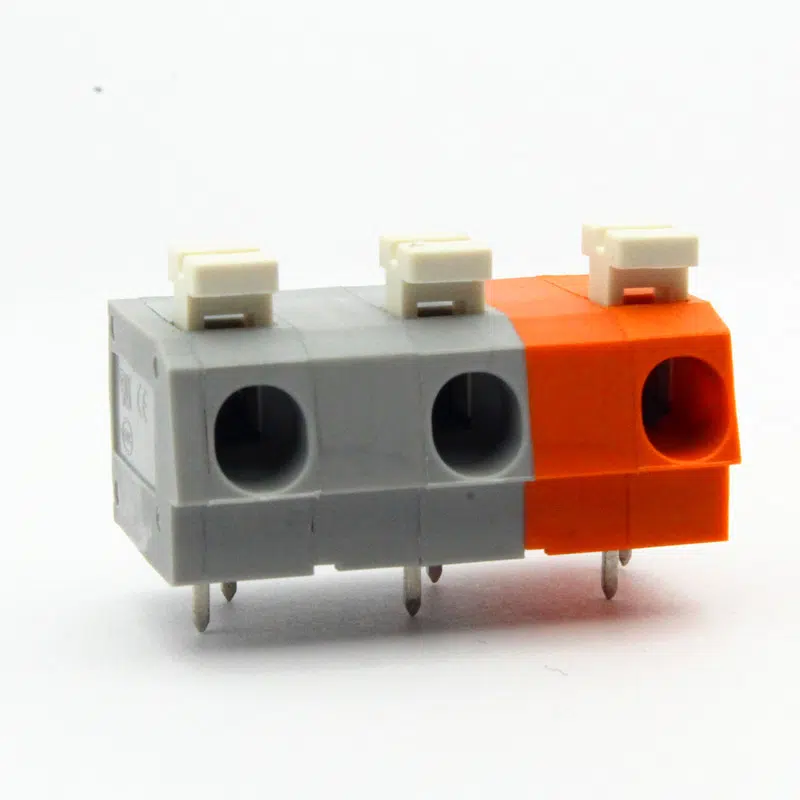

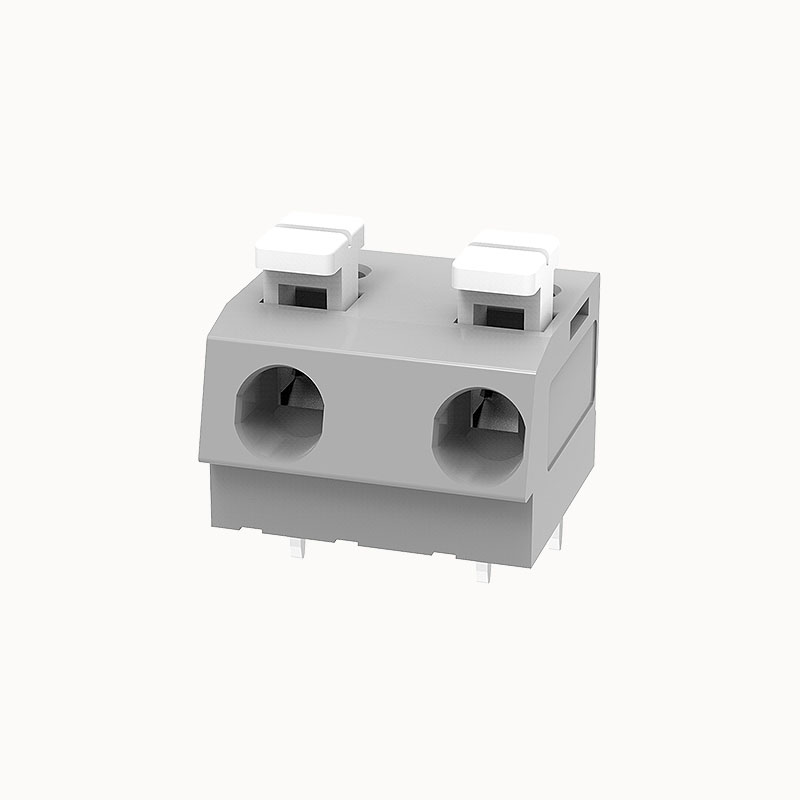

Bloque de terminales de resorte

Bloque de terminales de resorte Aprobado por Ul

Corriente nominal: 12A
Tensión nominal: 300 V
Gama de cables: 20-12AWG
Paso: 10,0 mm
Montaje: Soldadura por ola

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

  • Descripción de la serie: Bloque de resorte PCB fijo de paso extra ancho de 10 mm con pulsadores

Ventajas del producto

  • ☑ El accionamiento mediante pulsador permite cablear cables de alta potencia sin necesidad de herramientas.
  • ☑ El paso de 10 mm garantiza un excelente aislamiento eléctrico para circuitos de alta tensión.
  • ☑ Simplifica la instalación y el mantenimiento sobre el terreno.

Escenarios de aplicación

  • Electrónica de potencia
  • Aparamenta
  • Sistemas de alimentación ininterrumpida (SAI)


Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 16A
Corriente nominal (D) 16A





Parámetros eléctricos lEC

Tensión nominal 300V
Corriente nominal 16A
Tensión nominal(III/2) 300V
Sobretensión nominal(III/2) 4KV





propiedades ltem

Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila de desalineación
Método de conexión Conexión por muelle a presión
Pitch 10 mm
Número de potenciales 2-24P
Conectable o no no
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Punto de contacto superficie metálica estañado
Materiales de aislamiento PA66
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba UL1059/IEC60998





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)



Unidad de embalaje 500
MOQ 30
Peso (sin embalaje) 2.19
