Início  >  Blocos de terminais  >  Bloco de terminais de mola  >  FS2.5-XX-1000-06

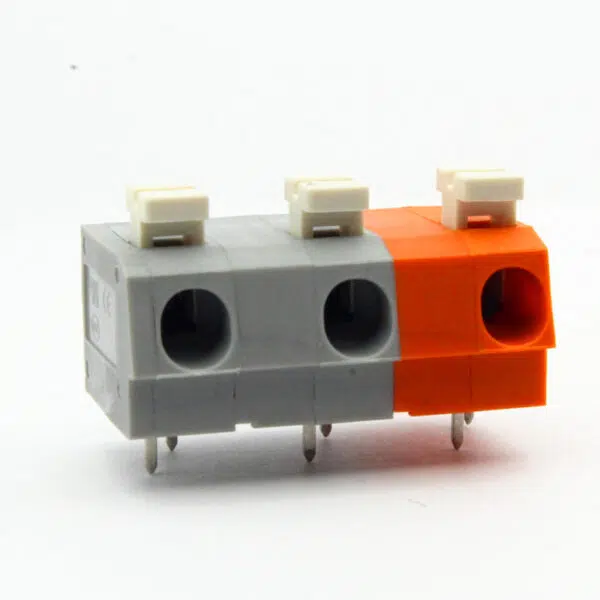

Bloco de terminais de mola

Bloco de terminais de mola aprovado UL

Corrente nominal: 12A
Tensão nominal: 300V
Gama de fios: 20-12AWG
Passo: 10,0mm
Montagem: Soldadura por onda

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • Descrição da série: Bloco de mola PCB fixo com passo extra-largo de 10mm e botões de pressão

Vantagens do produto

  • ☑ A atuação por botão de pressão permite a cablagem completamente sem ferramentas de cabos de alta potência.
  • ☑ O passo de 10mm garante um excelente isolamento elétrico para circuitos de alta tensão.
  • ☑ Simplifica a instalação e a manutenção no local.

Cenários de aplicação

  • Eletrónica de potência
  • Aparelhagem de comutação e controlo
  • Fontes de alimentação ininterruptas (UPS)


Parâmetros eléctricos UL

Tensão nominal (B) 300V
Tensão nominal (D) 300V
Corrente nominal (B) 16A
Corrente nominal (D) 16A





Parâmetros eléctricos lEC

Tensão nominal 300V
Corrente nominal 16A
Tensão nominal (III/2) 300V
Tensão nominal de pico (III/2) 4KV





ltem propriedades

Tipo de instalação Soldadura de PCB
Disposição dos pinos Dupla fila de desalinhamento
Método de ligação Ligação de mola de pressão
Passo 10 mm
Número de potenciais 2-24P
Conectável ou não não
Número de linhas 1





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto Liga de cobre
Ponto de contacto superfície metálica estanhado
Materiais de isolamento PA66
Grupo de materiais de isolamento Ⅰ
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio UL1059/IEC60998





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~105℃(dependendo da curva de desclassificação)



Unidade de embalagem 500
MOQ 30
Peso (sem embalagem) 2.19

FS2.5-XX-1000-06AOSI.pdf
Descarregar PDF
