Início  >  Blocos de terminais  >  Bloco de terminais conectável  >  FPH1.5-XX-381-32R

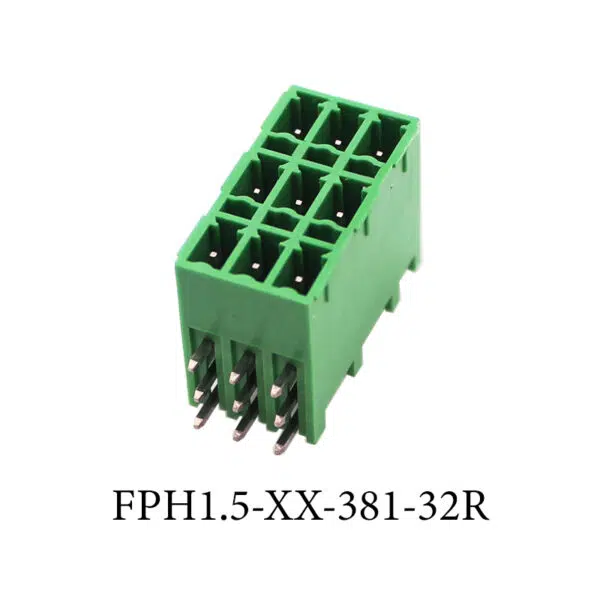

Bloco de terminais conectável macho-fêmea | Sistema de bloqueio fiável | FPH1.5-XX-381-32R

Bloco de terminais conectável macho-fêmea com sistema de bloqueio fiável

Corrente nominal: 8 A
Tensão nominal: 300 V
Passo:3,81mm

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • Descrição da série: cabeçalho PCB de dois níveis com passo 3,5/3,81mm (angular)

Vantagens do produto

  • ☑ Design de dois níveis de alta densidade numa orientação angular de perfil baixo.
  • ☑ Ideal para criar ligações complexas na extremidade da placa em dispositivos finos ou montados em rack.
  • ☑ Maximiza tanto a densidade de ligações como o espaço na placa.

Cenários de aplicação

  • Servidores e comutadores de rede
  • Instrumentação avançada
  • Sistemas de aquisição de dados

Capacidade de ligação

Secção transversal do condutor sólido 0,2~0,5mm²
Secção transversal do condutor flexível 0,2~0,5mm²
AWG 24~20AWG
Comprimento da tira 9 mm





Parâmetros eléctricos UL

Tensão nominal (B) 300V
Tensão nominal (C) 300V
Tensão nominal (D) 300V
Corrente nominal (B) 2A
Corrente nominal (D) 2A
Corrente nominal (C) 2A





Parâmetros eléctricos lEC

Tensão nominal 250V
Corrente nominal 2A
Tensão nominal (III/2) 250V
Tensão nominal de pico (III/2) 2KV





ltem propriedades

Direção da ligação 45°
Tipo de instalação Soldadura de PCB
Disposição dos pinos Dupla fila de desalinhamento
Método de ligação Ligação de mola de pressão
Passo 3,81 mm
Número de potenciais 2-24P
Conectável ou não não
Número de linhas 1





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto Liga de cobre
Ponto de contacto superfície metálica estanhado
Materiais de isolamento PA66
Grupo de materiais de isolamento Ⅰ
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio UL1059/IEC60998





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~105℃(dependendo da curva de desclassificação)



Unidade de embalagem 500
MOQ 30
Peso (sem embalagem)

FPH1.5-XX-381-32RAOSI.pdf
Descarregar PDF
