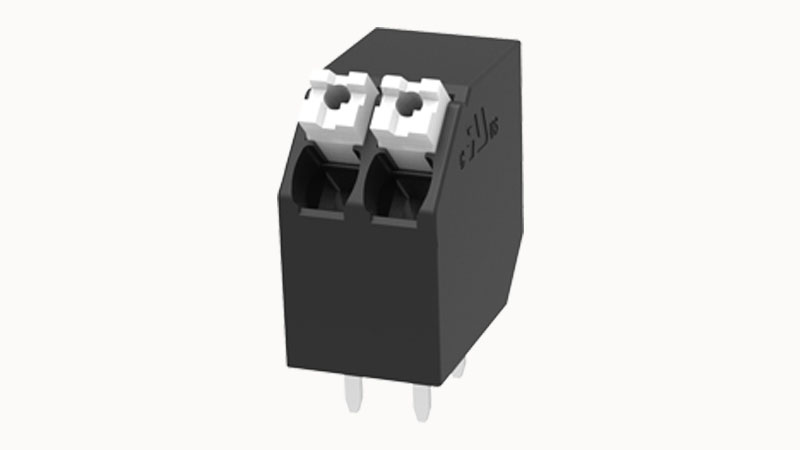

Bloco de terminais para PCB Alternativa à Degson

PCB Terminal Block Alternative to Degson Small Footprint Easy Wiring

Corrente nominal:10A
Tensão nominal:300 V
Passo: 3,5 mm

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • General Type: 3.5mm pitch THR Fixed PCB Spring Block (Horizontal)
  • Alternative Models: DG212S-THR

Vantagens do produto

  • ☑ Horizontal wire entry (parallel to the PCB) for a very low profile.
  • ☑ Suitable for applications with severe height restrictions.
  • ☑ Designed for automated THR soldering processes.

Cenários de aplicação

  • Flat or slim electronic devices
  • LED lighting controls
  • Embedded systems

Capacidade de ligação

Secção transversal do condutor sólido 0,2~1,5mm²
Secção transversal do condutor flexível 0,2~1,5mm²
AWG 28~14AWG
Comprimento da tira 9 mm





Parâmetros eléctricos UL

Tensão nominal (B) 300V
Tensão nominal (D) 300V
Corrente nominal (B) 12A
Corrente nominal (D) 10A





Parâmetros eléctricos lEC

Tensão nominal 160V
Tensão nominal (III/3) 160V
Corrente nominal 17.5A
Tensão nominal (III/2) 160V
Tensão nominal(II/2) 320V
Tensão nominal de pico (III/3) 2,5KV
Tensão nominal de pico (III/2) 2,5KV
Tensão nominal de pico (II/2) 2,5KV





ltem propriedades

Direção da ligação 45°
Tipo de instalação Soldadura de PCB
Disposição dos pinos Linha dupla em linha reta
Método de ligação Quick connection
Passo 3,5 mm
Número de potenciais 2-24P
Conectável ou não não
Número de linhas 1





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto Liga de cobre
Ponto de contacto superfície metálica estanhado
Superfície metálica da zona de contacto estanhado
Materiais de isolamento Materiais resistentes a altas temperaturas
Cor da casca Preto
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio IEC60947/UL1059





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~130℃(dependendo da curva de desclassificação)





Marca AOSI
Unidade de embalagem 100
Quantidade mínima de encomenda 50
Peso do produto (g):
02P 1.34
03P 1.87
04P 2.41
05P 2.94
06P 3.48
07P 4.01
08P 4.55
09P 5.08
10P 5.62
11P 6.15
12P 6.69
13P 7.22
14P 7.76
15P 8.29
16P 8.83
17P 9.36
18P 9.9
19P 10.43
20P 10.96
21P 11.5
22P 12.03
23P 12.57
24P 13.1
FS1.5-XX-350-14AOSI.pdf
Descarregar PDF
