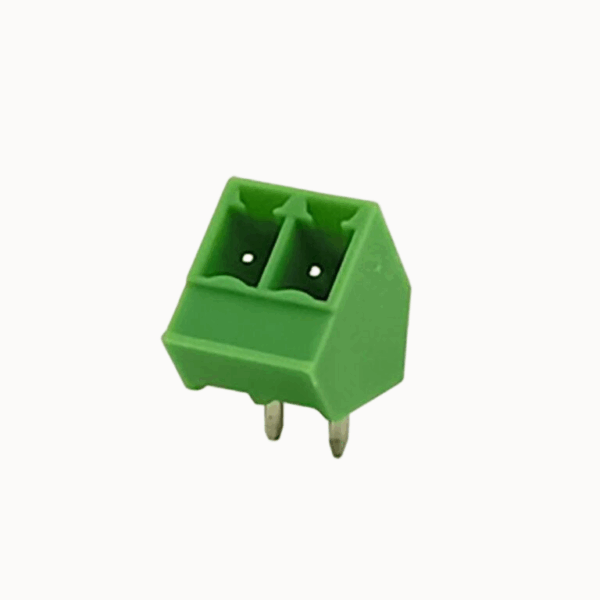

3,81-мм ответный клеммный разъем | Парный соединительный блок | FPM1.5-XX-381-13

Ответный клеммный соединитель 3,81 мм, блок парного соединения

Номинальный ток: 8A
Номинальное напряжение: 300 В
Шаг: 3,81 мм

Добавить в цитатник

Сертификация продукции

Вариант питча: 3,50 мм / 3,81 мм

Совместимость с заменой

  • Совместим с: Degson 15EDGLC
  • Альтернатива: компактные клеммные колодки с боковым вводом

Преимущества продукции

  • ☑ Крайне низкий профиль для применений с ограничением по высоте
  • ☑ Боковой ввод проводки с простым push-in пружинным подключением
  • ☑ Лёгкая и компактная конструкция для современных электронных разработок

Сценарии применения

  • Светодиодные осветительные модули
  • Узлы датчиков IoT
  • Встраиваемые панели управления


Электрические параметры UL

Номинальное напряжение (B) 300V
Номинальное напряжение (D) 300V
Номинальный ток (B) 8A
Номинальный ток (D) 8A





Электрические параметры lEC

Номинальное напряжение 250V
Номинальный ток 12A
Номинальное напряжение (II/2) 250V
Номинальное импульсное напряжение (II/2) 2,5KV





свойства ltem

Направление подключения 45°
Тип установки Сварка печатных плат
Расположение контактов Один ряд по прямой
Pitch 3,81 мм
Количество потенциалов 2-12P
Подключаемый или нет Да
Количество строк 1





Данные о материале

Экологические предметы Соответствует требованиям REACH/RoHS
Контактный материал Медный сплав
Зона контакта металлическая поверхность луженый
Изоляционные материалы PA66
Группа изоляционных материалов Ⅰ
Степень воспламеняемости UL94V-0





Механические испытания

Спецификация испытаний IEC61984/ UL1059





Экологические данные

Температура окружающей среды (эксплуатация) -40℃~105℃ (в зависимости от кривой дератизации)



Бренд AOSI
Упаковочный блок 100
Минимальное количество заказа 50
Вес продукции (г):
02P 0.58
03P 0.83
04P 1.06
05P 1.32
06P 1.56
07P 1.82
08P 2.06
09P 2.31
10P 2.56
11P 2.8
12P 3.05
13P 3.29
16P 4.55
