Двухъярусный подключаемый соединитель | Надёжная система фиксации | FPH2.5-XX-500-17

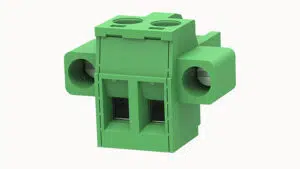

Двухъярусный подключаемый соединитель с надёжной системой фиксации

Номинальный ток: 15A
Номинальное напряжение: 300 В
Шаг: 5,00 мм

Добавить в цитатник

Сертификация продукции

Совместимость с заменой

  • Функциональный тип: инвертированный разъем с шагом 5.0/5.08mm (вертикальный, закрытый)
  • Альтернативные модели: 2EDGVTC

Преимущества продукции

  • ☑ Закрытая конструкция защищает инвертированные контакты от механических повреждений.
  • ☑ Обеспечивает направление для правильного, не перевернутого процесса соединения.
  • ☑ Повышает общую надежность инвертированной системы соединений.

Сценарии применения

  • Промышленные системы управления
  • Силовая электроника
  • Оборудование для автоматизации


Электрические параметры UL

Номинальное напряжение (B) 300V
Номинальное напряжение (D) 300V
Номинальный ток (B) 15A
Номинальный ток (D) 10A





Электрические параметры lEC

Номинальное напряжение 320V
Номинальный ток 10A
Номинальное напряжение (III/2) 320V
Номинальное импульсное напряжение (III/2) 4KV





свойства ltem

Направление подключения 90°
Тип установки Сварка печатных плат
Расположение контактов Двойной ряд по прямой
Pitch 5 мм
Количество потенциалов 2-12P
Подключаемый или нет Да
Количество строк 2





Данные о материале

Экологические предметы Соответствует требованиям REACH/RoHS
Контактный материал медь
Зона контакта металлическая поверхность луженый
Изоляционные материалы PA66
Группа изоляционных материалов Ⅰ
Степень воспламеняемости UL94V-0





Механические испытания

Спецификация испытаний IEC61984/ UL1059





Экологические данные

Температура окружающей среды (эксплуатация) -40℃~105℃ (в зависимости от кривой дератизации)



Бренд AOSI
Упаковочный блок 100
Минимальное количество заказа 50
Вес продукции (г):
04P 3.21
06P 4.12
08P 5.01
10P 5.32
12P 7.62
16P 10.01
18P 10.81
22P 13.65
24P 14.02
30P 19.56
36P 21.95
