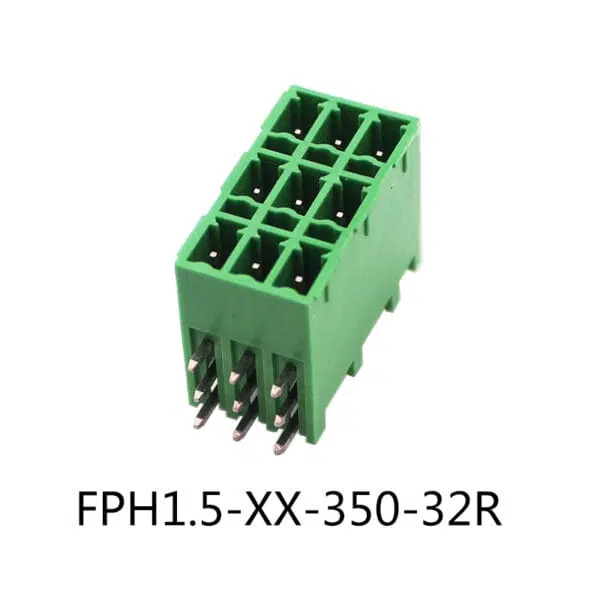

Разъемная клеммная колодка — аналог Phoenix Contact | Компактная конструкция | FPH1.5-XX-350-32R

Разъемная клеммная колодка — аналог Phoenix Contact, компактная конструкция

Номинальный ток: 8 A
Номинальное напряжение: 300 В
Шаг: 3,5 мм

Добавить в цитатник

Сертификация продукции

Совместимость с заменой

  • Описание серии: двухуровневый разъем для печатной платы с шагом 3.5/3.81 мм (угловой)

Преимущества продукции

  • ☑ Высокоплотная двухуровневая конструкция в низкопрофильном угловом исполнении.
  • ☑ Идеально подходит для создания сложных соединений по краю платы в тонких или стоечных устройствах.
  • ☑ Максимальная плотность соединений и экономия места на плате.

Сценарии применения

  • Сетевые серверы и коммутаторы
  • Современное оборудование
  • Системы сбора данных

Мощность подключения

Поперечное сечение проводника сплошное 0.2~0.5 мм²
Поперечное сечение гибкого проводника 0.2~0.5 мм²
AWG 24~20AWG
Длина полосы 9 мм





Электрические параметры UL

Номинальное напряжение (B) 300V
Номинальное напряжение (C) 300V
Номинальное напряжение (D) 300V
Номинальный ток (B) 2A
Номинальный ток (D) 2A
Номинальный ток (C) 2A





Электрические параметры lEC

Номинальное напряжение 250V
Номинальный ток 2A
Номинальное напряжение (III/2) 250V
Номинальное импульсное напряжение (III/2) 2KV





свойства ltem

Тип установки Сварка печатных плат
Расположение контактов Двухрядное смещение
Способ подключения Вставное пружинное соединение
Pitch 3,5 мм
Количество потенциалов 2-24P
Подключаемый или нет нет
Количество строк 1





Данные о материале

Экологические предметы Соответствует требованиям REACH/RoHS
Контактный материал Медный сплав
Место контакта металлическая поверхность луженый
Изоляционные материалы PA66
Группа изоляционных материалов Ⅰ
Степень воспламеняемости UL94V-0





Механические испытания

Спецификация испытаний UL1059/IEC60998





Экологические данные

Температура окружающей среды (эксплуатация) -40℃~105℃ (в зависимости от кривой дератизации)



FPH1.5-XX-350-32RAOSI.pdf
PDF Download
