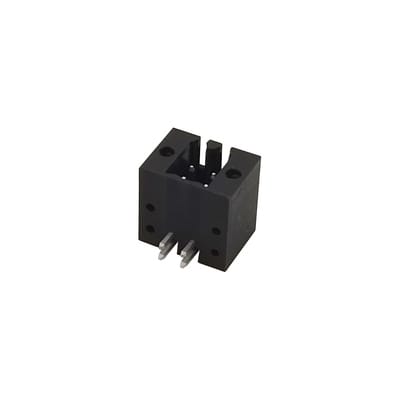

Вставная клеммная колодка, производитель с сертификацией UL, двойной фланец

Номинальный ток: 7A
Номинальное напряжение: 150 В
Шаг: 3,5 мм

Сертификация продукции

Совместимость с заменой

  • Функциональный тип: экранированный разъём с шагом 3.5mm (угловой с защёлками)
  • Альтернативные модели: 15EDGRHDM

Преимущества продукции

  • ☑ Сочетает низкопрофильный угловой форм-фактор с высокой надёжностью фиксирующих защёлок.
  • ☑ Отличное решение для создания прочных, обслуживаемых соединений по краю печатной платы.
  • ☑ Обеспечивает уверенность в приложениях, где целостность соединения критична.

Сценарии применения

  • Портативные контрольно-измерительные приборы
  • Дроны и беспилотные аппараты
  • Промышленные сенсорные сети


Электрические параметры UL

Номинальное напряжение (B) 150V
Номинальный ток (B) 10A
Номинальный ток (C) 10A
50A





Электрические параметры lEC

Номинальное напряжение 200V
Номинальное напряжение (III/3) 80V
Номинальный ток 10A
Номинальное напряжение (III/2) 200V
Номинальное напряжение (II/2) 320V
Номинальное импульсное напряжение (III/3) 2,5KV
Номинальное импульсное напряжение (III/2) 2,5KV
Номинальное импульсное напряжение (II/2) 2,5KV





свойства ltem

Направление подключения 0°
Тип установки Сварка печатных плат
Расположение контактов Двойной ряд по прямой
Pitch 3,5 мм
Количество потенциалов 2-12P
Количество строк 2





Данные о материале

Экологические предметы Соответствует требованиям REACH/RoHS
Контактный материал медь
Зона контакта металлическая поверхность луженый
Изоляционные материалы Материалы, устойчивые к высоким температурам
Цвет ракушки Черный
Группа изоляционных материалов Ⅲa
Степень воспламеняемости UL94V-0





Механические испытания

Температура окружающей среды (эксплуатация) -30℃ ~ 120℃ (в зависимости от кривой дератизации)



Бренд AOSI
Упаковочный блок 100
Минимальное количество заказа 50
Вес продукции (г):
04P 1.93
06P 2.35
08P 2.77
10P 3.19
12P 3.61
14P 4.03
16P 4.45
18P 4.87
20P 5.29
22P 5.7
24P 6.12
26P 6.54
28P 6.96
30P 7.38
32P 7.8
34P 8.22
36P 8.64
38P 9.06
40P 9.48
42P 9.9
44P 10.32
46P 10.74
48P 11.16
