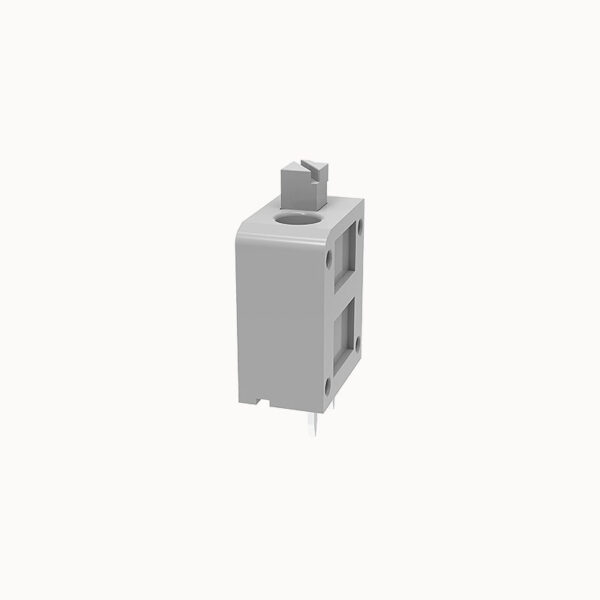

Клеммная колодка с кнопочным зажимом, совместимая с Dinkle

Клеммный блок с кнопочным зажимом, совместимый с Dinkle Компактная конструкция для плат управления

Номинальный ток: 10 А
Номинальное напряжение: 300 В
Сечение провода: 20-16AWG
Шаг: 5,0 мм
Монтаж: Волновая пайка

Добавить в цитатник

Сертификация продукции

Совместимость с заменой

  • Описание серии: Двухуровневый фиксированный пружинный блок печатной платы с шагом 5,0 мм
  • Альтернативные модели: DG236

Преимущества продукции

  • ☑ Двухуровневая конструкция для высокоплотных силовых и сигнальных соединений с шагом 5.0 мм.
  • ☑ Смещенные уровни обеспечивают удобный доступ к нижним точкам подключения.
  • ☑ Экономичное решение для сложных схем подключения.

Сценарии применения

  • Панели маршрутизации
  • Модули обработки сигналов

Мощность подключения

Поперечное сечение проводника сплошное 0.2~1.5 мм²
Поперечное сечение гибкого проводника 0.2~1.5 мм²
AWG 20~16AWG
Длина полосы 8 мм





Электрические параметры UL

Номинальное напряжение (B) 300V
Номинальное напряжение (C) 300V
Номинальное напряжение (D) 300V
Номинальный ток (B) 8A
Номинальный ток (D) 8A
Номинальный ток (C) 8A





Электрические параметры lEC

Номинальное напряжение 200V
Номинальный ток 10A
Номинальное напряжение (III/2) 200V
Номинальное импульсное напряжение (III/2) 2KV





свойства ltem

Направление подключения 90°
Тип установки Сварка печатных плат
Расположение контактов Двойной ряд по прямой
Способ подключения Вставное пружинное соединение
Pitch 5 мм
Количество потенциалов 2-24P
Подключаемый или нет нет
Количество строк 1





Данные о материале

Экологические предметы Соответствует требованиям REACH/RoHS
Контактный материал медь
Место контакта металлическая поверхность луженый
Изоляционные материалы PA66
Группа изоляционных материалов Ⅰ
Степень воспламеняемости UL94V-0





Механические испытания

Спецификация испытаний UL1059/IEC60998





Экологические данные

Температура окружающей среды (эксплуатация) -40℃~105℃ (в зависимости от кривой дератизации)



Бренд AOSI
Упаковочный блок 100
Минимальное количество заказа 50
Вес продукции (г):
01P 1.07
02P 2.07
03P 2.88
04P 3.84
05P 4.8
06P 5.76
07P 6.72
08P 7.69
09P 8.65
10P 9.61
11P 10.57
12P 11.53
15P 14.41
16P 15.37
17P 16.33
18P 17.29
19P 18.25
20P 19.27
24P 23.06
32P 30.736
