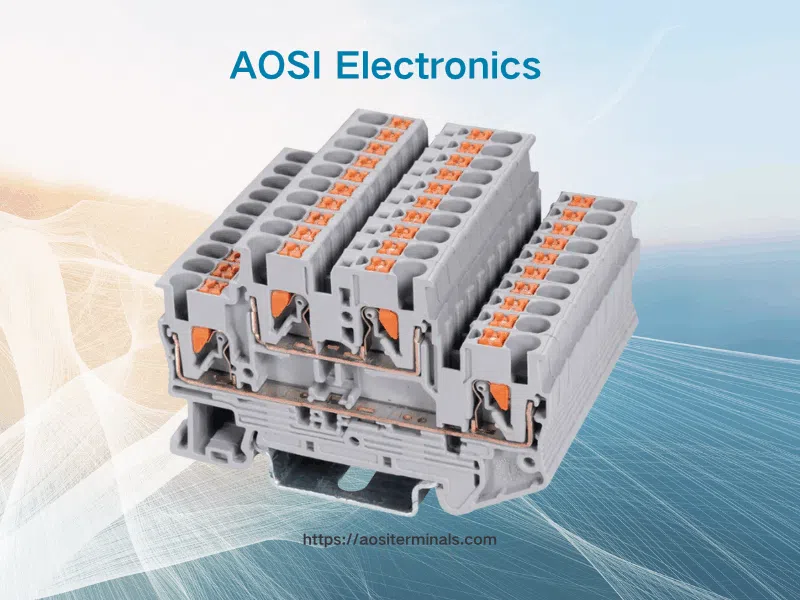

Многоуровневые push-in клеммные блоки оптимизируют эффективность разводки за счет размещения нескольких уровней клеммных точек в одном компактном корпусе, обеспечивая больше соединений на меньшей площади — идеально для шкафов с ограниченным пространством и сложных систем автоматизации.
Что такое многоуровневые клеммные блоки?
A многоуровневый клеммный блок имеет два или более расположенных друг над другом уровней соединений в одном корпусе, устанавливаемом на одну DIN-рейку. Каждый уровень работает независимо, позволяя нескольким цепям использовать одно и то же вертикальное пространство — ключевое преимущество для инженеров, проектирующих высокоплотные шкафы.
Например, двухуровневая клемма может обслуживать сигнальную и нейтральную разводку на отдельных уровнях, а трехуровневая модель позволяет объединить сигнальные, нейтральные и защитные (PE) соединения в одном компактном блоке.
Ключевые компоненты включают:
- Push-in пружинный зажим для каждого уровня
- Общая токовая шина
- Отдельные зоны маркировки и точки тестирования
- Модульные перемычки и джамперы для простого распределения потенциалов
Двух- и трехуровневая конструкция: пояснение
- Двухуровневые клеммные блоки: два набора клемм, расположенных вертикально, позволяют управлять двумя отдельными цепями в одном блоке.
- Трехуровневые клеммные блоки: три вертикально расположенные клеммы, дополнительно повышающие плотность цепей без дополнительного пространства в шкафу.
| Тип конструкции | Количество цепей | Типовое применение |
| Двухуровневый | 2 | Входные/выходные цепи ПЛК |
| Трехуровневый | 3 | Мультисигнальное или сенсорное распределение |
| Трехуровневый с PE | 3 + заземление | Высокоплотная разводка автоматизации |
Серия многоуровневых push-in клеммных блоков AOSI
- Стековая конструкция для высокоплотной разводки ПЛК. Доступны в двух- и трехуровневых моделях, сертифицированы UL & VDE, идеальны для компактных шкафов управления и систем автоматизации.
Преимущества многоуровневой конструкции
- Экономия пространства
За счет вертикального размещения цепей многоуровневые клеммы удваивают или утраивают вместимость разводки на одну DIN-рейку. Это делает их незаменимыми для компактных шкафов управления, распределенных систем ввода-вывода и модульных корпусов ПЛК. - Логическая группировка сигналов
Каждый уровень может выполнять различные функции — например, ввод, вывод и заземление — что упрощает обслуживание и повышает наглядность диагностики. - Быстрый монтаж
Пружинный зажимной механизм push-in позволяет напрямую вставлять одножильные провода или провода с наконечниками, сокращая время монтажа до 70% по сравнению с винтовыми клеммами. - Без обслуживания и надёжность
Пружина поддерживает постоянное контактное давление, предотвращая ослабление при вибрации или тепловом расширении, что делает её идеальной для долгосрочного промышленного применения. - Аккуратный внешний вид и удобная маркировка
Многоуровневые клеммные колодки оснащены зонами маркировки и контрольными точками на каждом уровне, что помогает электрикам поддерживать чёткую документацию и прослеживаемость сигналов.
Типичные случаи применения
Многоуровневые клеммные колодки push-in предназначены для компактных решений для монтажа проводов в панелях управления где эффективность и организация являются приоритетом.
Типичные области применения включают:
- Входы сигналов ПЛК: Высокоплотное распределение сигналов в тесных шкафах управления.
- Многоканальное разветвление: Разделение питания или сигналов в интерфейсах автоматизации.
- IoT и сенсорные сети: Плотный монтаж множества сенсорных линий.
- Системы управления со сложной проводкой: Оптимизация множества контуров с меньшим числом клеммных колодок.
Их модульная конструкция также позволяет легко выполнять перемычки между уровнями, обеспечивая упрощённое распределение потенциалов между несколькими клеммами.
Обзор серий продукции
AOSI предлагает полный ассортимент многоуровневых клеммных колодок push-in предназначенных для компактного монтажа проводов в шкафах управления. Эти модели сочетают многоуровневую конструкцию соединений с сертифицированной по UL и VDE пружинной технологией push-in, позволяя инженерам достигать более высокой плотности монтажа без ущерба для безопасности или производительности.
Каждая модель поддерживает стандартное монтаж на DIN-рейку 35 мм, вставные перемычки и испытательные адаптеры — обеспечивая полную совместимость со всей экосистемой клеммных колодок AOSI.
| Модель | Количество уровней | Шаг (мм) | Номинальный ток (А) | Диапазон проводов (мм²) |
| PTTB1.5 | Двухуровневый | 3.5 | 17.5 | 0.2 – 1.5 |
| PTTB2.5 | Двухуровневый | 5.2 | 24 | 0.2 – 2.5 |
| PTTB4 | Двухуровневый | 6.2 | 32 | 0.2 – 4.0 |
| PT2.5-3L | Трехуровневый | 5.2 | 24 | 0.2 – 2.5 |
🔗 Ознакомьтесь с полным Серия многоуровневых push-in клеммных блоков AOSI для получения подробных технических паспортов, чертежей и загружаемых 3D-моделей.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ – Многоуровневые клеммные колодки push-in
О1: Трёхуровневая клеммная колодка объединяет три уровня соединений в одном корпусе, обеспечивая до трёх независимых цепей на одном слоте DIN-рейки. Это экономит место в панели и упрощает монтаж множества сигналов в системах автоматизации.
О2: Используйте многоуровневые клеммы, когда необходимо повысить плотность монтажа или логически сгруппировать сигналы (например, монтаж входов/выходов в ПЛК). Они идеальны для шкафов с ограниченным пространством или при прокладке нескольких сигнальных линий параллельно.
О3: Большинство двухуровневых и трёхуровневых моделей принимают 0.5–2.5 mm² провода (AWG 20–14). Более крупные версии, такие как серия PT4, рассчитаны на 4 мм² проводников для цепей с более высоким током.
О4: Да. Многоуровневые клеммы имеют те же монтажные размеры для DIN-рейки 35 и могут комбинироваться с одноуровневыми моделями для смешанных компоновок.
Заключение
Многоуровневые клеммные колодки push-in представляют собой следующую эволюцию технологии компактного монтажа. Интегрируя двухуровневые и трёхуровневые конструкции, они позволяют инженерам максимально использовать рейку, сохраняя компоновку аккуратной и удобной в обслуживании.
Для инженеров, стремящихся к большей отдаче на меньшем пространстве, серия многоуровневых клеммных колодок AOSI обеспечивает сертифицированную надёжность, гибкость и эффективность монтажа для любого проекта промышленной автоматизации.
