Pour les applications industrielles où la fiabilité est essentielle, clips de montage pour rail DIN en acier sont la solution idéale pour les travaux lourds. Contrairement aux supports en plastique, dont les capacités de charge sont limitées, les versions en acier offrent une résistance mécanique, une résistance aux vibrations et une durabilité à long terme bien supérieures. Ces caractéristiques sont essentielles pour les environnements difficiles tels que les armoires électriques ou les centres de contrôle des moteurs.
Ce guide compare les supports en plastique légers aux supports en acier robustes. Supports de montage pour rail DINLes supports de fixation en acier ont été choisis en fonction de leur capacité de charge, de leur résistance à la corrosion et de leur utilisation dans le monde réel. Pour les applications pratiques où la fiabilité est primordiale, les supports en acier garantissent un montage sans faille. Envisagez de passer à des clips en acier à haute résistance comme la série DRG-09/10 pour une stabilité imbattable.
Partie 1. Matériaux des supports de rail DIN : Charges nominales et applications
Lors du choix des clips de montage du rail din, sélection des matériaux a un impact direct sur la capacité de charge et l'adéquation à l'environnement. Voici un exemple comparaison rapide de supports en plastique, en acier galvanisé et en acier inoxydable, avec leurs charges nominales respectives :
| Matériau | Capacité de charge maximale | Résistance à la corrosion | Meilleur pour |
| Plastique | 15-20 kg | Modéré | Utilisation légère à l'intérieur |
| Acier galvanisé | 30-50 kg | Haut | Industrie générale |
| Acier inoxydable | 50-75 kg et plus | Excellent | Environnements difficiles/extérieurs |
Pour les applications exigeantes avec des vibrations ou des composants lourds, supports en acier (en particulier l'acier inoxydable) offrent une durabilité inégalée. Vérifiez toujours les exigences de charge par rapport à votre rail spécifique et aux conditions de montage.

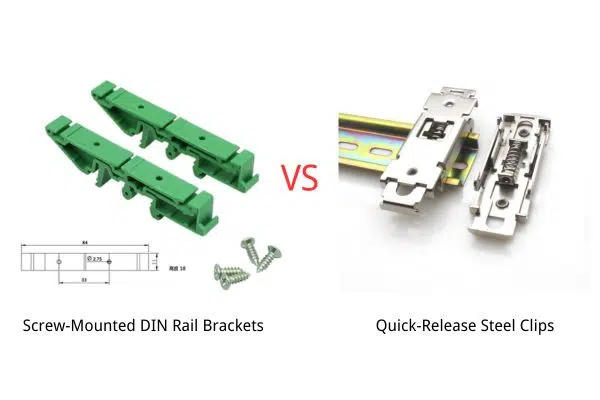

Partie 2. Résistance aux vibrations et à la corrosion : Clips en acier à fixation rapide et supports de rail DIN vissés
Cette analyse comparative évalue les performances mécaniques et environnementales entre les attaches rapides en acier et les attaches à vis dans les applications de rails DIN. L'évaluation suivante, fondée sur des données, examine la résistance aux vibrations, la durabilité de la corrosion et l'efficacité opérationnelle dans des conditions d'essai normalisées.
1. Résistance aux vibrations
- Norme d'essai : IEC 60068-2-6 (spectre de vibration 5-10G)
- Clips en acier à dégagement rapide : La fixation est restée sûre pendant plus de 1000 cycles d'essai
- Fixations filetées : Déplacement de 0,5 à 1,2 mm après 300 cycles.
- Avantage : Le mécanisme de clip à ressort compense efficacement les micro-vibrations (essentiel pour les applications de transport/équipement mobile).
2. Évaluation de la résistance à la corrosion
- Norme d'essai : ISO 9227 - brouillard salin neutre
- Clips de fixation rapide en acier inoxydable : Pas de corrosion visible après 500 heures d'exposition
- Vis zinguées : Formation initiale de rouille observée à 192 heures (±15)
- Corrélation sur le terrain : Les installations d'éoliennes offshore affichent une durée de vie 3,8 fois plus longue grâce aux clips en acier inoxydable
3. Mesures d'efficacité opérationnelle
- Temps d'installation : 65% réduction par rapport aux fixations filetées
- Entretien Accessibilité : Le fonctionnement sans outil permet un remplacement plus rapide des composants 40%
Pour les applications critiques nécessitant :
- Stabilité aux vibrations (classe III selon EN 50155)
- Résistance à la corrosion (catégorie C5-M)
- Efficacité des services
Le système de fixation rapide sur rail DIN présente une alternative techniquement supérieure aux solutions filetées conventionnelles.
Partie 3. Cas d'application : Montage sur rail DIN léger ou lourd dans les systèmes d'éoliennes
Dans les applications d'énergie éolienne, le choix d'un support de rail DIN approprié a un impact direct sur la fiabilité du système. Nos études sur le terrain révèlent des schémas d'utilisation distincts entre armoires de commande de pas et convertisseur de fréquence les clôtures :
1. Armoires de contrôle du tangage (usage intensif)
Acier inoxydable Clips de montage pour rail DIN présentent des avantages décisifs pour les systèmes de tangage des turbines :
- Résistance aux vibrations de 8 à 12 G lors des freinages d'urgence
- Résiste à la corrosion par brouillard salin (plus de 5000 heures dans les installations côtières)
- Supportent des jeux de barres de 60 à 75 kg sans déformation
Un parc éolien scandinave a enregistré une réduction de 40% des interventions de maintenance après avoir adopté des supports en acier inoxydable très résistants (série DRG-10).
2. Armoires à convertisseur de fréquence (service léger/moyen)
- Les supports en acier galvanisé s'avèrent optimaux pour Installations VFD : Capacité de charge de 25 à 40 kg pour les contacteurs et les relais
- Les versions à revêtement en poudre évitent la corrosion électrolytique
- Les clips à dégagement rapide permettent de remplacer plus rapidement les modules 30%.
Dans les projets onshore allemands, les solutions galvanisées ont démontré leur efficacité. Plus de 100 000 cycles de fonctionnement sans faillir.
Lignes directrices de sélection
- Les systèmes d'accrochage : Supports robustes en acier inoxydable obligatoires
- Armoires de conversion : Acier galvanisé (sur la côte) ou plastique technique (à l'intérieur des terres)
- Exigence universelle : Vérification de la compatibilité ferroviaire selon la norme EN 60715
Partie 4. Méthodologie de sélection en quatre étapes pour les supports de montage sur rail DIN
Cette partie propose une approche de sélection systématique pour Support de montage sur rail DIN spécification :
PREMIÈREMENT : Évaluation de la charge
- Calculer le poids total de l'assemblage (composants + câblage)
- Appliquer un facteur de sécurité de 1,5 pour les environnements dynamiques
DEUXIÈMEMENT : Évaluation environnementale
- Niveau de risque de corrosion (catégories ISO 12944 C1-C5)
- Forces de vibration/impact (exigences de la classe IEC 61373)
TROISIÈMEMENT : Matrice de sélection des matériaux
| Plage de charge | Intérieur | Extérieur | Zone dangereuse |
| <20kg | Plastique | Acier galvanisé | Acier inoxydable |
| >20kg | Acier galvanisé | Acier inoxydable | Acier inoxydable |
FOUTH : Vérification de la conformité
- Confirmer la compatibilité ferroviaire EN 60715
- Valider les listes UL/cUL pour les marchés nord-américains
*Remarque : pour les applications éoliennes/électriques, il convient de toujours conduire Analyse FEM lorsque les charges dépassent 50 kg*
Vous ne savez pas quel support de montage pour rail DIN choisir ? Contactez-nous et notre personnel se fera un plaisir de répondre à toutes vos questions.
Partie 5. FAQ-Choix entre un clip de montage pour rail Din léger et un clip de montage pour rail Din lourd
1. Qu'est-ce qu'un support de montage pour rail DIN et pourquoi dois-je choisir entre un support léger et un support lourd ?
Clips de montage pour rail DIN fixer les composants électriques sur un rail DIN, un rail métallique normalisé que l'on trouve dans les armoires de commande. Vous devez choisir entre le modèle léger et le modèle lourd en fonction de la taille de l'armoire. le poids et la taille des composants, plus les éventuels les vibrations ou les chocsLe système de gestion de l'information de l'Union européenne (UE) a été mis en place pour prévenir les pannes d'équipement et les problèmes de sécurité.
2. Comment déterminer si j'ai besoin d'un support de rail DIN léger ou lourd ?
Considérez le le poids et la taille du composant Tout d'abord, le modèle léger convient aux articles plus petits et plus légers, tandis que le modèle lourd est destiné aux articles plus grands et plus lourds. Il faut également tenir compte de la degré de vibration ou de choc dans l'environnement ; des supports résistants sont essentiels pour des conditions robustes.
3. Quelles sont les principales différences de conception et de matériaux entre les supports de rail DIN légers et lourds ?
Supports robustes sont généralement fabriqués en métal plus épais et plus résistant ou en plastique renforcé, et sont souvent dotés de mécanismes de serrage et de renforts structurels plus robustes. En revanche, supports pour travaux légers utilisent des matériaux plus fins et des conceptions plus simples, privilégiant la facilité d'installation pour les charges moins exigeantes.
4. Outre le poids et la taille, quels sont les autres facteurs à prendre en compte pour choisir entre des supports légers et des supports lourds ?
Au-delà du poids et de la taille, il faut prendre en compte coûtLes options légères sont généralement plus économiques. Pensez également à la facilité d'installation et d'enlèvement et si le support doit résister à des contraintes spécifiques les facteurs environnementaux comme les températures extrêmes ou les produits chimiques.
5. Que faire si je ne suis toujours pas sûr de mon choix ? Existe-t-il des ressources ou des conseils auxquels je puisse me référer ?
Si vous n'êtes pas sûr de vous, optez toujours pour la prudence et choisissez un support robuste pour plus de sécurité et de fiabilité. Vous pouvez également consulter les fiches techniques des fabricants de composants ou contacter Personnel technique de l'AOSI pour obtenir les conseils les plus sincères adaptés à votre application spécifique.
Conclusion
Choisir le bon Support de montage sur rail DIN est cruciale pour la longévité et la sécurité de vos installations électriques. Que vous donniez la priorité à la capacité de charge, à la résistance aux vibrations ou à la résistance à la corrosion, il est essentiel de comprendre les différences entre les options légères et les options lourdes.
N'oubliez pas d'évaluer les exigences de votre application spécifique, en tenant compte non seulement du poids de vos composants, mais aussi des facteurs environnementaux et des contraintes potentielles. Ces connaissances sont essentielles pour sélection des clips de montage sur rail DIN appropriés.
Vous êtes prêt à améliorer ou à acheter vos clips de montage pour rail DIN ? Explorez nos produits et découvrez des solutions fiables pour vos besoins.
