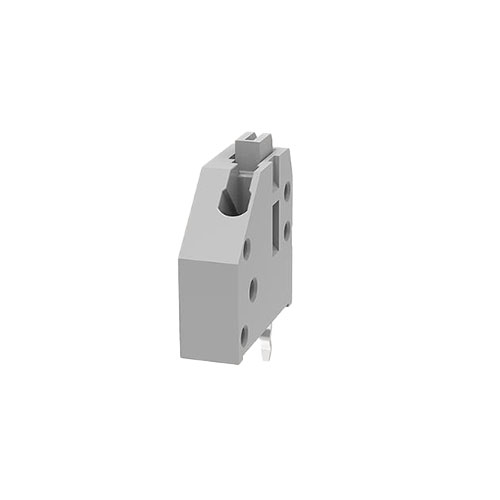

홈  >  터미널 블록  >  스프링 터미널 블록  >  FS1-XX-250-04
WAGO 터미널 블록의 대안

2.5mm 피치를 사용하는 WAGO 단자대 산업 자동화 대체품

정격 전류: 4A
정격 전압: 300V
전선 범위: 28-20 AWG
피치: 2.5mm
장착: 웨이브 납땜

견적에 추가

제품 인증

교체 호환성

  • 일반 유형: 2.5mm 피치 고정 PCB 스프링 단자대
  • 대체 모델: DG250

제품 이점

  • ☑ 고밀도 PCB 설계를 위한 컴팩트한 2.5mm 피치.
  • ☑ 검증된 케이지 클램프 기술은 안정적이고 진동에 강한 연결을 제공합니다.
  • ☑ 측면 입력형 디자인으로 보드에 높이가 낮습니다.

애플리케이션 시나리오

  • 소형 전자 기기
  • 센서 시스템
  • 산업 제어

연결 용량

도체 단면 솔리드 0.2~0.5mm²
유연한 도체 단면 0.2~0.5mm²
AWG 24~20AWG
스트립 길이 9mm





전기 매개변수 UL

정격 전압(B) 300V
정격 전압(C) 300V
정격 전압(D) 300V
정격 전류(B) 2A
정격 전류(D) 2A
정격 전류(C) 2A





전기 파라미터 lEC

정격 전압 250V
정격 전류 2A
정격 전압(III/2) 250V
정격 서지 전압(III/2) 2KV





엘템 속성

연결 방향 45°
설치 유형 PCB 용접
핀 배열 두 줄의 오정렬
연결 방법 푸시인 스프링 연결
피치 2.5mm
잠재력 수 2-24P
플러그 가능 여부 아니요
행 수 1





머티리얼 데이터

환경 항목 REACH/RoHS 준수
연락처 자료 구리 합금
접점 금속 표면 주석 도금
단열재 PA66
단열재 그룹 Ⅰ
가연성 등급 UL94V-0





기계적 테스트

테스트 사양 UL1059/iec60998





환경 데이터

주변 온도(작동) -40℃~105℃(경감 곡선에 따라 다름)



브랜드 AOSI
포장 단위 100
최소 주문 수량 50
제품 무게(g):
01P 0.53
02P 0.87
03P 1.22
04P 1.55
05P 1.9
06P 2.23
07P 2.58
08P 2.91
09P 3.27
10P 3.6
12P 4.28
14P 4.96
16P 5.65
18P 6.33
20P 7.01
30P 10.43
FS1-XX-250-04AOSI.pdf
PDF 다운로드
