PCB 터미널 블록

PCB 단자 블록 2열 5.0mm 피치

정격 전류: 10A
정격 전압: 300V
전선 범위: 28-12AWG
피치: 5.0mm/5.08mm
장착: 웨이브 납땜

견적에 추가

제품 인증

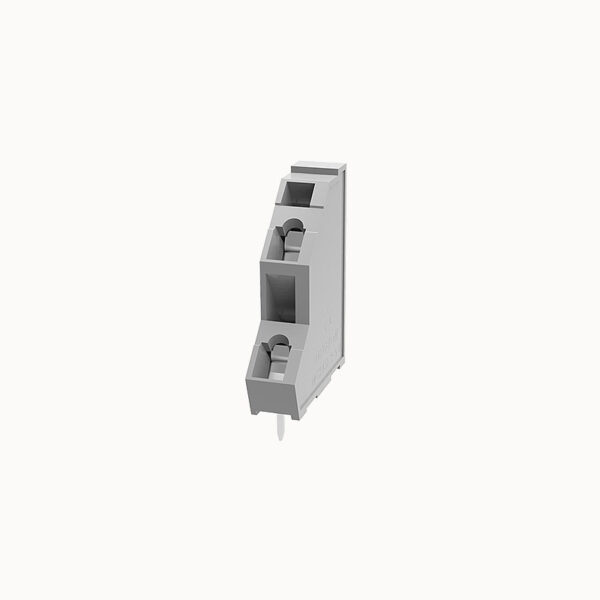

FS2.5-XX-500-24

교체 호환성

  • 기능적 유형: 5.0mm 피치 더블 레벨 고정 PCB 스프링 블록(전면 입력)
  • 대체 모델: DG245H2

제품 이점

  • ☑ 편리한 전면 입력 시스템으로 배선 밀도를 두 배로 높입니다.
  • ☑ 와이어 삽입과 작동이 같은 면에 있어 쉽게 접근할 수 있습니다.
  • ☑ 각 연결 지점에는 통합 테스트 포트가 포함되어 있습니다.

애플리케이션 시나리오

  • 제어 캐비닛
  • 인터페이스 모듈

연결 용량

도체 단면 솔리드 0.2~2.5mm²
유연한 도체 단면 0.2~2.5mm²
AWG 28~12AWG
스트립 길이 6mm





전기 매개변수 UL

정격 전압(B) 300V
정격 전압(D) 300V
정격 전류(B) 10A
정격 전류(D) 10A





전기 파라미터 lEC

정격 전압 450V
정격 전류 18A
정격 전압(III/2) 450V
정격 전원 주파수 전압(1분) 2.5KV





엘템 속성

연결 방향 45°
설치 유형 PCB 용접
핀 배열 일직선으로 두 줄
연결 방법 스프링 케이지 연결
피치 5mm
잠재력 수 2-24P
플러그 가능 여부 아니요
행 수 2





머티리얼 데이터

환경 항목 REACH/RoHS 준수
연락처 자료 구리 합금
접점 금속 표면 주석 도금
단열재 PA66
단열재 그룹 Ⅰ
가연성 등급 UL94V-0





기계적 테스트

테스트 사양 UL1059/iec60998





환경 데이터

주변 온도(작동) -40℃~105℃(경감 곡선에 따라 다름)



브랜드 AOSI
포장 단위 100
최소 주문 수량 50
제품 무게(g):
02P 2.62
04P 4.8
06P 7
08P 9.2
10P 11.4
12P 13.6
14P 15.8
16P 18
18P 20.2
20P 22.4
22P 24.6
24P 26.8
26P 29
30P 33.4
32P 35.6
34P 37.8
36P 40
38P 42.2
40P 44.2
42P 46.38
48P 52.95
56P 61.7
60P 66.07
FS2.5-XX-500-24AOSI.pdf
PDF 다운로드
