홈  >  터미널 블록  >  스프링 터미널 블록  >  FS2.5-XX-500-04

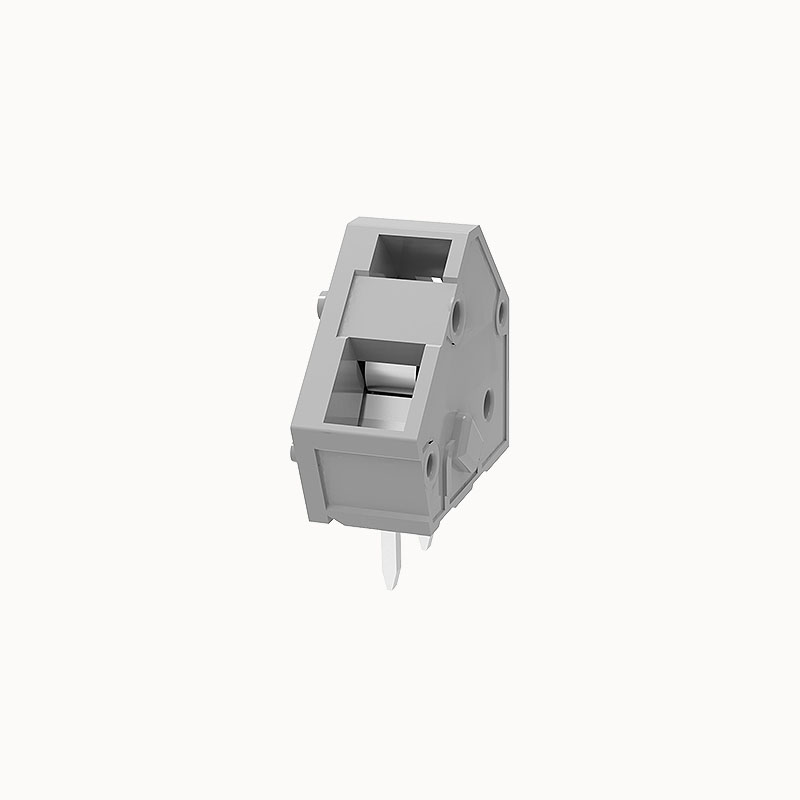

푸시인 스프링 단자대

푸시인 스프링 단자대 높은 접촉력 설계

정격 전류: 15A
정격 전압: 300V
전선 범위: 26-14AWG
피치: 5.0mm/5.08mm
장착: 웨이브 납땜

견적에 추가

제품 인증

교체 호환성

  • 일반 유형: 5.0mm 피치 전면 입력 고정 PCB 스프링 블록
  • 대체 모델: DG245

제품 이점

  • ☑ 더 큰 전선 크기(최대 2.5mm²)를 수용하도록 설계되어 전류 용량을 늘릴 수 있습니다.
  • ☑ 와이어 삽입과 작동이 같은 쪽에서 이루어지는 전면 입력 시스템.
  • ☑ 전원 및 신호선을 강력하고 안정적으로 연결할 수 있습니다.

애플리케이션 시나리오

  • 전력 전자 제품
  • 드라이브 기술
  • 산업 장비

연결 용량

도체 단면 솔리드 0.2~2.5mm²
유연한 도체 단면 0.2~2.5mm²
AWG 28~12AWG
스트립 길이 6mm





전기 매개변수 UL

정격 전압(B) 300V
정격 전압(D) 300V
정격 전류(B) 15A
정격 전류(D) 10A





전기 파라미터 lEC

정격 전압 1000V
정격 전류 17A
정격 전압(III/2) 1000V
정격 전원 주파수 전압(1분) 3.5KV





엘템 속성

연결 방향 45°
설치 유형 PCB 용접
핀 배열 일직선으로 두 줄
연결 방법 스프링 케이지 연결
피치 5mm
잠재력 수 2-24P
플러그 가능 여부 아니요
행 수 1





머티리얼 데이터

환경 항목 REACH/RoHS 준수
연락처 자료 구리 합금
접점 금속 표면 주석 도금
단열재 PA66
단열재 그룹 Ⅰ
가연성 등급 UL94V-0





기계적 테스트

테스트 사양 UL1059/iec60998





환경 데이터

주변 온도(작동) -40℃~105℃(경감 곡선에 따라 다름)



브랜드 AOSI
포장 단위 100
최소 주문 수량 50
제품 무게(g):
01P 1.04
02P 1.92
03P 2.8
04P 3.68
05P 4.56
06P 5.44
07P 6.32
08P 7.2
09P 8.08
10P 8.96
12P 10.72
13P 11.6
14P 12.48
15P 13.36
16P 14.24
17P 15.12
18P 16
20P 17.76
24P 21.28
26P 23.04
28P 24.8
34P 30.47
FS2.5-XX-500-04AOSI.pdf
PDF 다운로드
