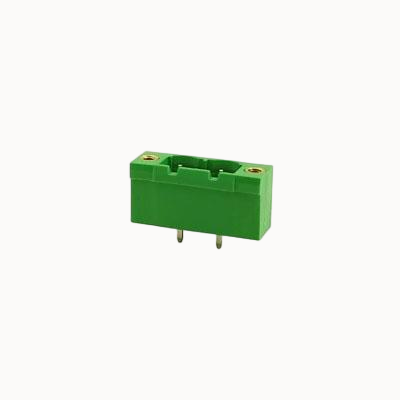

도구가 필요 없는 단자대 | 패널 실장 가능 | FPM2.5-XX-508-04

도구 없이 단자대 패널 장착 가능

정격 전류: 20A
정격 전압(Ⅲ/2): 320V
피치:5.0mm
색상: 녹색
접촉면 : 주석

모델

위치

견적에 추가

제품 인증

피치 옵션: 5.00mm / 5.08mm

측면이 닫혀 있는 수직 플러그형 나사 단자 블록.

교체 호환성

호환 가능 Degson 2EDGVM
대안: 덮개형 또는 코드형 수직 플러그인 커넥터

제품 이점

☑ 닫힌 측면 벽으로 결합을 안내하고 핀아웃 오류 방지
☑ 산업 환경에서 안정적인 성능을 위한 견고한 설계
☑ 표준화된 피치로 일치하는 헤더와의 상호 호환성 보장

애플리케이션 시나리오

프로세스 제어 시스템
PLC 인터페이스
파워 컨디셔너

전기 매개변수 UL

정격 전압(그룹 B 사용)	300V
정격 전류(그룹 B 사용)	15A
정격 전압(그룹 D 사용)	300V
정격 전류(그룹 D 사용)	10A

전기 파라미터 lEC

정격 전류	20A
정격 전압(III/2)	400V
정격 서지 전압(III/2)	4KV

엘템 속성

연결 방향	90°
설치 유형	PCB 용접
핀 배열	일직선 한 줄
피치	7.5mm
잠재력 수	2-12P
플러그 가능 여부	예
행 수	1

머티리얼 데이터

환경 항목	REACH/RoHS 준수
연락처 자료	구리
접점 금속 표면	주석 도금
단열재	PA66
단열재 그룹	Ⅰ
가연성 등급	UL94V-0

기계적 테스트

테스트 사양

IEC61984/ UL1059

환경 데이터

상대 습도(보관/운송)	30% ~ 70%
주변 온도(조립)	-5℃~100℃
주변 온도(작동)	-40℃~105℃(경감 곡선에 따라 다름)
주변 온도(보관/운송)	-40℃~70℃

브랜드	AOSI
포장 단위	100
최소 주문 수량	50

제품 무게(g):
02P	1.55
03P	1.92
04P	2.25
05P	2.78
06P	3.12
07P	3.26
08P	4.24
09P	5.12
10P	5.45
11P	5.52
12P	6.27
13P	6.45
14P	7.05
15P	7.32
16P	7.62
17P	7.88
18P	8.05
19P	8.21
20P	8.56
22P	9.28
24P	2.5

FPM2.5-XX-508-04AOSI.pdf
