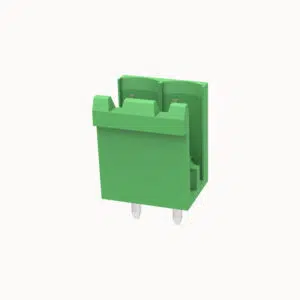

Bloc terminal mâle modulaire | Insertion sans outil | FPM2.5-XX-762-07

Bloc terminal mâle modulaire Insertion sans outil

Courant nominal : 15 A

Tension nominale : 300 V

Pas : 7,62 mm

Montage : Soudure à la vague

Ajouter au devis

Certification des produits

Compatibilité de remplacement

  • Type fonctionnel : fiche Push-in à position unique, pas de 7,62 mm
  • Modèles alternatifs : 2EDGB

Avantages du produit

  • ☑ La conception modulaire unipolaire permet des regroupements personnalisés et un codage couleur.
  • ☑ Idéal pour créer des configurations de connecteurs flexibles et spécifiques à l'application.
  • ☑ Parfait pour une utilisation comme points de test ou pour des connexions de ligne d'alimentation unique.

Scénarios d'application

  • Points de test pour cartes de circuits imprimés
  • Systèmes d'alimentation modulaires
  • Prototypage et conceptions personnalisées


Paramètres électriques UL

Tension nominale (B) 300V
Tension nominale (D) 300V
Courant nominal (B) 15A
Courant nominal (D) 15A





Paramètres électriques lEC

Tension nominale 320V
Tension nominale (III/3) 320V
Courant nominal 20A
Tension nominale (III/2) 320V
Tension nominale(II/2) 630V
Tension de choc nominale (III/3) 4KV
Tension de choc nominale(III/2) 4KV
Tension de choc nominale(II/2) 4KV





Propriétés de ltem

Sens de connexion 90°
Type d'installation Soudage de circuits imprimés
Disposition des broches Double rangée en ligne droite
Pitch 5mm
Nombre de potentiels 2-12P
Enfichable ou non Oui
Nombre de lignes 1





Données sur les matériaux

Éléments environnementaux Conforme à REACH/RoHS
Matériel de contact Alliage de cuivre
Zone de contact surface métallique étamé
Matériaux d'isolation PA66
Groupe de matériaux isolants Ⅰ
Indice d'inflammabilité UL94V-0





Essais mécaniques

Spécification de l'essai IEC61984/ UL1059





Données environnementales

Température ambiante (fonctionnement) -40℃~105℃(en fonction de la courbe de déclassement)



Marque AOSI
Unité d'emballage 100
Quantité minimale de commande 50
Poids des produits (g) :
02P 1.856
03P 2.841
04P 3.712
05P 4.583
06P 5.454
07P 6.325
08P 7.196
12P 11.551
FPM2.5-XX-762-07AOSI.pdf
Télécharger le PDF
