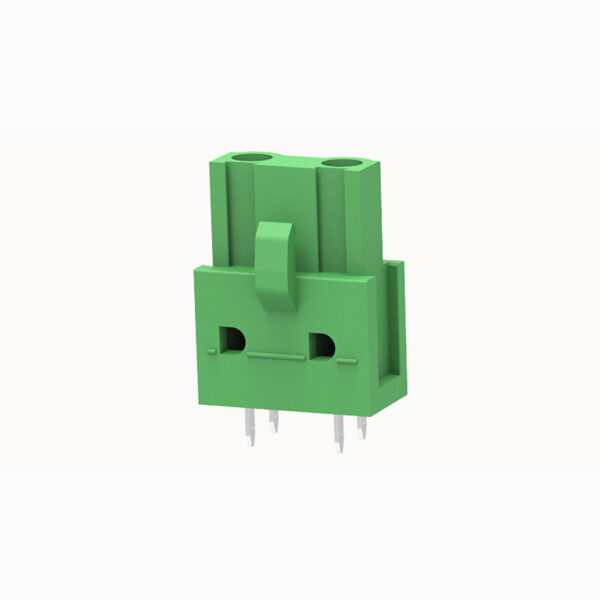

Morsettiera maschio modulare | Inserimento senza attrezzi | FPM2.5-XX-762-07

Morsettiera maschio modulare con inserimento senza attrezzi

Corrente nominale: 15 A

Tensione nominale: 300 V

Passo: 7,62 mm

Montaggio: Saldatura ad onda

Aggiungi al preventivo

Certificazione del prodotto

Compatibilità della sostituzione

  • Tipo funzionale: spina push-in a posizione singola con passo 7,62 mm
  • Modelli alternativi: 2EDGB

Vantaggi del prodotto

  • ☑ Il design modulare unipolare consente raggruppamenti personalizzati e codifica a colori.
  • ☑ Ideale per creare configurazioni di connettori flessibili e specifiche per l'applicazione.
  • ☑ Perfetto per l'uso come punti di test o per collegamenti a singola linea di alimentazione.

Scenari di applicazione

  • Punti di test per circuiti stampati
  • Sistemi di alimentazione modulari
  • Prototipazione e design personalizzati


Parametri elettrici UL

Tensione nominale (B) 300V
Tensione nominale (D) 300V
Corrente nominale (B) 15A
Corrente nominale (D) 15A





Parametri elettrici lEC

Tensione nominale 320V
Tensione nominale (III/3) 320V
Corrente nominale 20A
Tensione nominale (III/2) 320V
Tensione nominale (II/2) 630V
Tensione nominale di sovratensione (III/3) 4KV
Tensione nominale di sovratensione(III/2) 4KV
Tensione nominale di sovratensione(II/2) 4KV





Proprietà ltem

Direzione del collegamento 90°
Tipo di installazione Saldatura di PCB
Disposizione dei pin Doppia fila in linea retta
Piazzola 5 mm
Numero di potenziali 2-12P
Collegabile o meno Sì
Numero di righe 1





Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto Lega di rame
Zona di contatto superficie metallica stagnato
Materiali isolanti PA66
Gruppo di materiali isolanti Ⅰ
Grado di infiammabilità UL94V-0





Test meccanici

Specifiche del test IEC61984/ UL1059





Dati ambientali

Temperatura ambiente (funzionamento) -40℃~105℃ (a seconda della curva di declassamento)



Marchio AOSI
Unità di imballaggio 100
Quantità minima ordinabile 50
Peso dei prodotti (g):
02P 1.856
03P 2.841
04P 3.712
05P 4.583
06P 5.454
07P 6.325
08P 7.196
12P 11.551
FPM2.5-XX-762-07AOSI.pdf
Scaricamento PDF
