Casa  >  Morsettiere  >  Morsettiera a molla  >  FS1.5-XX-1000-06

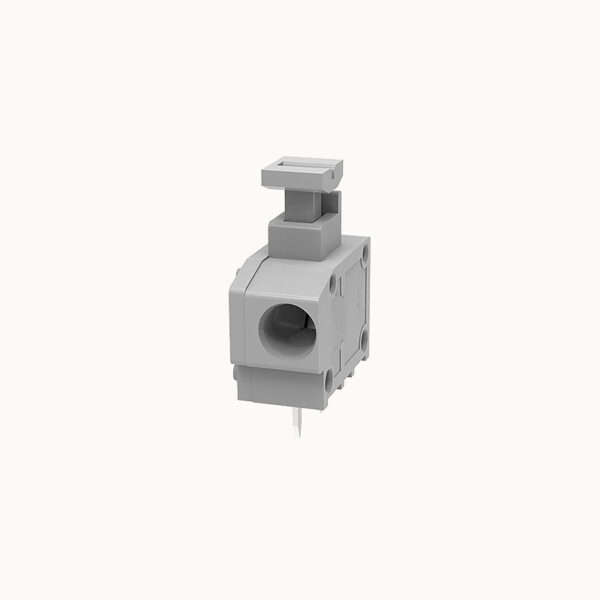

Morsettiera a molla

Morsettiera a molla passo 10mm per distribuzione di correnti elevate

Corrente nominale: 5A
Tensione nominale: 300V
Gamma di fili: 22-18AWG
Passo: 10,0 mm
Montaggio: Saldatura ad onda

Aggiungi al preventivo

Certificazione del prodotto

Opzione piazzola: 5,00 mm / 5,08 mm

Morsettiera verticale a vite inseribile con lati chiusi.

Compatibilità della sostituzione

  • Tipo generale: blocco a molla PCB fisso con passo extra-large 10mm e porta di test
  • Modelli alternativi: DG235T-10.0

Vantaggi del prodotto

  • ☑ Il passo extra-large di 10mm offre massima tensione nominale e distanza di sicurezza.
  • ☑ Design a ingresso frontale per cablaggio e test comodi dalla stessa direzione.
  • ☑ Una scelta robusta e affidabile per applicazioni industriali ad alta potenza.

Scenari di applicazione

  • Alimentatori ad alta tensione
  • Inverter per l'energia solare
  • Tecnologia di azionamento


Parametri elettrici UL

Tensione nominale (B) 300V
Tensione nominale (D) 300V
Corrente nominale (B) 10A
Corrente nominale (D) 10A





Parametri elettrici lEC

Tensione nominale 300V
Corrente nominale 10A
Tensione nominale (III/2) 300V
Tensione nominale di sovratensione(III/2) 4KV





Proprietà ltem

Tipo di installazione Saldatura di PCB
Disposizione dei pin Doppia fila di disallineamenti
Metodo di connessione Attacco a molla push-in
Piazzola 10 mm
Numero di potenziali 2-24P
Collegabile o meno no
Numero di righe 1





Dati del materiale

Articoli ambientali Conforme a REACH/RoHS
Materiale di contatto Lega di rame
Punto di contatto superficie metallica stagnato
Materiali isolanti PA66
Gruppo di materiali isolanti Ⅰ
Grado di infiammabilità UL94V-0





Test meccanici

Specifiche del test UL1059/IEC60998





Dati ambientali

Temperatura ambiente (funzionamento) -40℃~105℃ (a seconda della curva di declassamento)



Marchio AOSI
Unità di imballaggio 100
Quantità minima ordinabile 50
Peso dei prodotti (g):
02P 1.98
03P 3.1
08P 8.73
FS1.5-XX-1000-06AOSI.pdf
Scaricamento PDF
