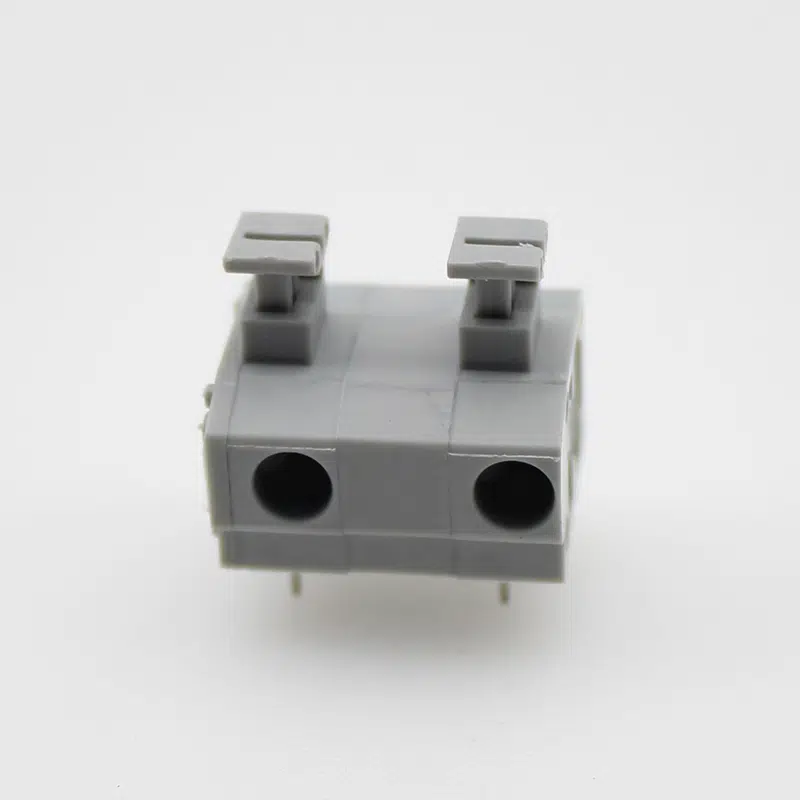

Bloque de terminales de resorte

Bloque de terminales de resorte de 10 mm de paso para distribución de grandes corrientes

Corriente nominal: 5A
Tensión nominal: 300 V
Gama de cables: 22-18AWG
Paso: 10,0 mm
Montaje: Soldadura por ola

Añadir al presupuesto

Certificación de productos

Opción de lanzamiento: 5,00 mm / 5,08 mm

Bloque de terminales de tornillo enchufable vertical con lados cerrados.

Compatibilidad de recambios

  • Tipo General: Bloque de resorte de PCB fijo de paso extra ancho de 10 mm con puerto de prueba
  • Modelos alternativos: DG235T-10.0

Ventajas del producto

  • ☑ El paso extra ancho de 10 mm proporciona la máxima tensión nominal y distancia de seguridad.
  • ☑ Diseño de entrada frontal para facilitar el cableado y la comprobación desde la misma dirección.
  • ☑ Una elección robusta y fiable para aplicaciones industriales de alta potencia.

Escenarios de aplicación

  • Fuentes de alimentación de alta tensión
  • Inversores de energía solar
  • Tecnología de accionamiento


Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 10A
Corriente nominal (D) 10A





Parámetros eléctricos lEC

Tensión nominal 300V
Corriente nominal 10A
Tensión nominal(III/2) 300V
Sobretensión nominal(III/2) 4KV





propiedades ltem

Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila de desalineación
Método de conexión Conexión por muelle a presión
Pitch 10 mm
Número de potenciales 2-24P
Conectable o no no
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Punto de contacto superficie metálica estañado
Materiales de aislamiento PA66
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba UL1059/IEC60998





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
02P 1.98
03P 3.1
08P 8.73
FS1.5-XX-1000-06AOSI.pdf
Descargar PDF
