Come installare la morsettiera UKK per guida DIN？

Che cos'è una morsettiera UKK per guida DIN?

A morsettiera UKK per guida DIN è un dispositivo compatto e modulare per la distribuzione di potenza progettato per la diramazione di corrente da un ingresso a più uscite all'interno dei quadri di controllo. Combina un'elevata capacità di corrente con una facile installazione, supportando sia guida DIN35 e vite M5 opzioni di montaggio.
La serie UKK comprende tipicamente modelli da 80 A a 500 A, con barra conduttrice in lega di rame e custodia in PA66 autoestinguente per elevata sicurezza e durabilità meccanica. Queste morsettiere sono ideali per automazione, macchinari e sistemi energetici dove è richiesta una distribuzione di potenza efficiente.

Trovate gli accessori compatibili nella nostra Linea di prodotti per la distribuzione di potenza.

Perché scegliere il montaggio su guida DIN per la distribuzione di potenza?

Il montaggio su guida DIN è uno dei metodi più efficienti e standardizzati per installare le morsettiere. Garantisce un facile posizionamento, resistenza alle vibrazioni e manutenzione flessibile — soprattutto nei sistemi di controllo complessi.

Vantaggi del montaggio su guida DIN:

• Installazione rapida: il meccanismo a clip consente un fissaggio veloce senza staffe aggiuntive.
• Connessione stabile: la guida fornisce supporto meccanico, garantendo nessuno spostamento dei terminali sotto carico elevato.
• Modularità unificata: compatibile con relè, interruttori e moduli di potenza sulla stessa guida.
• Cablaggio semplificato: Il percorso uniforme dei cavi riduce il disordine del cablaggio.

Utilizzando Fissaggio con vite M5, la connessione tra la barra conduttrice in rame e il conduttore rimane salda e conduttiva anche in caso di fluttuazioni di temperatura.

Guida passo dopo passo all'installazione del blocco di distribuzione UKK per guida DIN

Un'installazione riuscita della morsettiera UKK prevede due metodi comuni: montaggio su guida DIN (a scatto) e montaggio con viti M5. Per entrambi, la corretta sicurezza e sequenza sono fondamentali.

A. Metodo di montaggio su guida DIN (a scatto)

1. Preparazione:
   • Togliete tensione a tutto il quadro.
   • Procuratevi morsettiere, guida DIN da 35 mm, cacciavite, spellafili e metro a nastro.
   • Verificate la compatibilità della morsettiera con la guida e le specifiche di corrente/tensione.
2. Installate la guida DIN:
   • Segnate i punti di montaggio nel quadro.
   • Posizionate la guida DIN orizzontalmente.
   • Fissate con viti o clip di montaggio.
3. Montaggio delle morsettiere:
   • Allineate il blocco alla scanalatura della guida, mantenendo visibile la faccia con l'ID.
   • Premete il blocco sulla guida finché non si aggancia saldamente.
   • Distribuite i blocchi in modo uniforme; utilizzate piastre terminali per evitare spostamenti laterali.

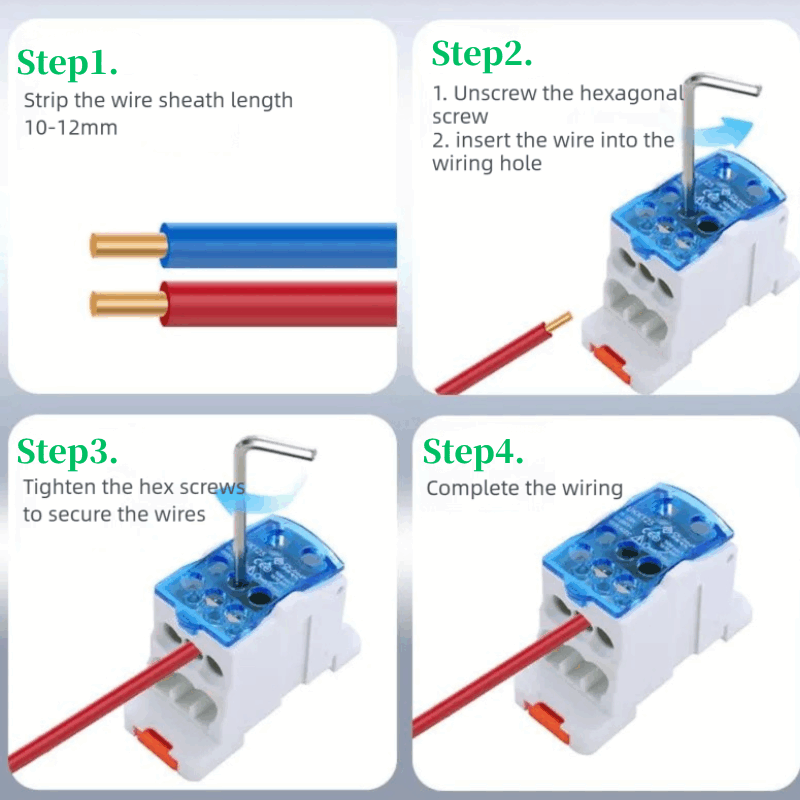

4. Cablaggio:
   • Spelate il conduttore alla lunghezza corretta.
   • Inserite completamente il filo nudo nel terminale.
   • Serrate la vite con un cacciavite dinamometrico (secondo la scheda tecnica: ad es., 1,2–2,5 Nm).
   • Eseguite una prova di trazione su ogni connessione, aggiungete puntalini per i fili flessibili.
5. Ripetete:
   • Continuate finché tutti i blocchi e i fili desiderati non sono installati.
6. Rifinitura e ispezione:
   • Aggiungete una copertura trasparente per la sicurezza.
   • Etichettate ogni circuito (utilizzate targhette di marcatura).
   • Verificate nuovamente la coppia di serraggio e l'inserimento dei fili.
   • Ridate tensione e monitorate visivamente per calore o estremità allentate.

B. Metodo di montaggio con viti M5

Alcuni blocchi UKK possono richiedere il montaggio diretto tramite viti M5:

1. Marcate e preforate i fori sul pannello.
2. Inserite le viti attraverso la base del blocco nel quadro o nella piastra.
3. Serrate fino ad aderenza—non serrate eccessivamente per evitare deformazioni della plastica.
4. Seguite i passaggi 4–6 sopra per cablaggio, etichettatura e ispezione.

Utensili consigliati e specifiche dei fili

Utensili adeguati e una corretta selezione dei fili sono fondamentali sia per un'installazione sicura sia per l'affidabilità a lungo termine.

Linee guida sui fili:

• Sezione filo in ingresso: 10–50 mm² (dipende dal modello)
• Sezione filo in uscita: 5–16 mm²
• Materiale: rame, preferibilmente con puntalini
• Temperatura dell'isolamento: –40 °C ~ 105 °C

Ispezione e manutenzione dopo l'installazione

Controlli di routine e semplici interventi di manutenzione possono prevenire i guasti:

• Mensilmente: ispezionate per viti allentate, fili vaganti e scolorimento.
• Trimestralmente: serrate nuovamente le viti dei terminali con un cacciavite dinamometrico calibrato.
• Annualmente: pulite polvere e detriti, sostituite le coperture incrinate e verificate la presenza di corrosione.
• In qualsiasi momento: se compare un riscaldamento anomalo o un arco elettrico, togliete immediatamente tensione e ricontrollate tutti i terminali.

Se necessitate di assistenza tecnica, rivolgetevi al fornitore o contattate la pagina del team tecnico per la risoluzione dei problemi o il supporto in loco.

FAQ – Installazione su guida DIN UKK

Conclusione

L'installazione di una morsettiera UKK per guida DIN è semplice se si utilizzano gli strumenti corretti, le sezioni dei conduttori e i valori di coppia adeguati. Che si utilizzi il montaggio a clip su guida DIN per flessibilità o il fissaggio con viti M5 per una maggiore robustezza, il risultato è una distribuzione di potenza ordinata, sicura e professionale.

Combinando materiali certificati, una corretta disciplina di cablaggio e una manutenzione periodica, la vostra installazione UKK garantirà sicurezza e affidabilità a lungo termine in ambito automazione industriale, energia e sistemi di controllo.
