Come distribuire in sicurezza il segnale di un encoder a più dispositivi？

Nei moderni sistemi di automazione, gli ingegneri devono spesso condividere il segnale di un encoder con più PLC, HMI o controller di movimento. Che sia per ridondanza, monitoraggio o controllo sincronizzato, la domanda rimane la stessa: come dividere in sicurezza un segnale dell'encoder senza perdere precisione o danneggiare i dispositivi.

Questo articolo spiega i rischi elettrici del cablaggio diretto, i principi di una corretta distribuzione del segnale e un esempio reale che mostra come un modulo di distribuzione degli impulsi dell'encoder garantisca un feedback preciso in ambienti multi-controller.

Il rischio di dividere direttamente le linee dell'encoder

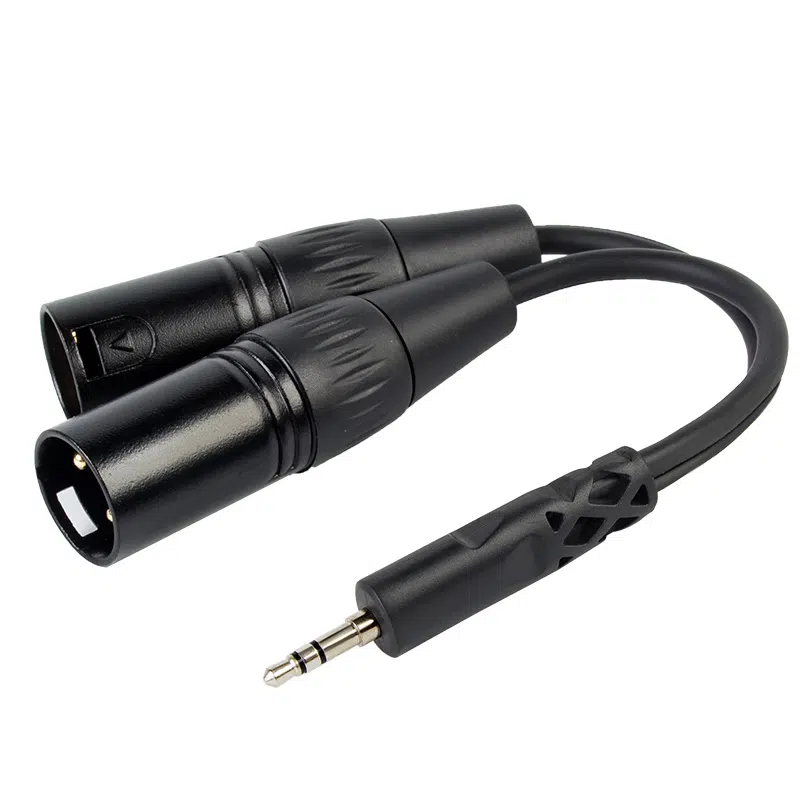

A prima vista, dividere un'uscita dell'encoder in due dispositivi sembra semplice — basta collegare entrambi i controller in parallelo con un cavo a Y. Tuttavia, questa scorciatoia porta spesso a distorsione imprevedibile del segnale e letture incoerenti. Si verificano tre problemi principali:

1. Caduta di tensione:
   Ogni carico aggiuntivo assorbe corrente dall'uscita dell'encoder. Quando più ingressi condividono la stessa linea, l'ampiezza del segnale scende al di sotto della soglia di rilevamento, specialmente per encoder TTL o a 5 V. Alcuni controller possono registrare gli impulsi in modo errato, mentre altri li perdono completamente.
2. Riflessione del segnale:
   Le linee dell'encoder trasportano onde quadre ad alta frequenza. Quando l'adattamento di impedenza è scarso, si verificano riflessioni lungo il cavo, che distorcono i fronti degli impulsi. Questo è particolarmente problematico nelle connessioni a lunga distanza e può causare falsi trigger o doppio conteggio degli impulsi.
3. Disallineamento temporale:
   Diverse lunghezze dei cavi introducono ritardi. Anche una differenza di pochi microsecondi tra i dispositivi può causare errori di fase nei canali AB. Quando un PLC calcola la rotazione o la velocità in base a segnali disallineati, l'intero sistema di controllo del movimento diventa instabile.

In breve, dividere direttamente le linee dell'encoder non è sicuro. Compromette sia l'affidabilità che la precisione. Molti ingegneri hanno provato il semplice metodo del cavo a Y, ma spesso comporta deriva, jitter e feedback di posizione instabile — in particolare con encoder con uscita differenziale (RS422) che operano ad alte frequenze di impulso.

Metodo corretto – Utilizzare un modulo di distribuzione degli impulsi dell'encoder

Il modo corretto e affidabile per dividere i segnali dell'encoder è utilizzare un distributore di impulsi per encoder, noto anche come splitter ABZ o modulo distributore di impulsi.

Questo dispositivo funge da buffer e amplificatore di segnale. Riceve l'ingresso ABZ dell'encoder, lo rigenera internamente tramite driver differenziali isolati e invia più uscite sincronizzate. Ogni uscita è pulita, forte ed elettricamente isolata dalle altre.

Vantaggi principali dell'utilizzo di un distributore di impulsi ABZ:

• Uscita con driver differenziale: I distributori di impulsi di qualità emettono segnali ABZ in formato differenziale (ad es. RS422). Ciò massimizza l'immunità ai disturbi e garantisce che la forma d'onda originale venga mantenuta su più uscite. La segnalazione differenziale RS422 è particolarmente efficace nel respingere il rumore di modo comune negli ambienti industriali.
• Buffering del segnale: Il modulo rigenera e amplifica attivamente gli impulsi dell'encoder, così ogni uscita (verso ciascun PLC o controller) riceve un segnale pulito e a livello pieno indipendentemente dalla lunghezza del cavo o dal carico del dispositivo.
• Standard di uscita flessibili: I moduli avanzati supportano solitamente sia livelli RS422 che TTL, consentendo di adattare la distribuzione alle diverse esigenze di ingresso.

Isolando le uscite e bufferizzando gli impulsi, un distributore di impulsi evita cadute di tensione, riflessioni e disadattamento degli ingressi. È possibile supportare in sicurezza più PLC, controller di movimento o stazioni di monitoraggio — tutti ricevono un feedback preciso e affidabile.

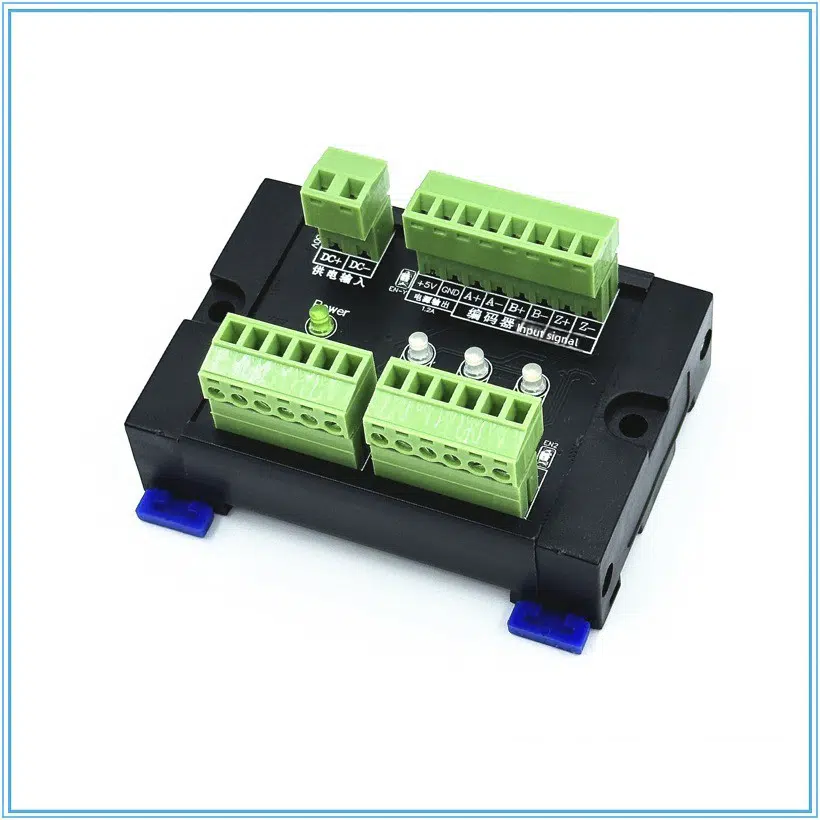

Numero di modello: EJ-XABZ

• Ingresso: Differenziale A+, A–, B+, B–, Z+, Z–
• Canali di uscita: 2 uscite differenziali RS422 indipendenti
• Tensione compatibile: 5–24 V DC
• Tipo di segnale: Impulsi encoder incrementale ABZ
• Frequenza massima: 300 kHz
• Isolamento: Isolamento optoelettronico per canale
• Montaggio: Guida DIN 35 mm

Richiedi subito un preventivo

Questo modello è ideale per applicazioni in cui un encoder deve condividere il proprio segnale con due PLC o dispositivi di controllo senza perdere la sincronizzazione.

Esempio di cablaggio: Un encoder → Due PLC

Il cablaggio da un encoder a due PLC utilizzando un distributore di impulsi è il seguente:

Schema:

• Encoder A/B/Z → Terminali di ingresso del distributore di impulsi
• Uscita CH1 → Ingresso encoder PLC #1 (A1/B1/Z1)
• Uscita CH2 → Ingresso encoder PLC #2 (A2/B2/Z2)

Standard di segnale supportati:

• Differenziale RS422 (A+, A–, B+, B–, Z+, Z–)
• TTL o HTL single-ended
• Open collector (con resistenze di pull-up)

Ogni uscita è pilotata da un driver di linea RS422 indipendente, fornendo ampiezza e temporizzazione coerenti su tutti i canali. Poiché ogni linea viene rigenerata attivamente, non vi è diafonia o degradazione dell'integrità della forma d'onda.

Esempio applicativo – Doppio feedback nel controllo di un trasportatore

Si consideri un sistema di trasporto automatizzato che necessita sia di feedback di velocità per la regolazione del motore sia di feedback di lunghezza per il taglio o l'etichettatura. Un encoder incrementale montato sull'albero del trasportatore può facilmente fornire entrambi i segnali se distribuito correttamente.

Installando un distributore di impulsi ABZ, le uscite A/B/Z dell'encoder vengono divise in modo sicuro:

• La prima uscita va al PLC principale, che controlla velocità e accelerazione del motore.
• La seconda uscita si collega a un controller secondario, responsabile della misurazione della lunghezza del prodotto o dell'attivazione dei processi a valle.

Entrambi i controller ricevono impulsi identici e sincronizzati — anche ad alta frequenza — garantendo un coordinamento accurato tra movimento e misurazione.

Se prevedete tratte più lunghe o l'aggiunta di dispositivi, consultate la nostra Guida al cablaggio degli encoder a lunga distanza per suggerimenti su come ridurre al minimo la perdita di segnale e le interferenze.
