Nella moderna automazione industriale, il feedback dell'encoder è il battito del controllo di precisione: determina velocità, posizione e sincronizzazione del motore. Eppure gli ingegneri si trovano spesso ad affrontare un problema frustrante: il segnale dell'encoder diventa instabile quando viene collegato a un PLC. Gli impulsi fluttuano, i valori derivano e le macchine perdono precisione.
Questo articolo spiega le principali cause dei segnali instabili dell'encoder, come si verifica l'interferenza e i modi più efficaci per stabilizzare il feedback degli impulsi utilizzando moduli di isolamento e distribuzione.
Cause comuni dei segnali instabili dell'encoder
L'instabilità dell'encoder è solitamente causata da rumore elettrico, anelli di terra, o degrado del segnale.
Quando i cavi dell'encoder passano vicino a linee di potenza o inverter (VFD), l'interferenza elettromagnetica (EMI) distorce gli impulsi A/B/Z. Anche le differenze di potenziale di terra tra l'encoder e il PLC possono causare perdita di conteggio o impulsi duplicati.
Nella maggior parte dei sistemi, i segnali instabili possono essere mitigati utilizzando uscite differenziali RS422 o aggiungendo moduli di isolamento. Consultate il nostro articolo Segnali encoder RS422 e TTL: quale è migliore per il vostro sistema di automazione per un confronto più approfondito.
| Causa | Effetto | Suggerimento diagnostico |
| EMI | Picchi di segnale casuali, impulsi mancanti o in eccesso | Confrontate il rumore dell'encoder con l'accensione/spegnimento della macchina |
| Anelli di terra | Picchi intermittenti, riferimento di segnale fluttuante | Verificare le differenze di potenziale di terra |
| Schermatura insufficiente | Rumore/ronzio sul segnale, in aumento con la lunghezza del cavo | Ispezionare la continuità della schermatura e il percorso dei cavi |
| Vibrazioni meccaniche | Interruzioni, falsi trigger, deriva del segnale | Osservare la risposta durante il movimento della macchina |
| Problemi di qualità del cavo | Impulsi irregolari, perdita totale | Provare un cavo patch corto per il test |
Come il rumore elettrico influisce sulla precisione del PLC
Il rumore elettrico è il killer silenzioso della precisione del PLC. La distorsione degli impulsi, causata dall'accoppiamento con la linea di alimentazione, da carichi induttivi o da capacità parassite, porta il PLC a rilevare impulsi “fantasma” o a perdere del tutto le transizioni reali. Nel controllo di posizione e velocità, ciò si traduce in passi saltati, feedback oscillante o ritardo dell'asse.
Il “filtro antirumore per encoder” è una difesa essenziale. Ne esistono due tipi:
- Filtri antirumore hardware: circuiti fisici che bloccano le frequenze indesiderate all'ingresso del segnale. Gestiscono direttamente le interferenze ad alta frequenza e offrono una protezione robusta, soprattutto se posizionati vicino alla sorgente.
- Filtraggio software: gli algoritmi lato PLC tentano di ignorare le variazioni di segnale troppo rapide o incoerenti per essere impulsi reali. Funziona bene per piccoli disturbi, ma non può fermare forti interferenze a livello hardware.
Filtraggio antirumore dell'encoder: hardware vs. software
| Filtraggio | Come funziona | Pro | Contro |
| Filtro hardware | Blocca le EMI sul circuito di ingresso | Veloce, efficace | Deve essere installato |
| Filtro software | La logica del PLC esegue il debounce degli impulsi | Semplice da regolare | Può aggiungere latenza, limitato contro forti EMI |
Per ulteriori consigli sulla distribuzione sicura dei segnali dell'encoder, vedere: Come dividere in sicurezza un segnale encoder su più dispositivi?
Il rumore proviene anche dai servoazionamenti o dalle commutazioni dei relè vicini, che inducono tensioni transitorie.
Nei sistemi di confezionamento o nei trasportatori, questi errori causano spesso stampe fuori registro, etichette disallineate o prelievi robotici falliti.
Il ruolo dei moduli di isolamento e distribuzione degli impulsi

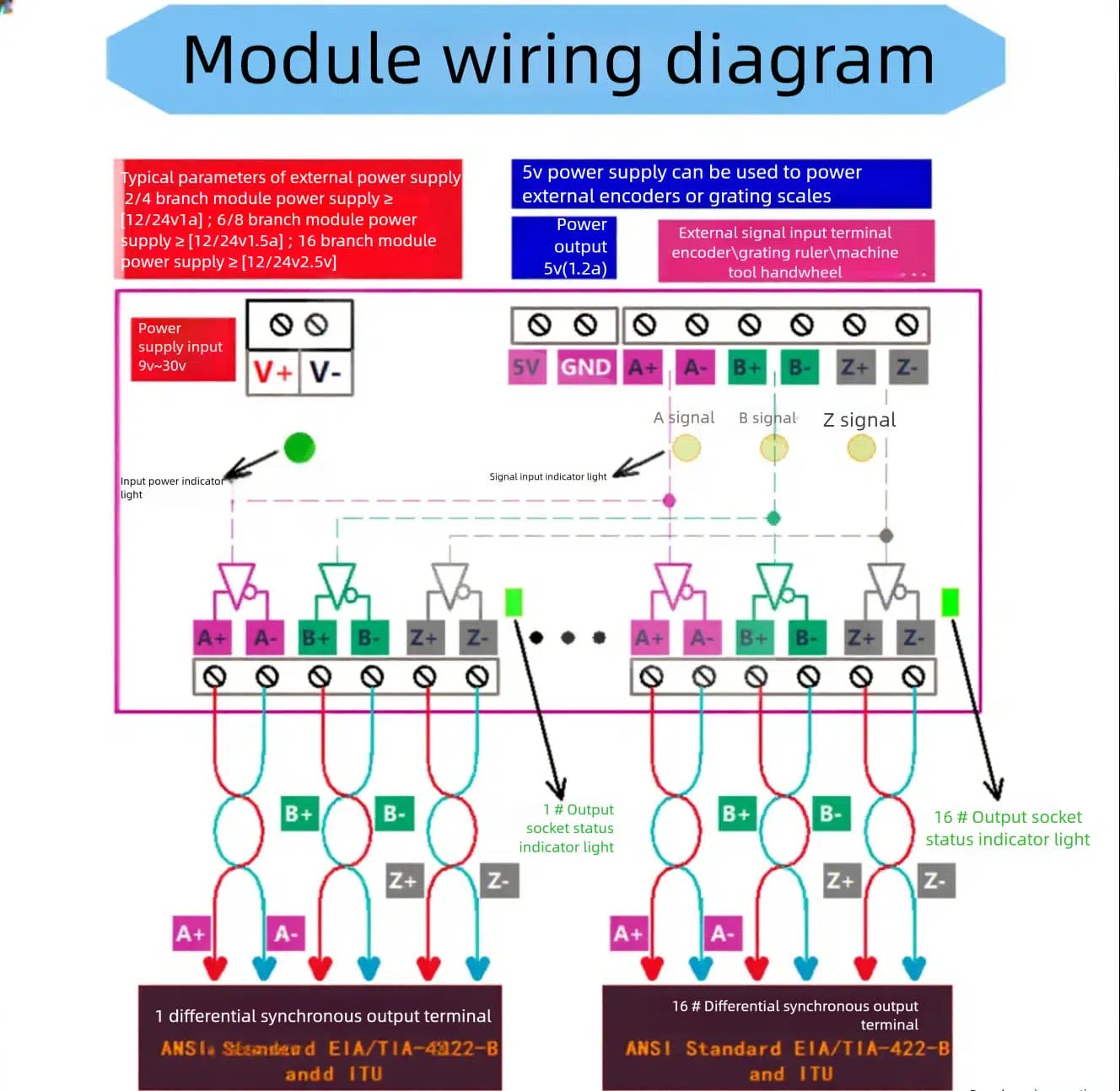

Un modulo di distribuzione degli impulsi dell'encoder funge da interfaccia protettiva tra encoder e PLC. Filtra il rumore e rigenera il segnale tramite isolamento ottico e driver RS422.
In che modo aiutano?
- Isolamento: utilizzando optoisolatori, interrompono qualsiasi percorso diretto verso terra, eliminando potenziali anelli di massa.
- Uscita differenziale: RS422 e standard simili inviano gli impulsi su due fili; conta solo la differenza di tensione, rendendoli altamente immuni al rumore di modo comune e alle interferenze dei cavi.

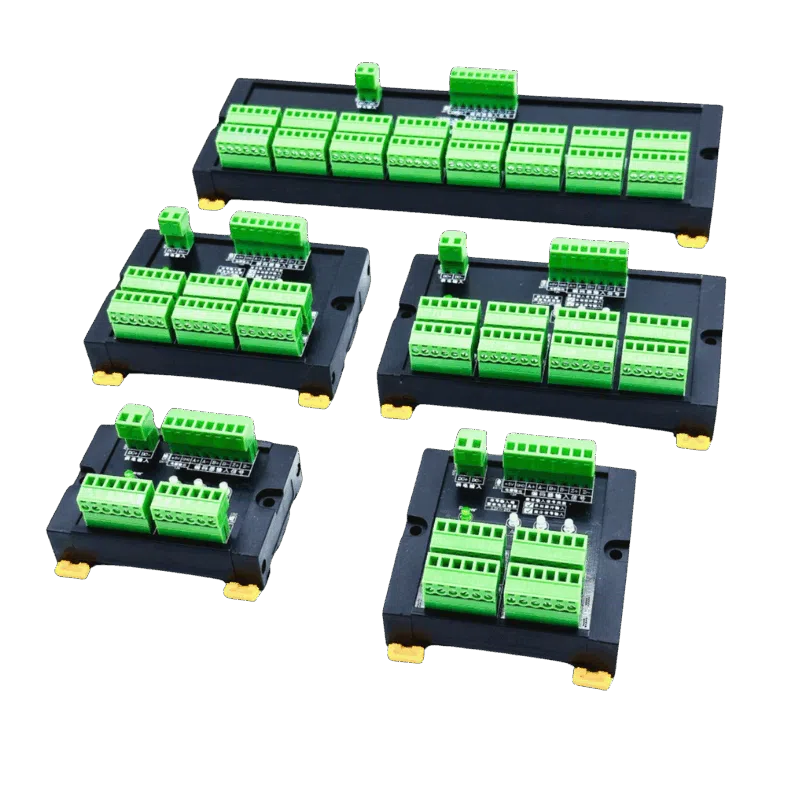

Codice modello: modulo di distribuzione degli impulsi AOSI EJ-XABZ
- Il modulo di distribuzione degli impulsi dell'encoder differenziale RS422 AOSI fornisce più uscite isolate per una trasmissione del segnale ABZ pulita e stabile. È progettato per il feedback ad alta velocità del PLC, la sincronizzazione dei servoazionamenti e i sistemi di automazione che richiedono una distribuzione del segnale priva di rumore.
Questo modulo elimina le interferenze degli anelli di massa e consente a un solo encoder di alimentare più PLC o servoazionamenti senza degradare il segnale.
Messa a terra e disposizione dei cavi corrette
Anche con hardware avanzato, una messa a terra inadeguata compromette l'affidabilità. Collegare sempre le schermature dei cavi solo a un'estremità (lato PLC) per prevenire gli anelli di massa.
Suggerimenti:
- Utilizzate cavi a doppino intrecciato per i canali A/A–, B/B–, Z/Z–.
- Mantenere i cavi dell'encoder a 10 cm di distanza dalle linee di alimentazione del motore.
- Utilizzare canalizzazioni metalliche quando si instradano i cavi all'interno dei quadri.
Applicazione reale – Risoluzione della deriva del segnale su una linea di confezionamento
Una linea di confezionamento alimentare segnalava salti di posizione casuali. L'encoder collegato direttamente al PLC subiva forti EMI dai drive vicini.
Dopo l'installazione di un modulo di isolamento degli impulsi ABZ AOSI e la sostituzione del cavo con doppini intrecciati schermati, la deriva è scomparsa.
📊 Risultati dopo la correzione
| Parametro | Prima | Dopo |
| Errore di conteggio | ±8 impulsi | 0 impulsi |
| Precisione di posizione | ±2 mm | ±0.3 mm |
| Tempo di inattività/settimana | 4 ore | 0 ore |
Dopo l'installazione del modulo di isolamento differenziale RS422, il feedback dell'encoder è diventato completamente stabile — zero perdita di impulsi anche ad alta velocità del motore.
La precisione di posizionamento è migliorata di quasi 90%, e il sistema ha funzionato in modo continuo senza arresti imprevisti.
Ciò dimostra come un modulo di distribuzione degli impulsi dell'encoder con isolamento ottico non solo elimini il rumore EMI, ma migliori anche l'affidabilità complessiva della macchina e l'efficienza produttiva.
Come l'isolamento migliora l'affidabilità a lungo termine
I moduli di isolamento non solo eliminano le interferenze, ma prolungano anche la vita del sistema:
- Manutenzione ridotta: Un ingresso stabile significa nessun falso trigger.
- Portata estesa: Affidabile fino a 30 metri.
- Protezione contro le sovratensioni: La barriera ottica previene i danni al PLC.
- Scalabilità: Collegate più PLC o azionamenti servo con facilità.
Questi moduli sono ora standard in sistemi di automazione di fabbrica, robotica e sincronizzazione servo, dove ogni impulso conta.
FAQ sul segnale instabile dell'encoder nei sistemi PLC
R1: Interferenze, loop di terra e lunghe distanze dei cavi sono le cause principali. Il cablaggio differenziale e i moduli di isolamento risolvono efficacemente questi problemi.
R2: Utilizzate un oscilloscopio. Bordi d'onda quadra irregolari o salti di impulsi confermano l'interferenza.
R3: Sì. I segnali differenziali RS422 annullano l'EMI e supportano distanze dei cavi maggiori con maggiore affidabilità.
R4: Isola e amplifica i segnali dell'encoder per alimentare in sicurezza più PLC o azionamenti.
R5: Collegate la schermatura a terra solo a un'estremità (lato PLC). Evitate la messa a terra a doppia estremità.
R6: Non in modo sicuro. Utilizzate un modulo di isolamento o distribuzione per prevenire riflessioni del segnale e disallineamenti di tensione.
Conclusione
Segnali instabili dell'encoder possono compromettere la precisione dell'automazione — ma con l'isolamento e un cablaggio corretto, la stabilità è facile da ottenere.
L'aggiunta di un modulo di distribuzione degli impulsi dell'encoder garantisce un feedback ABZ pulito e privo di interferenze, protegge gli ingressi del PLC e migliora la precisione di controllo.
Per un feedback di movimento ad alta affidabilità, esplorate l'intera gamma di Moduli di distribuzione degli impulsi dell'encoder AOSI — progettati per applicazioni di automazione, packaging e robotica.
