Nel cablaggio industriale, la complessità, il consumo di tempo e gli errori frequenti sono sfide comuni. Blocchi di distribuzione di potenza offrono un modo standardizzato di gestire l'elettricità abilitando connessioni uno-in più-out e multi-in multi-out. Con caratteristiche come il montaggio su guida DIN e il design modulare compatto, questi componenti forniscono soluzioni di cablaggio affidabili e di impatto per quadri di controllo e sistemi di distribuzione di potenza.
Parte 1: Cosa sono i blocchi di distribuzione di potenza e dove vengono utilizzati?

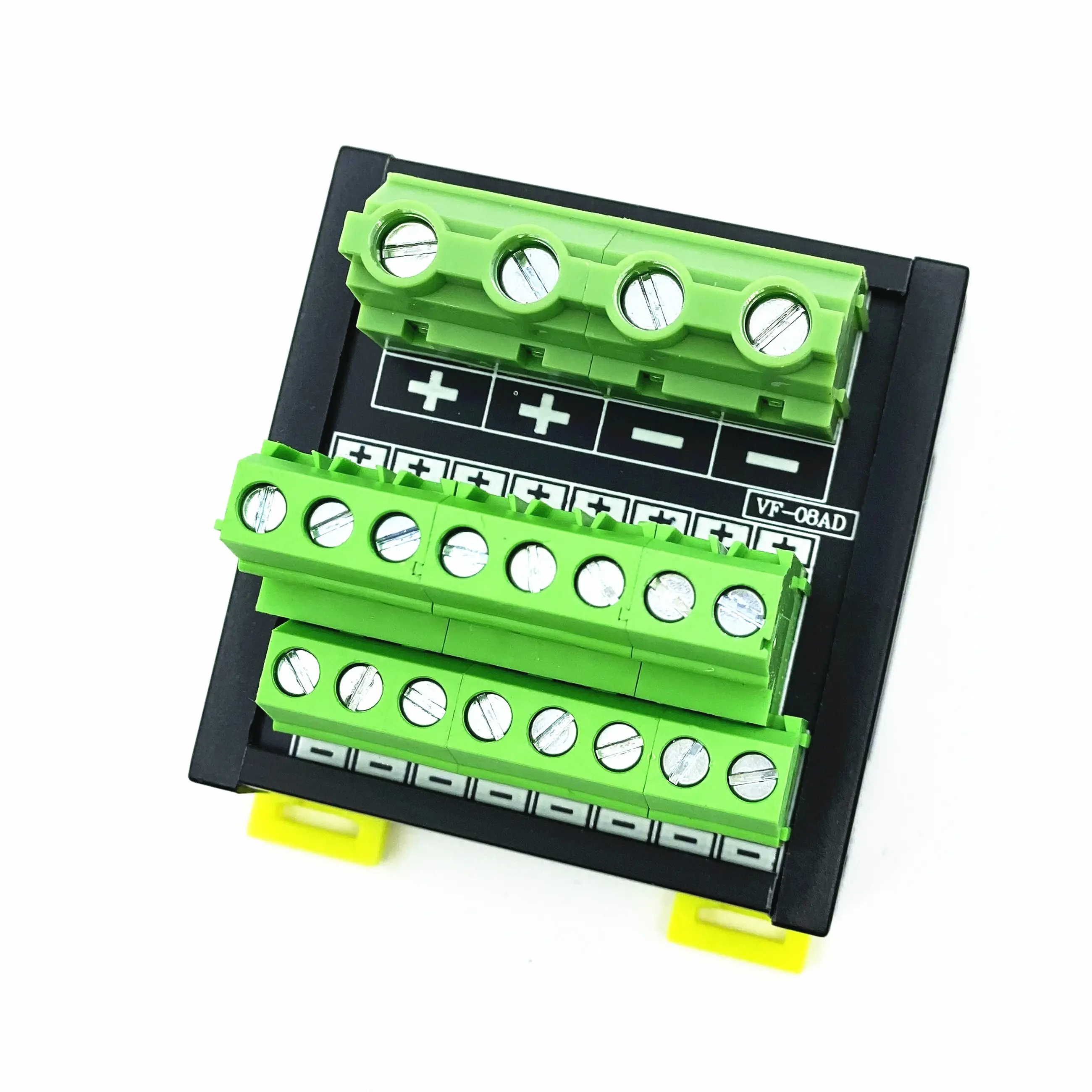

Blocchi di distribuzione di potenza sono dispositivi progettati per la distribuzione elettrica centralizzata. In genere includono terminali di ingresso, terminali di uscita e barre collettrici comuni, rendendo il cablaggio più organizzato e sicuro. Con il montaggio su guida DIN, questi blocchi possono essere installati rapidamente nei quadri di controllo industriali, garantendo una distribuzione di potenza affidabile e una facile manutenzione.
Tra i diversi tipi di blocchi di distribuzione, il a vite Blocco di distribuzione di potenza offre un vantaggio aggiuntivo: una connessione sicura e resistente alle vibrazioni. I terminali a vite trattengono saldamente i conduttori in posizione, impedendo allentamenti anche in presenza di carichi di corrente elevati o vibrazioni meccaniche. Questa caratteristica migliora l'affidabilità complessiva del sistema e rende i blocchi a vite particolarmente adatti ad ambienti industriali impegnativi.
Questi blocchi sono ampiamente utilizzati in ambito industriale e commerciale. Nei quadri di controllo, distribuiscono potenza a PLC, relè e dispositivi di automazione. Nei sistemi di distribuzione di potenza, gestiscono ingressi e uscite AC/DC nelle fabbriche. Nell'illuminazione commerciale, semplificano il cablaggio LED e l'automazione degli edifici. Sono inoltre essenziali nei sistemi di energia rinnovabile, supportando applicazioni solari, eoliche e di accumulo a batteria.
👉 Scoprite di più da Phoenix Contact: Distribution Blocks e Digi-Key – Morsettiere per Applicazioni Industriali
Prodotto consigliato – Scopri di più da AOSI
Scoprite le soluzioni AOSI progettate per l'automazione industriale, i quadri di controllo e i sistemi di alimentazione. Prestazioni affidabili, qualità certificata e opzioni personalizzabili — tutto direttamente dalla fabbrica.
Visualizza maggiori dettagliParte 2: Caratteristiche principali (uno-in/più-out e multi-in/multi-out)

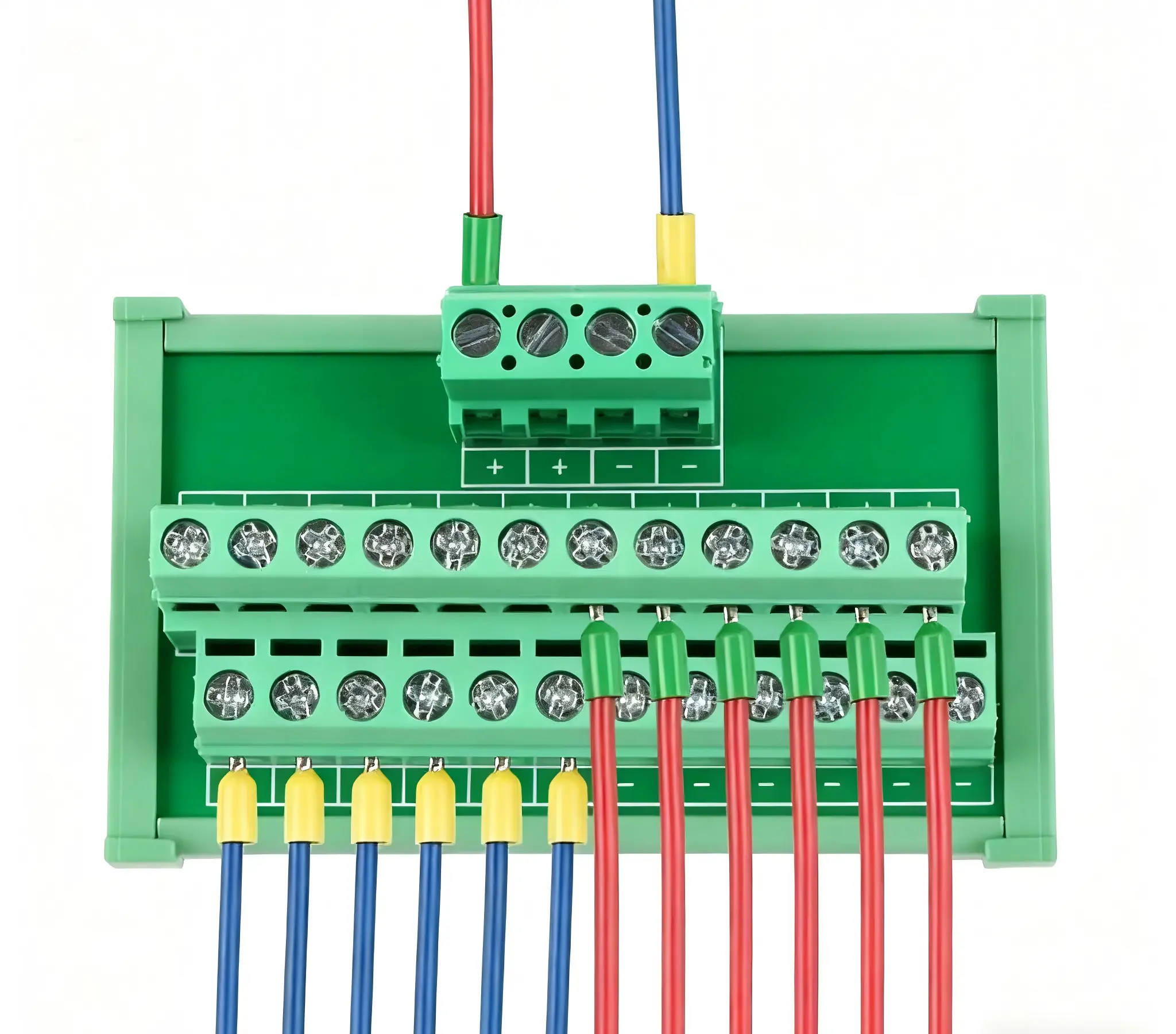

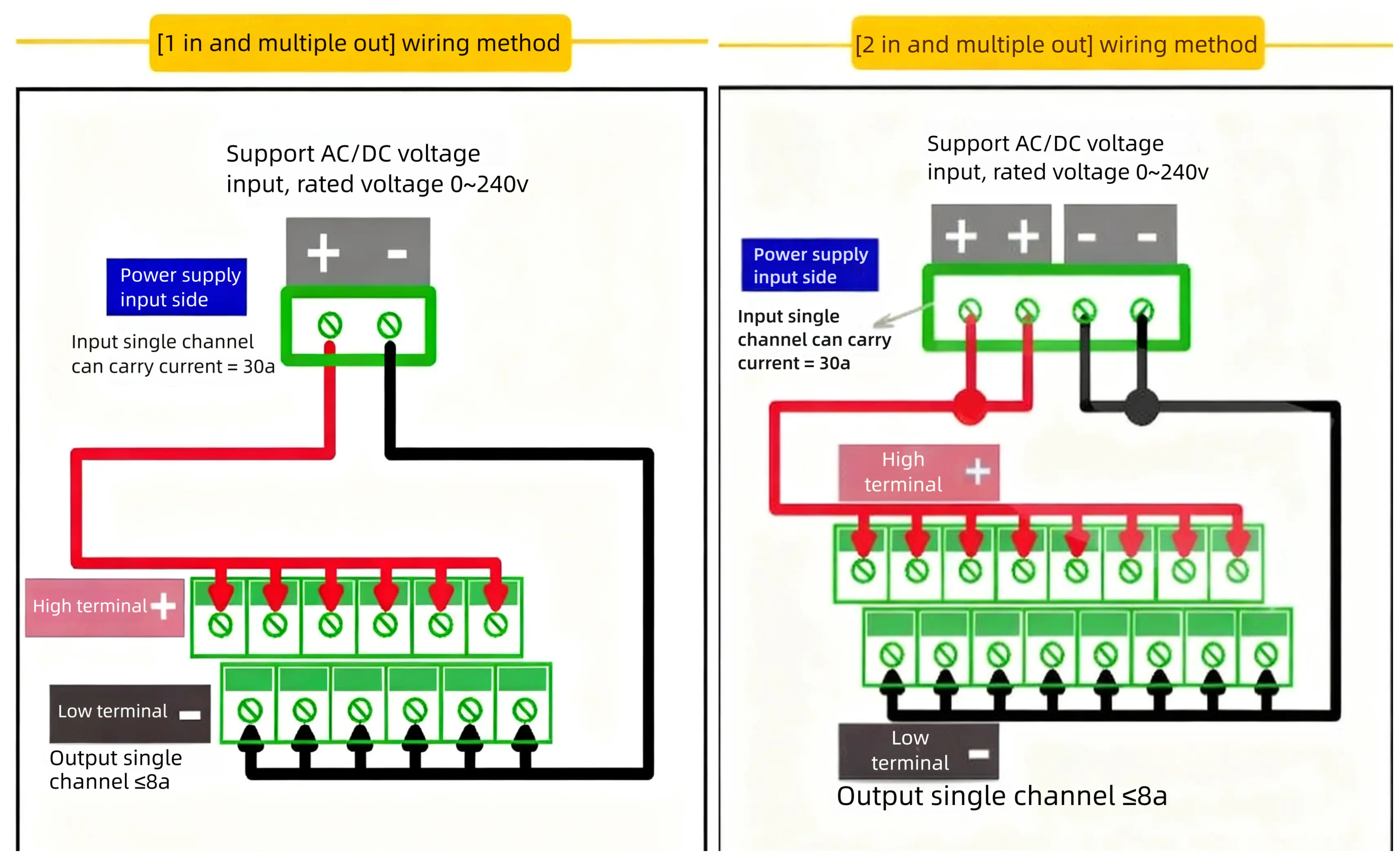

Le caratteristiche distintive dei Blocchi di distribuzione di potenza sono il cablaggio uno-in più-out (ad es. 1 in 6 out) e multi-in multi-out (ad es. 2 in 8 out).
- Uno-in più-out (1→N)
Distribuisce un singolo ingresso di potenza su diverse uscite, ideale per circuiti di illuminazione, ingressi PLC, gruppi di sensori e dispositivi di monitoraggio.
- Multi-in multi-out (N→N)
Consente a più sorgenti di potenza di connettersi e ridistribuirsi su più carichi, essenziale per fabbriche, linee di automazione, accumulo di energia e sistemi di energia rinnovabile.
Caratteristiche aggiuntive includono: montaggio su guida DIN, elevata capacità di corrente (fino a 100 A+), custodia autoestinguente, codifica a colori per la polarità e design per una facile manutenzione.
👉 Riferimento: Weidmüller – Power Distribution Blocks
Parte 3: Vantaggi dell'utilizzo dei blocchi di distribuzione di potenza
A Blocco di distribuzione di potenza non è solo un connettore: è una soluzione progettata per migliorare sicurezza, efficienza e affidabilità a lungo termine in ambito elettrico e sistemi di automazione. I vantaggi vanno oltre il cablaggio semplificato, offrendo valore reale per installatori, ingegneri e utenti finali.
Sicurezza e affidabilità migliorate
Blocchi di distribuzione di potenza sono tipicamente realizzati con materiali autoestinguenti e includono custodie isolate per prevenire il contatto accidentale con conduttori in tensione. Ciò riduce al minimo il rischio di:
- Scossa elettrica per il personale di manutenzione.
- Cortocircuiti causati da fili allentati o esposti.
- Surriscaldamento e rischi di incendio in applicazioni ad alta corrente.
Alcuni blocchi avanzati sono testati secondo Certificazioni UL, CE e RoHS, garantendo la conformità agli standard di sicurezza internazionali per uso industriale.
Espansione flessibile e scalabilità
In ambienti industriali in rapida evoluzione, la flessibilità è fondamentale. Blocchi di distribuzione di potenza consentono ai progettisti di:
- Espandere i circuiti senza riprogettare il quadro.
- Aggiungere nuovi dispositivi come sensori, relè o moduli PLC
- Adattarsi ad aggiornamenti di sistema o modifiche di layout senza sostituire l'intero sistema di cablaggio.
Ciò li rende ideali per impianti di automazione, progetti di energia rinnovabile e sistemi di building automation dove la scalabilità è essenziale.
Installazione che fa risparmiare tempo e manutenzione facile
Rispetto al cablaggio tradizionale, in cui ogni cavo deve essere giuntato o saldato manualmente, Blocchi di distribuzione di potenza:
- Riducono significativamente i tempi di installazione grazie a design modulari preassemblati.
- Garantiscono un'etichettatura chiara dei terminali di ingresso e uscita, facilitando l'identificazione dei circuiti.
- Consentono ai tecnici di isolare e sostituire rapidamente i circuiti difettosi, riducendo al minimo i tempi di fermo.
Ne derivano costi di manodopera inferiori e una maggiore produttività per le fabbriche e i team di manutenzione .

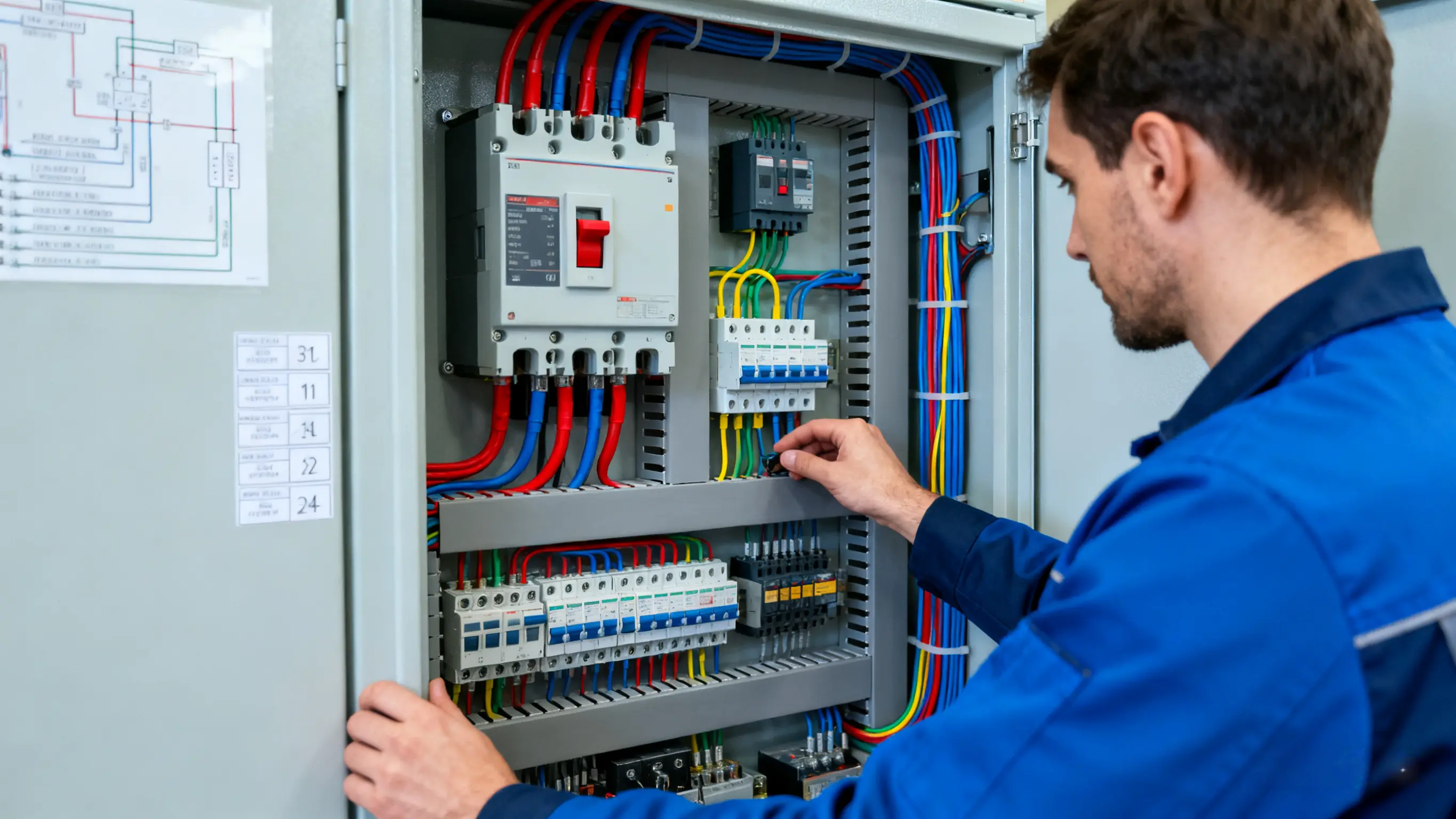

Efficienza dello spazio e ottimizzazione del quadro
In quadri di controllo industriali, lo spazio è spesso limitato. Un Blocco di distribuzione di potenza consolida più fili in un modulo compatto, con i seguenti risultati:
- Layout del quadro più ordinati.
- Riduzione del disordine dei cablaggi e migliore flusso d'aria.
- Maggiore spazio disponibile per ulteriori dispositivi di automazione.
Convenienza economica lungo il ciclo di vita del sistema
Sebbene l'investimento iniziale possa essere leggermente superiore al cablaggio manuale, Blocchi di distribuzione di potenza offrono:
- Meno errori di cablaggio → costi di rilavorazione ridotti.
- Manutenzione più rapida → minori tempi di fermo.
- Lunga durata di servizio → minore frequenza di sostituzione.
Ciò li rende altamente convenienti sia per produttori OEM che per gli utenti finali.
👉 Approfondimento: TE Connectivity – Power Distribution Blocks
Parte 4: Confronto con il cablaggio tradizionale
I metodi di cablaggio tradizionali come la saldatura o la giunzione dei cavi spesso producono layout disordinati, rischi per la sicurezza e manutenzione più difficile. Al contrario, i power distribution blocks forniscono connessioni standardizzate e modulari, riducendo gli errori e migliorando l'efficienza della manutenzione.
| Aspetto | Cablaggio tradizionale | Blocco di distribuzione di potenza |
| Layout | Cavi disordinati, fili aggrovigliati, difficili da organizzare | Struttura ordinata e modulare, percorsi di cablaggio chiari |
| Sicurezza | Giunzioni allentate, isolamento scarso, maggiore rischio di surriscaldamento e incendio | Custodia isolata, terminali sicuri, conformità agli standard UL/CE |
| Installazione | Giunzione o saldatura manuale che richiede tempo | Design modulare preassemblato, rapido montaggio su guida DIN |
| Manutenzione | La risoluzione dei problemi richiede il controllo di più giunzioni | Facile identificazione e sostituzione dei circuiti |
| Costo | Costi di manodopera e rilavorazione più elevati, lunghi tempi di fermo | Costo del ciclo di vita inferiore, minori tempi di fermo, aggiornamenti efficienti |
👉 Riferimento sulla sicurezza: IEC – Norme internazionali per gli impianti elettrici
Parte 5: Come selezionare il power distribution block giusto
Scegliere il giusto Blocco di distribuzione di potenza è essenziale per garantire la sicurezza, l'affidabilità e la convenienza del sistema. Una scelta inadeguata può causare surriscaldamento, capacità di corrente insufficiente o persino guasti al sistema. Di seguito sono riportati i fattori chiave da considerare:
Canali di ingresso/uscita
- Selezionare in base alle esigenze di cablaggio: ad es. 1 in 6 out, 2 in 8 out, 3 in 9 out.
- Per quadri di automazione e controllo, numeri di canali inferiori possono essere sufficienti.
- Per sistemi di energia rinnovabile o impianti industriali, si consigliano morsettiere con capacità maggiore (ad es. 2 in 20 out).
Valori nominali di corrente e tensione
- Corrispondere alla tensione di esercizio del sistema (DC o AC) e garantire un'adeguata capacità di portata di corrente.
- Esempio: i sistemi a 24V DC richiedono spesso valori nominali di corrente inferiori, mentre le linee industriali a 380V AC necessitano di valori nominali superiori.
Metodo di montaggio
- Montaggio su guida DIN: installazione e sostituzione rapide, ideale per quadri industriali.
- Montaggio a pannello: più sicuro, spesso utilizzato in applicazioni pesanti o all'aperto.
Certificazioni e norme
Cercare morsettiere testate secondo norme internazionali quali:
UL, certificazioni CE, RoHS.
Materiali e protezione ambientale
- Scegliere custodie ignifughe (PA66, grado V-0) per la sicurezza a lungo termine.
- Selezionare IP20 o IP65 livello di protezione a seconda che la morsettiera sia utilizzata in interni o in esterni.
Ambiente di applicazione
- Per i sistemi di energia rinnovabile (solare, eolico, accumulo), sono preferibili versioni resistenti ai raggi UV e impermeabili.
- Per l'automazione industriale, le morsettiere modulari compatte per guida DIN sono ideali per risparmiare spazio.
✅ Considerando questi fattori, i progettisti possono garantire che la morsettiera selezionata Blocco di distribuzione di potenza soddisfi sia i requisiti di sicurezza e efficienza operativa, rendendola adatta a un uso a lungo termine e scalabile.
Conclusione
Blocchi di distribuzione di potenza forniscono soluzioni di cablaggio affidabili One-In Multiple-Out e Multi-In Multi-Out per sistemi industriali e commerciali. Semplificano il cablaggio, aumentano la sicurezza e consentono un'espansione flessibile, rendendole indispensabili per la moderna gestione dell'alimentazione.
Un Power Distribution Box ben progettato semplifica il cablaggio, migliora la sicurezza e prolunga la durata dei vostri sistemi elettrici. Contattateci per per saperne di più sulle nostre soluzioni di distribuzione one-in multiple-out e multi-in multi-out per i vostri progetti.
