Home  >  터미널 블록  >  스프링 터미널 블록  >  FS1.5-XX-500-13

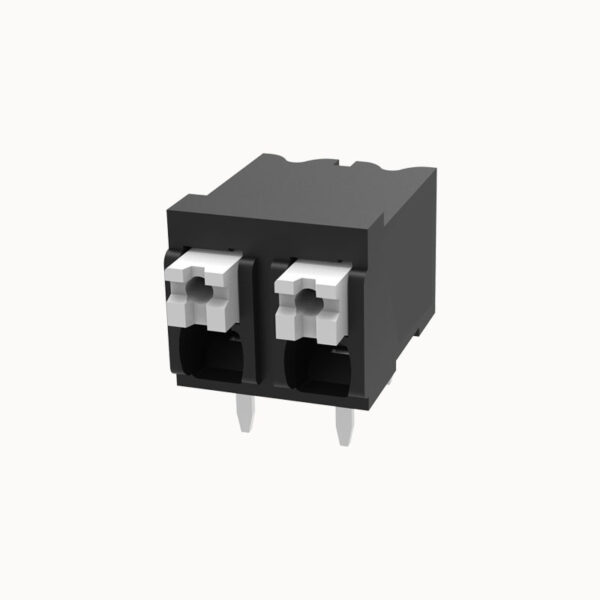

Spring Terminal Block alternative to Dinkle

Spring Terminal Block alternative to Dinkle Side Locking Secure Fixation

Rated current：17.5A
Rated voltage（III/2）：320V
Cross section：1.5mm²
Pitch：5.0mm

견적에 추가

제품 인증

교체 호환성

  • General Type: 5.0mm pitch THR Fixed PCB Spring Block (Angled)
  • Alternative Models: DG212R-THR

제품 이점

  • ☑ Angled wire entry provides a user-friendly and ergonomic wiring experience.
  • ☑ Suitable for automated Through-Hole Reflow (THR) soldering.
  • ☑ A perfect combination of manufacturing efficiency and ease of use.

애플리케이션 시나리오

  • Field-wired devices
  • Interface and communication modules
  • 빌딩 자동화 시스템

연결 용량

도체 단면 솔리드 0.2~1.5mm²
유연한 도체 단면 0.2~1.5mm²
AWG 28~14AWG
스트립 길이 9mm





전기 매개변수 UL

정격 전압(B) 300V
정격 전압(D) 300V
정격 전류(B) 12A
정격 전류(D) 10A





전기 파라미터 lEC

정격 전압 200V
정격 전압(III/3) 200V
정격 전류 17.5A
정격 전압(III/2) 200V
정격 전압(II/2) 320V
정격 서지 전압(III/3) 2.5KV
정격 서지 전압(III/2) 2.5KV
정격 서지 전압(II/2) 2.5KV





엘템 속성

설치 유형 PCB 용접
핀 배열 일직선으로 두 줄
연결 방법 푸시인 스프링 연결
피치 5mm
잠재력 수 2-24P
플러그 가능 여부 아니요
행 수 1





머티리얼 데이터

환경 항목 REACH/RoHS 준수
연락처 자료 구리
접점 금속 표면 주석 도금
접촉 영역 금속 표면 주석 도금
단열재 고온 내성 소재
셸 색상 블랙
가연성 등급 UL94V-0





환경 데이터

주변 온도(작동) -40℃~125℃(depending on derating curve)
-40℃~130℃(depending on derating curve)
주변 온도(보관/운송) -40℃~70℃



브랜드 AOSI
포장 단위 100
최소 주문 수량 50
제품 무게(g):
02P 1.08
03P 1.62
04P 2.16
05P 2.7
06P 3.24
07P 3.78
08P 4.32
09P 4.86
10P 5.4
11P 5.94
12P 6.48
13P 7.02
14P 7.56
15P 8.1
16P 8.64
17P 9.18
18P 9.72
19P 10.26
20P 10.8
21P 11.34
22P 11.88
23P 12.42
24P 12.96
FS1.5-XX-500-13AOSI.pdf
PDF 다운로드
