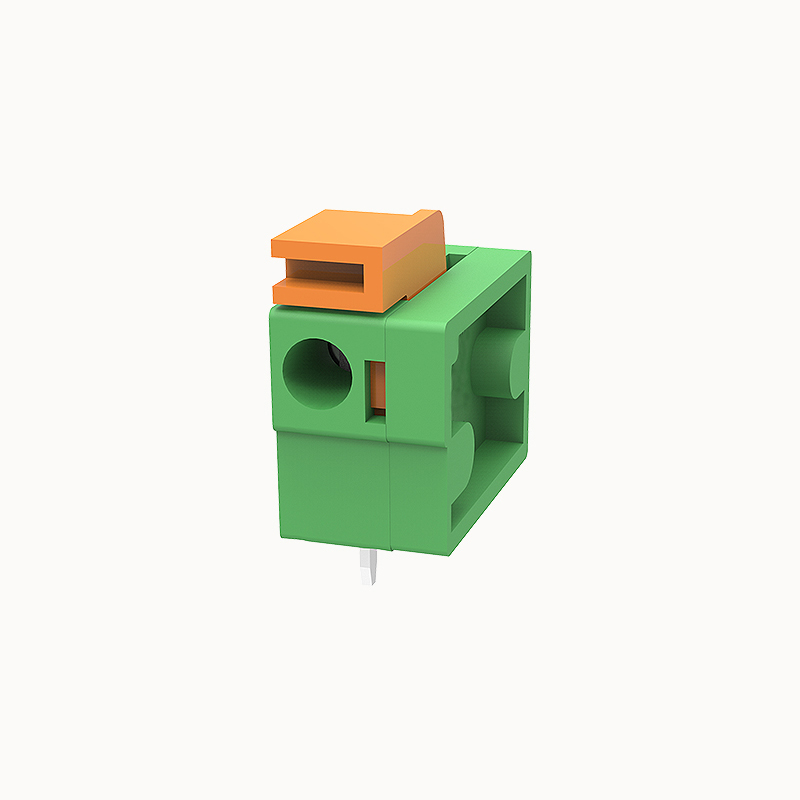

Bloco de terminais de mola

Bloco de terminais de mola com cablagem fiável para saídas de PLC

Corrente nominal: 10A
Tensão nominal: 300 V
Gama de fios: 24-14 AWG
Passo: 7,5mm/7,62mm
Montagem: Soldadura por onda

Adicionar à cotação

Certificação de produtos

Compatibilidade de substituição

  • Tipo geral: Conector de mola conectável invertido, passo largo 7,62mm
  • Modelos alternativos: DG142R

Vantagens do produto

  • ☑ Permite ligações fio-a-fio de alta potência com gaiola de mola sem ferramentas.
  • ☑ Passo largo de 7,62mm para aplicações de alta tensão e corrente.
  • ☑ Um componente essencial para criar interligações flexíveis de alta potência.

Cenários de aplicação

  • Eletrónica de potência
  • Tecnologia de acionamento
  • Extensões de potência cabo-a-cabo

Capacidade de ligação

Secção transversal do condutor sólido 0,2~1,5mm²
Secção transversal do condutor flexível 0,2~1,5mm²
AWG 22~16AWG
Comprimento da tira 10 mm





Parâmetros eléctricos UL

Tensão nominal (B) 300V
Tensão nominal (C) 300V
Tensão nominal (D) 300V
Corrente nominal (B) 10A
Corrente nominal (D) 10A
Corrente nominal (C) 10A





Parâmetros eléctricos lEC

Tensão nominal 250V
Corrente nominal 15A
Tensão nominal (III/2) 250V
Tensão nominal de pico (III/2) 2KV





ltem propriedades

Direção da ligação 0°
Tipo de instalação Soldadura de PCB
Disposição dos pinos Linha dupla em linha reta
Método de ligação Ligação de mola de pressão
Passo 7,62 mm
Número de potenciais 2-24P
Conectável ou não não
Número de linhas 1





Dados do material

Artigos ambientais Em conformidade com REACH/RoHS
Material de contacto Liga de cobre
Ponto de contacto superfície metálica estanhado
Materiais de isolamento PA66
Grupo de materiais de isolamento Ⅰ
Classificação de inflamabilidade UL94V-0





Ensaios mecânicos

Especificação de ensaio UL1059/IEC60998





Dados ambientais

Temperatura ambiente (funcionamento) -40℃~105℃(dependendo da curva de desclassificação)



Marca AOSI
Unidade de embalagem 100
Quantidade mínima de encomenda 50
Peso do produto (g):
01P 1.52
02P 2.8
03P 4.08
04P 5.36
05P 6.64
06P 7.93
10P 13.05
12P 15.61
16P 20.74
FS1.5-XX-762-01AOSI.pdf
Descarregar PDF
