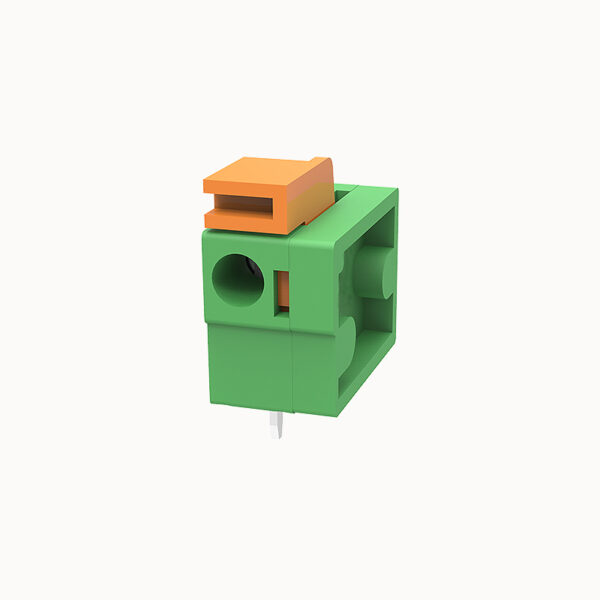

Пружинный клеммный блок

Пружинная клеммная колодка, надежная проводка для выходов ПЛК

Номинальный ток: 10 А
Номинальное напряжение: 300 В
Диапазон проводов: 24-14 AWG
Шаг: 7.5mm/7.62mm
Монтаж: Волновая пайка

Добавить в цитатник

Сертификация продукции

Совместимость с заменой

  • Общий тип: 7.62mm широкий шаг, инвертированный подключаемый пружинный соединитель
  • Альтернативные модели: DG142R

Преимущества продукции

  • ☑ Обеспечивает соединения провод-провод высокой мощности с беспроводной пружинной клеткой.
  • ☑ Широкий шаг 7.62mm для применений с высоким напряжением и током.
  • ☑ Ключевой компонент для создания гибких межсоединений высокой мощности.

Сценарии применения

  • Силовая электроника
  • Технология привода
  • Силовые удлинения кабель-кабель

Мощность подключения

Поперечное сечение проводника сплошное 0.2~1.5 мм²
Поперечное сечение гибкого проводника 0.2~1.5 мм²
AWG 22~16AWG
Длина полосы 10 мм





Электрические параметры UL

Номинальное напряжение (B) 300V
Номинальное напряжение (C) 300V
Номинальное напряжение (D) 300V
Номинальный ток (B) 10A
Номинальный ток (D) 10A
Номинальный ток (C) 10A





Электрические параметры lEC

Номинальное напряжение 250V
Номинальный ток 15A
Номинальное напряжение (III/2) 250V
Номинальное импульсное напряжение (III/2) 2KV





свойства ltem

Направление подключения 0°
Тип установки Сварка печатных плат
Расположение контактов Двойной ряд по прямой
Способ подключения Вставное пружинное соединение
Pitch 7,62 мм
Количество потенциалов 2-24P
Подключаемый или нет нет
Количество строк 1





Данные о материале

Экологические предметы Соответствует требованиям REACH/RoHS
Контактный материал Медный сплав
Место контакта металлическая поверхность луженый
Изоляционные материалы PA66
Группа изоляционных материалов Ⅰ
Степень воспламеняемости UL94V-0





Механические испытания

Спецификация испытаний UL1059/IEC60998





Экологические данные

Температура окружающей среды (эксплуатация) -40℃~105℃ (в зависимости от кривой дератизации)



Бренд AOSI
Упаковочный блок 100
Минимальное количество заказа 50
Вес продукции (г):
01P 1.52
02P 2.8
03P 4.08
04P 5.36
05P 6.64
06P 7.93
10P 13.05
12P 15.61
16P 20.74
FS1.5-XX-762-01AOSI.pdf
PDF Download
