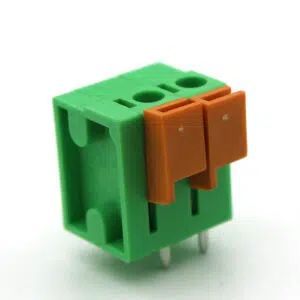

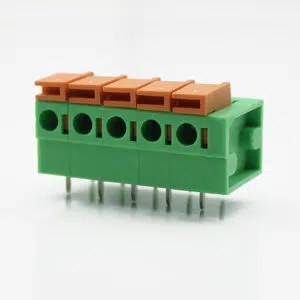

Bloque de terminales de resorte

Bloque de terminales de resorte Cableado fiable para salidas de PLC

Corriente nominal: 10A
Tensión nominal: 300 V
Gama de cables: 24-14 AWG
Paso: 7,5 mm/7,62 mm
Montaje: Soldadura por ola

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

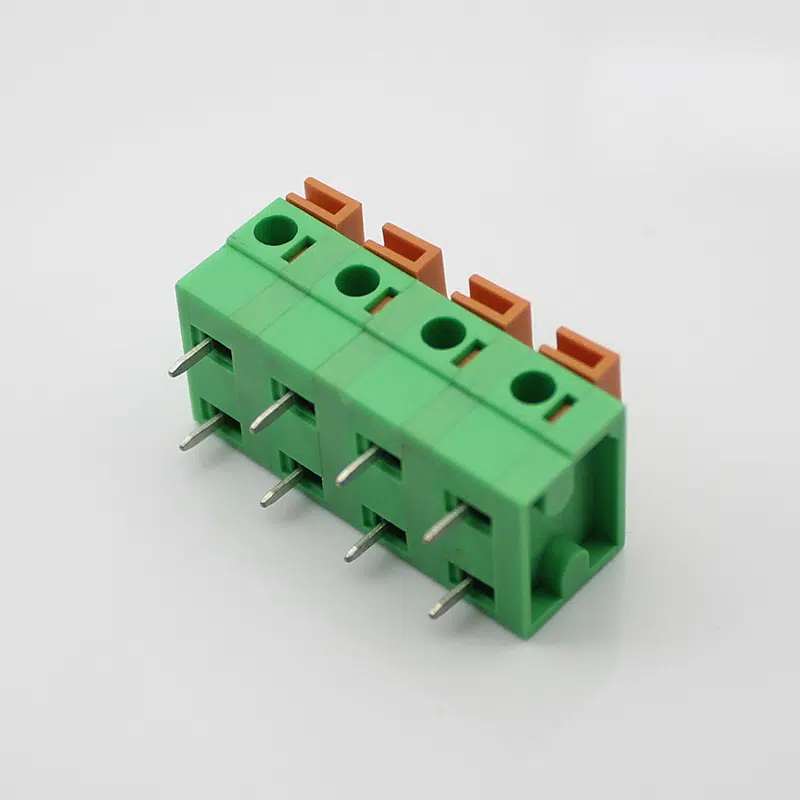

  • Tipo General: Conector de resorte enchufable invertido de paso ancho de 7,62 mm
  • Modelos alternativos: DG142R

Ventajas del producto

  • ☑ Permite conexiones de alta potencia entre hilos con una jaula de resorte sin herramientas.
  • ☑ Paso ancho de 7,62 mm para aplicaciones de alta tensión y corriente.
  • ☑ Un componente clave para crear interconexiones flexibles y de alta potencia.

Escenarios de aplicación

  • Electrónica de potencia
  • Tecnología de accionamiento
  • Extensiones de alimentación de cable a cable

Capacidad de conexión

Sección transversal del conductor sólido 0,2~1,5mm².
Sección transversal del conductor flexible 0,2~1,5mm².
AWG 22~16AWG
Longitud de la banda 10 mm





Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (C) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 10A
Corriente nominal (D) 10A
Corriente nominal (C) 10A





Parámetros eléctricos lEC

Tensión nominal 250V
Corriente nominal 15A
Tensión nominal(III/2) 250V
Sobretensión nominal(III/2) 2KV





propiedades ltem

Dirección de conexión 0°
Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila en línea recta
Método de conexión Conexión por muelle a presión
Pitch 7.62mm
Número de potenciales 2-24P
Conectable o no no
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Punto de contacto superficie metálica estañado
Materiales de aislamiento PA66
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba UL1059/IEC60998





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
01P 1.52
02P 2.8
03P 4.08
04P 5.36
05P 6.64
06P 7.93
10P 13.05
12P 15.61
16P 20.74
FS1.5-XX-762-01AOSI.pdf
Descargar PDF
