PCB Clip de montaje en carril DIN

Características principales

Cumplimiento de las normas mundiales

Instalación rápida Snap-On

Máximo ahorro de espacio

Actualizaciones modulares sencillas

Solicitar presupuesto
Descargar catálogo

Montaje fiable en carril DIN con soportes de carril de 35 mm

¿Busca una forma rápida y sin herramientas de asegurar los dispositivos de su armario eléctrico? Esta página reúne tres soporte para carril din opciones: un clip de plástico verde ligero, una base de liberación por resorte negra y una placa de acero niquelado. Cada modelo se bloquea en cualquier soporte de carril estándar de 35 mm con una sola presión, sin necesidad de taladrar.

La versión de plástico ofrece bajo peso y aislamiento para los complementos PLC; la unidad de muelle negro soporta frecuentes cambios en los bancos de pruebas; la placa metálica soporta desde -40 °C hasta +85 °C y vibraciones de 2 g, perfecta para equipos de exterior o de uso intensivo. Los patrones pretaladrados admiten módulos RJ45, USB, M12 o CC, lo que hace que el armario sea compacto y de fácil mantenimiento.

Serie DRG-01/02/03/04 Clips de montaje de plástico a presión para carril DIN

Disponible en negro, verde o gris, la placa de montaje en carril DIN DRG-01 garantiza una integración segura y eficaz de los componentes. Encaje este robusto soporte de carril de 35 mm en cualquier carril estándar, creando una configuración estable y profesional. Sus dimensiones precisas permiten un montaje sin fisuras para diversas aplicaciones industriales, y se completa con la tornillería incluida.

Montaje rápido a presión

Tornillos de montaje incluidos

Material respetuoso con el medio ambiente

Soporte versátil de componentes

Estabilidad en longitud ampliada

Más información
DRG01~04 Clips de montaje para carril DIN

DRG-05/06/07/08 Placa de montaje para carril DIN con muelle de liberación rápida

Este robusto soporte de carril encajable, que ofrece una solución de montaje segura y fiable, también funciona como un práctico clip de montaje en carril DIN de 35 mm. Su construcción duradera con un mecanismo de bloqueo integrado garantiza una fijación firme y estable a carriles DIN estándar. Sólo tiene que utilizar este clip de montaje en carril DIN para crear al instante una configuración fiable para paneles de control industrial y sistemas de automatización, simplificando la instalación y el mantenimiento.

Instalación sin herramientas

Construcción de plástico resistente

Simplifica el mantenimiento sobre el terreno

Diseño aerodinámico

Optimiza el espacio del panel

DRG-05

DRG-06

DRG-07

DRG-08

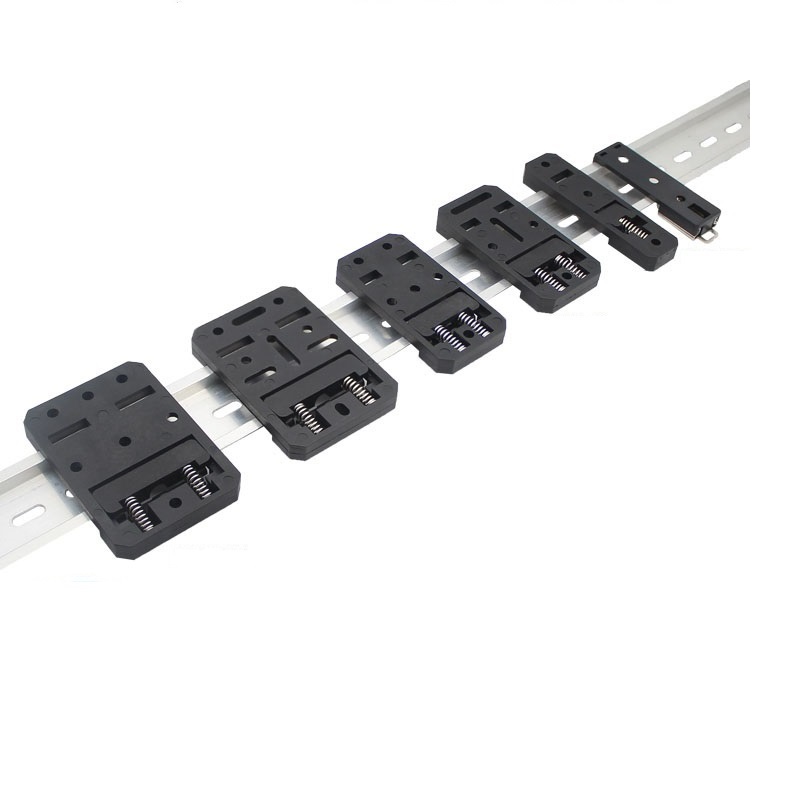

DRG05~08 Placa de montaje para carril DIN

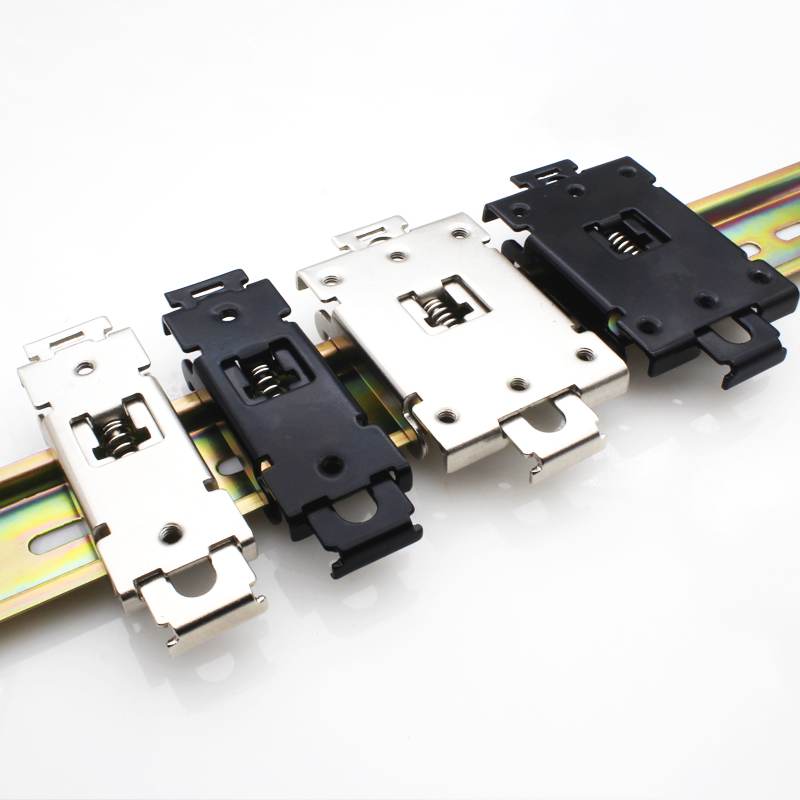

DRG-09/10 Clip metálico de seguridad para montaje en carril DIN

Este adaptador de panel a carril de alta resistencia ofrece una durabilidad superior y un rendimiento fiable. Su innovador mecanismo de resorte sin herramientas garantiza un montaje excepcionalmente rápido y seguro en carriles DIN estándar. Diseñado como un robusto adaptador de montaje en carril DIN de 35 mm, simplifica la instalación y extracción de componentes montados en carril DIN. Este soporte es perfecto para aplicaciones industriales exigentes que requieren eficiencia y estabilidad duradera.

Acción de resorte fiable

Ajuste DIN estándar de 35 mm

Agiliza el proceso de montaje

Acabado resistente a la corrosión

Múltiples orificios para tornillos M4

Más información
DRG09~10 Soporte para montaje en carril DIN

Adaptadores de montaje de carril DIN personalizados para su instalación industrial.

En AOSIEntendemos la demanda crítica de una integración de componentes segura y eficaz en cada panel de control industrial. Basándonos en muchos años de experiencia en ingeniería de precisión, diseñamos una gama completa de soluciones, desde robustas clips de montaje para carril din hasta versátiles soportes ajustables para pcb de carril DIN. Sea cual sea su componente exclusivo o sus requisitos de espacio, le ofrecemos prototipos de entrega rápida y producción escalable que se adaptan perfectamente a su marca y a sus estándares de calidad.

- Diseños de montaje a medida: Elija dimensiones específicas, mezclas de materiales o características personalizadas para sus componentes.

- Durabilidad industrial: Fabricados con plástico de alta resistencia o metales robustos, garantizan un rendimiento duradero.

- Instalación y optimización rápidas: Mecanismos sin herramientas y dimensiones compactas para agilizar el montaje y maximizar el espacio.

- Amplio soporte de aplicaciones: Respuestas rápidas para la integración de placas de circuito impreso, el montaje de módulos y la configuración de diversos paneles de control.

Nuestra dedicación radica en ofrecer soluciones de montaje en carril AOSI Din que no sólo cumplan sus expectativas, sino que las superen, elevando la reputación de su marca en el mercado de la automatización industrial.

Enviar Catalogo

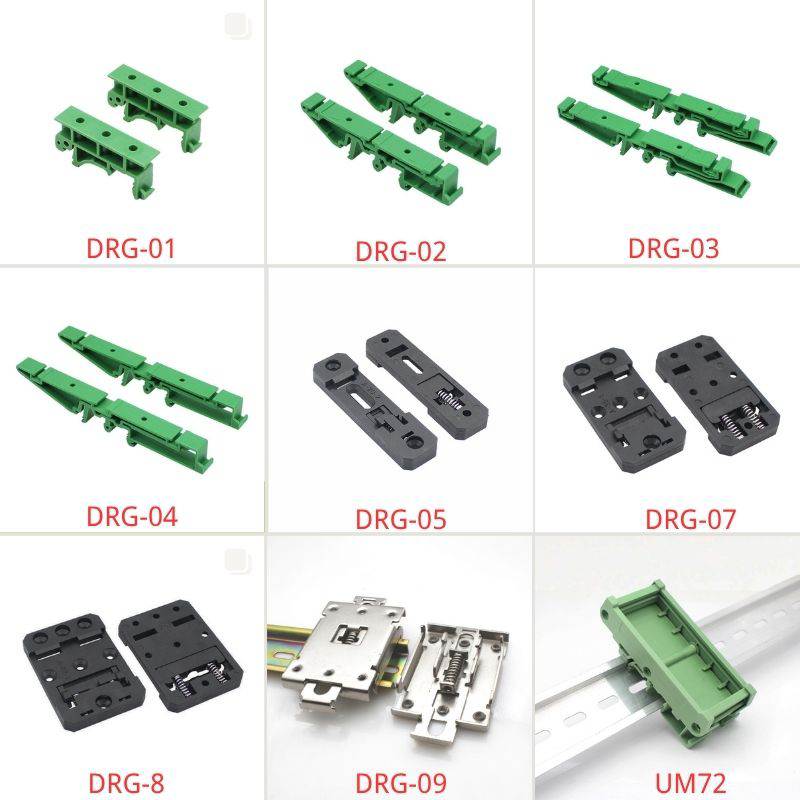

Collage de adaptadores de panel a carril personalizables

¿Por qué elegir AOSI Electronics como socio?

Certificado por UL CE RoHS
Certificado por UL/CE/RoHS

En AOSI Electronics, todos nuestros bloques de terminales y conectores se someten a pruebas rigurosas y están totalmente certificados:

✅ UL, CE, RoHSy REACH compatible

✅ 100% inspección de calidad antes del envío

✅ Cumplimiento estricto de ISO 9001:2015 normas de gestión de la calidad

✅ Diseños ignífugos, resistentes a altas temperaturas y a prueba de vibraciones para entornos industriales.

🔒 Una conexión fiable comienza con componentes certificados. No hacemos concesiones en materia de seguridad y conformidad.

Sólida capacidad de fabricación(1)
Capacidad de fabricación

Como fábrica directa con más de 15 años de experiencia en la producción de bloques de terminales, AOSI proporciona:

🔧 Cambio 30 máquinas de moldeo por inyección

🧰 En la empresa diseño de herramientas y moldes capacidades

👷 Más de 50 trabajadores cualificados y 8 líneas de producción

🚚 Rendimiento mensual superior a 5 millones de piezas

Desde la creación de prototipos hasta la entrega a granel, ofrecemos plazos de entrega estables, MOQ flexibley una calidad constante de los productos.

Capacidad OEM y alcance mundial
Capacidad OEM/ODM

Tanto si es usted distribuidor, integrador de sistemas u OEM, AOSI está preparada para ayudarle en su crecimiento:

🌐 Exportar a Más de 40 países en Europa, Asia y América

🧩 Opciones personalizables: número de clavijas, logotipo, color, material de la carcasa, embalaje

🤖 Soporte de ingeniería para paso especial, diseño de bloques modulares y aplicaciones de alta corriente.

📦 Hablamos su idioma: comunicación rápida, planos, muestras y apoyo logístico global.

Contacte con nuestro equipo de ventas

Preguntas frecuentes Montaje en carril DIN

No, nosotros los de la AOSI clips de montaje para carril din La mayoría tienen un diseño de resorte o a presión.
Por lo general, esto permite una instalación rápida y sin herramientas directamente en carriles DIN estándar,
simplificar el montaje.

Sí, un soporte de montaje en carril DIN para pcb suele contar con orificios de montaje ajustables. Su
La base más ancha se adapta con seguridad a varios tamaños de placas de circuito impreso, lo que garantiza un panel de control versátil
integración.

Sí, ofrecemos personalización para nuestros productos de adaptador de montaje de carril DIN de 35 mm. Opciones
incluyen dimensiones a medida, materiales específicos, colores personalizados y marcas para satisfacer sus
necesidades únicas.

Sí, nuestros soportes de montaje para carril DIN están diseñados para cumplir las normas industriales pertinentes.
Las certificaciones específicas, como el listado UL, varían según la serie; consulte las fichas técnicas de los productos para obtener más información.
detalles de cumplimiento.

Para clip de montaje en carril din acero inoxidable utilizamos las resistentes calidades SUS304 o SUS316. Si lo desea, nuestro equipo de asistencia técnica puede facilitarle datos detallados de las pruebas de durabilidad.

Sí, los clips de montaje para carril DIN de nuestra empresa son compatibles con carriles DIN de 35 mm, a
estándar común. Las dimensiones exactas varían según el modelo; por ejemplo, nuestro clip DRG09 mide 80,5 mm.
largo.

La capacidad de carga máxima de nuestro soporte de montaje para carril DIN varía según el modelo y el material.
Consulte la hoja de datos del producto específico para obtener información detallada sobre la capacidad de carga y la aplicación.
directrices.

Nuestro MOQ y precios al por mayor para clips de montaje para carril din varían según el modelo y el volumen del pedido.
Póngase en contacto directamente con nuestro equipo de ventas para obtener un presupuesto a medida basado en sus necesidades específicas.

Sí, los soportes de montaje para carril DIN de AOSI están fabricados con materiales robustos y de calidad industrial.
materiales. Soportan entornos duros como temperaturas extremas y vibraciones,
garantizando un rendimiento fiable.

El plazo de entrega habitual para pedidos grandes de clips de montaje en carril DIN suele oscilar entre 4 y 8 semanas. Esto depende del volumen del pedido y de la configuración específica del producto. Póngase en contacto con nuestro equipo de ventas para obtener un plazo preciso.

Listo para acelerar sus soluciones de instalación？

Hable hoy mismo con nuestros ingenieros de aplicaciones y obtenga un kit de muestra gratuito de montaje en carril DIN.

Solicitar presupuesto

Capítulo 1. ¿Qué es el montaje en carril DIN?

El montaje en carril DIN es un método estandarizado para encajar componentes eléctricos y electrónicos en un carril metálico de 35 mm definido por primera vez por el Instituto Alemán de Normalización (DIN). Mediante el uso de soportes con resortes o tornillos, los ingenieros pueden preensamblar placas de circuito impreso, relés, fuentes de alimentación, PLC y terminales de E/S fuera del panel y, a continuación, encajar todo el conjunto en su sitio en cuestión de segundos.

Este enfoque plug-and-play mantiene el cableado ordenado, ahorra espacio en el armario, agiliza el mantenimiento y simplifica futuras actualizaciones. Además, cumple las normas EN e IEC, lo que lo convierte en una opción universal para paneles de control de todo el mundo. Para una solución lista para usar Soporte para montaje en carril DINcompatible con raíles de 35 mm, explore nuestra serie DGR-01-04.

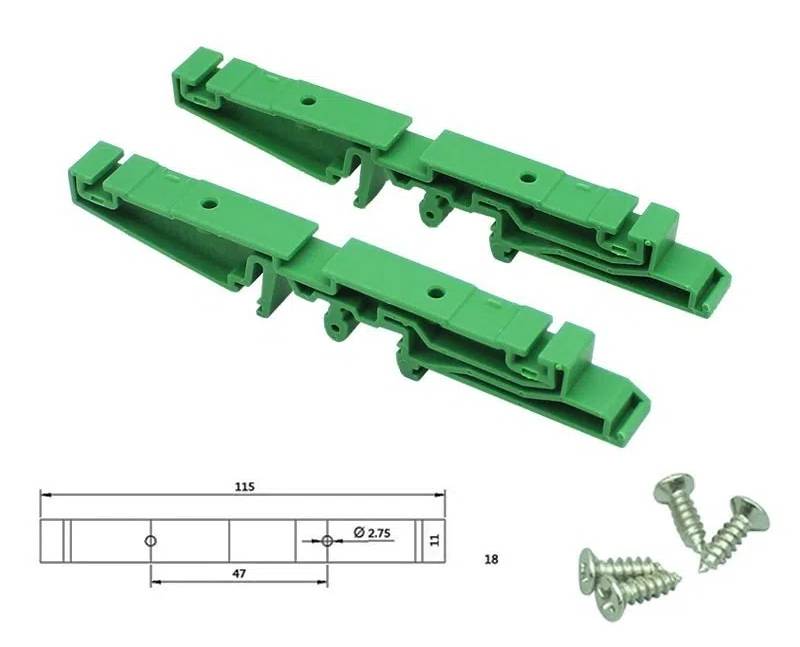

soporte de montaje en carril din dgr-03

En su núcleo, el sistema utiliza un carril DIN metálico, normalmente un perfil perforado o ranurado de 35 mm de ancho. La eficacia y adaptabilidad del montaje en carril DIN se deben en gran medida a la perfecta interacción de sus componentes principales:

  • Soportes de carril de 35 mm integrados: Muchos dispositivos se diseñan específicamente con un Soporte de carril de 35 mm. Esto permite un montaje rápido y sin herramientas directamente en el carril DIN. La ventaja es evidente: simplifica significativamente el montaje, reduce el tiempo de instalación y minimiza la necesidad de hardware adicional.
  • Adaptadores de panel a raíl: En el caso de los componentes no diseñados intrínsecamente para el montaje en carril, se debe instalar un Montaje en carril DIN sirve de interfaz crucial. Estos adaptadores convierten los dispositivos estándar de montaje en panel -como determinadas fuentes de alimentación o módulos de interfaz- en unidades compatibles con carril DIN. Esta adaptabilidad aumenta enormemente la flexibilidad y modularidad del sistema.

Este enfoque estandarizado mejora en última instancia la eficacia del diseño, el mantenimiento y las futuras actualizaciones de los paneles de control industrial, ya que proporciona una solución de montaje cohesionada y fácil de gestionar.

Capítulo 2. ¿Cómo instalar y retirar el soporte?

En el control industrial, los soportes son vitales para asegurar los componentes eléctricos. Aunque aparentemente sencillas, su montaje y desmontaje exigen precisión, sobre todo en lo que se refiere a distancia entre raíles y placa de montaje din rail. Comprender estos matices es crucial para que las operaciones sean seguras y eficientes.

Comprender el espacio libre de los raíles

Antes de pasar a la instalación, es necesario comprender Despeje de vías. En entornos industriales, este concepto crucial define el mínimo distancias de seguridad entre los componentes dentro de una caja. El mantenimiento de estas separaciones garantiza el correcto funcionamiento del equipo y la seguridad del personal.
Ignorar el espacio libre adecuado en espacios confinados puede tener graves repercusiones:

  • Mala disipación del calor: Los componentes electrónicos generan calor. Una holgura insuficiente provoca sobrecalentamiento, acorta la vida útil y puede causar averías.
  • Dificultades de mantenimiento: Los espacios reducidos imposibilitan la inspección, reparación o sustitución por parte de los técnicos, lo que aumenta significativamente la complejidad y el tiempo de inactividad.
  • Peligros para la seguridad: Ciertas conexiones pueden requerir espacio operativo. Un espacio operativo inadecuado podría provocar contactos accidentales o cortocircuitos.
  • Problemas de compatibilidad: Una futura ampliación, quizá con un nuevo Soporte de PCB para carril DIN u otros módulos, se convierte en un reto sin una planificación espacial inicial. Un soporte ajustable puede ayudar a mitigar esto al permitirte optimizar el espacio.

Por lo tanto, a la hora de instalar cualquier soporte, sobre todo dentro de armarios eléctricos complejos, es imprescindible tener en cuenta tanto espacio vertical (espacio arriba y abajo) y espacio horizontal (espacio a ambos lados) para garantizar que su equipo tenga espacio para "respirar".

Método de instalación en carril DIN

La instalación del carril DIN en sí suele ser sencilla, ya que normalmente se fijan a la placa posterior del armario eléctrico con tornillos. Sin embargo, el montaje de dispositivos en el carril DIN requiere una técnica específica:
Preparación:

  • Seleccione el carril DIN correcto: Asegúrate de que la longitud y el tipo de raíl (como el TS35 común) se adaptan a tus dispositivos y al espacio de montaje disponible.

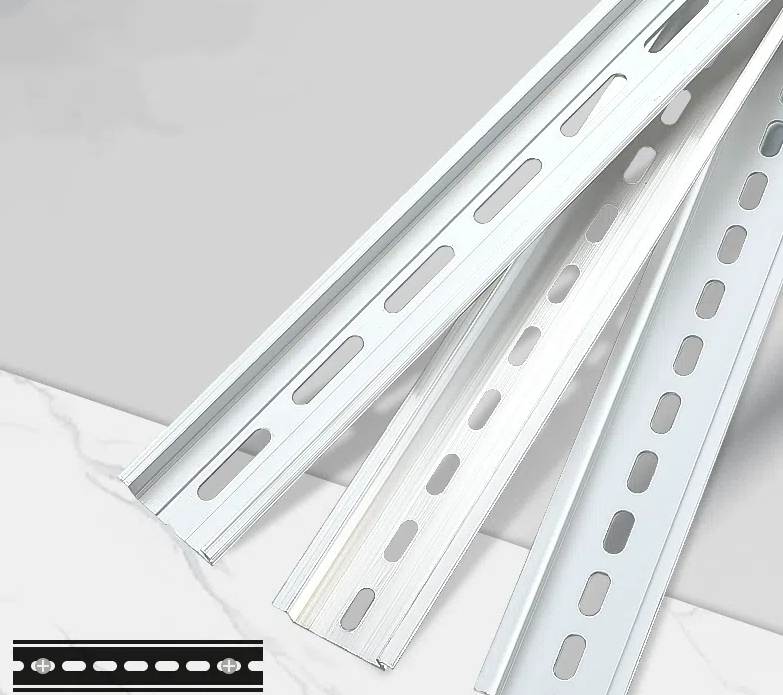

TS35 carril DIN
  • Reúne herramientas: Normalmente, sólo necesitará un destornillador (Phillips o plano, según el tipo de tornillo) y un destornillador plano pequeño o una herramienta especializada para ayudar con los pestillos de los dispositivos.
  • Compruebe la compatibilidad del dispositivo: Confirme que su dispositivo tiene los clips o ranuras apropiados en su parte inferior para Montaje en carril DIN.

Fijación del carril DIN:

  • Coloque el carril DIN: Coloque el riel en la placa posterior del armario eléctrico en el lugar que desee.
  • Utilice tornillos a través de los orificios pretaladrados del raíl para fijarlo firmemente a la placa posterior. Asegúrese de que el raíl esté nivelado y estable.

Montaje del dispositivo en el carril DIN:

  • Engancha el borde superior: La mayoría de los dispositivos de carril DIN incorporan uno o varios clips superiores. Inclina ligeramente el dispositivo y engancha su borde superior en el borde superior del carril DIN.
  • Pulsa Abajo: Manteniendo enganchado el borde superior, presione firmemente la parte inferior del dispositivo. Oirá un "clic" o sentirá que el pestillo se engancha, lo que indica que el dispositivo está bien sujeto al raíl.
  • Verifique la estabilidad: Mueva suavemente el dispositivo para asegurarse de que no está suelto.

Método de extracción de dispositivos de carril DIN

Retirar dispositivos de un carril DIN es igual de rápido, pero requiere una técnica cuidadosa para evitar dañar el dispositivo o el carril:
1. Desconexión segura: Antes de desmontar cualquier dispositivo eléctrico, asegúrese siempre de que el circuito correspondiente está completamente desenergizado y que se han tomado precauciones de seguridad para evitar una reconexión accidental. Esto es el paso más crítico!
2. Suelte el pestillo inferior:

  • Pestillo de palanca: Muchos dispositivos de carril DIN tienen una palanca móvil de plástico o metal en la parte inferior. Utilice un pequeño destornillador de punta plana (o una herramienta especializada) para hacer palanca suavemente hacia arriba o hacia abajo para liberar el pestillo inferior del dispositivo.
  • Pestillo fijo: Algunos dispositivos no tienen palanca. En su lugar, tendrá que ejercer una ligera presión hacia fuera en la parte inferior del dispositivo mientras lo levanta simultáneamente del raíl. Esto requiere un poco de delicadeza, así que tenga cuidado de no utilizar una fuerza excesiva.
  • Cierre de botón: Algunos dispositivos disponen de un pulsador o zona en la parte inferior que, al pulsarlo, libera el pestillo.

3. Levantar y retirar: Una vez liberado el pestillo inferior, levante suavemente la parte inferior del dispositivo y, a continuación, levante todo el dispositivo para separarlo del borde superior del carril DIN.
A través de esta guía, ahora debería tener una comprensión más clara de la importancia del despeje de carriles y dominar los métodos básicos de Montaje en carril DIN. ¿Está preparado para afrontar su próxima instalación de soportes con confianza?

Capítulo 3. Aplicación y ventajas del montaje en carril DIN en diversos ámbitos

El montaje en carril DIN es un método omnipresente y esencial para organizar y fijar componentes eléctricos y de control dentro de armarios y maquinaria industriales. Su adopción generalizada se debe a sus numerosas ventajas en diversas aplicaciones.
Aplicaciones
Soporte para carril DIN es fundamental en diversos sectores, desde la automatización de fábricas y los sistemas de gestión de edificios hasta las telecomunicaciones y la distribución de energía. Es la solución perfecta para el montaje:

  • Interruptores automáticos y contactores: Proporcionar una disposición segura y accesible.
  • PLC y HMI: Integración modular de sistemas de control.
  • Fuentes de alimentación y bloques de terminales: Garantizar una distribución de energía y un cableado ordenados y seguros.
  • Relés y módulos de interfaz: Facilita la lógica de control compleja y el encaminamiento de señales.

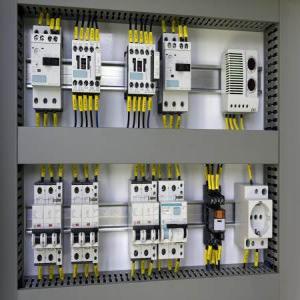

Interruptores automáticos y contactores

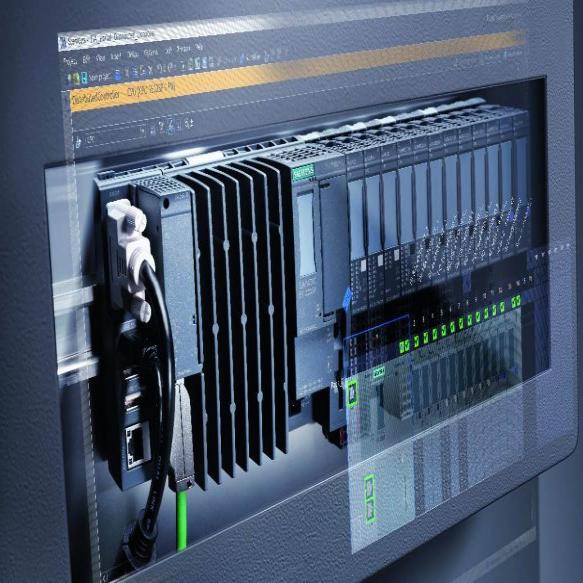

PLC y HMI

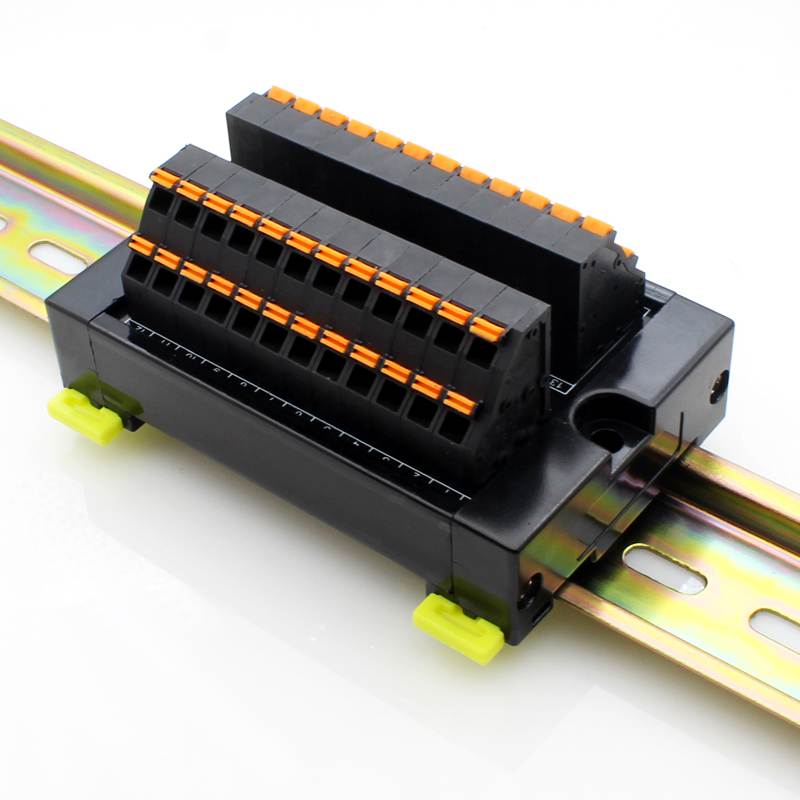

Fuentes de alimentación y regletas de bornes

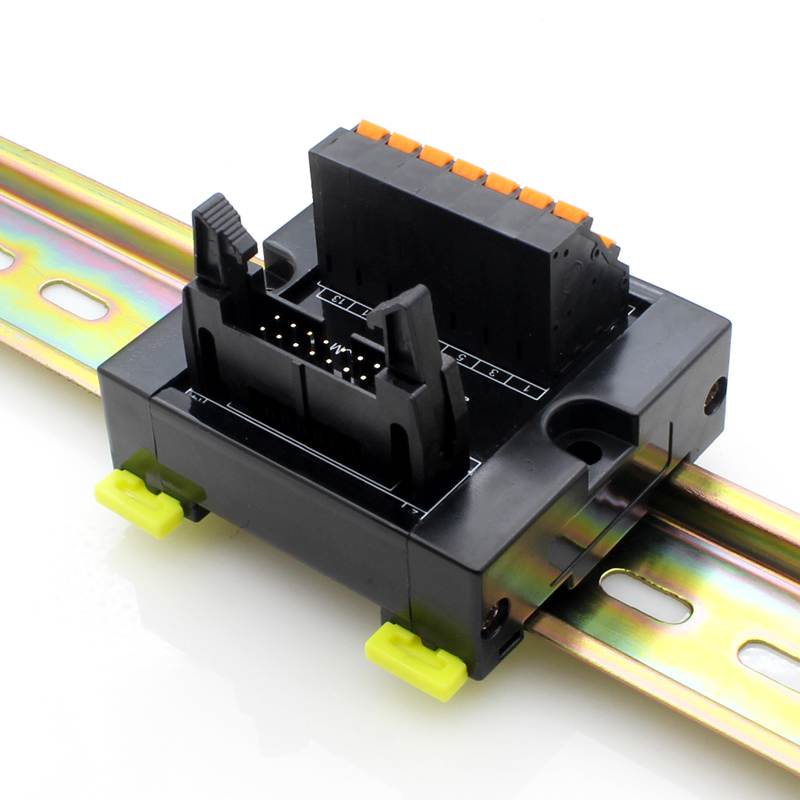

Relés y módulos de interfaz

Ventajas

El sistema ofrece importantes ventajas operativas y prácticas:

  • Optimización del espacio: Su diseño compacto permite la colocación de componentes de alta densidad, maximizando la utilidad de la caja.
  • Modularidad y flexibilidad: Los componentes se pueden añadir, quitar o reorganizar fácilmente, lo que simplifica la ampliación y reconfiguración del sistema.
  • Tiempo de instalación reducido: El mecanismo de encaje a presión o deslizamiento reduce considerablemente el tiempo de montaje y los costes de mano de obra.
  • Organización mejorada: Proporciona un esquema de cableado limpio, profesional y fácil de localizar, lo que facilita la localización de averías y el mantenimiento.

Cumplimiento de las normas internacionales

Para que los productos se puedan aplicar e intercambiar en todo el mundo, es fundamental cumplir las normas internacionales. Entre los parámetros clave que deben tenerse en cuenta figuran:

  • EN 60715: Esta norma especifica las dimensiones de los rieles de sombrero (por ejemplo, de 35 mm de ancho) utilizados para el montaje de equipos eléctricos.
  • Especificaciones del material: Los raíles suelen ser de acero galvanizado, acero inoxidable o aluminio, con requisitos específicos de resistencia a la corrosión y conductividad.
  • Capacidad de carga: Garantizar que el raíl pueda soportar con seguridad el peso de los componentes montados en diversas condiciones de funcionamiento.

Al adherirse a estas normas, los fabricantes e integradores garantizan soluciones de montaje en carril DIN fiables, seguras y compatibles en todo el mundo.

Conclusión

La elección de la solución de montaje en carril DIN perfecta para su panel de control o actualización de IIoT se reduce a unas pocas variables básicas. Si se centra en la compatibilidad de los dispositivos, el espacio disponible en el armario (y el espacio libre crucial del carril) y las exigencias medioambientales específicas, puede seleccionar con confianza los componentes ideales para una configuración que sea a la vez robusta y esté bien organizada.
Para sus necesidades de montaje en carril DIN, confíe en fabricantes experimentados como AOSI Terminals. Combinan años de experiencia en el campo con una producción ágil y de baja MOQ para ofrecer soluciones versátiles, incluyendo Soporte de PCB para carril DIN ajustable opciones, mostrando directamente las ventajas del producto.
La asociación con un proveedor experto garantiza un hardware robusto con certificación UL o CE y proporciona información actualizada sobre las tendencias emergentes. Esto garantiza que sus paneles de control se beneficien de las últimas innovaciones en espacios reducidos, modularidad mejorada y materiales sostenibles, proporcionando una base preparada para el futuro para sus aplicaciones industriales.
Dé el siguiente paso: solicite un presupuesto o un kit de muestra a su fabricante preferido. La evaluación práctica del rendimiento, el precio y las opciones de personalización de la marca le proporcionarán la claridad necesaria para elegir un producto. Clips de montaje en carril DIN que respalde sus objetivos técnicos y empresariales.

Contacto de ventas

Deje un mensaje a nuestro equipo de ventas y nos pondremos en contacto con usted lo antes posible.
