Bloque enchufable compacto de doble capa | Conector multipolo | FPH2.5-XX-508-17

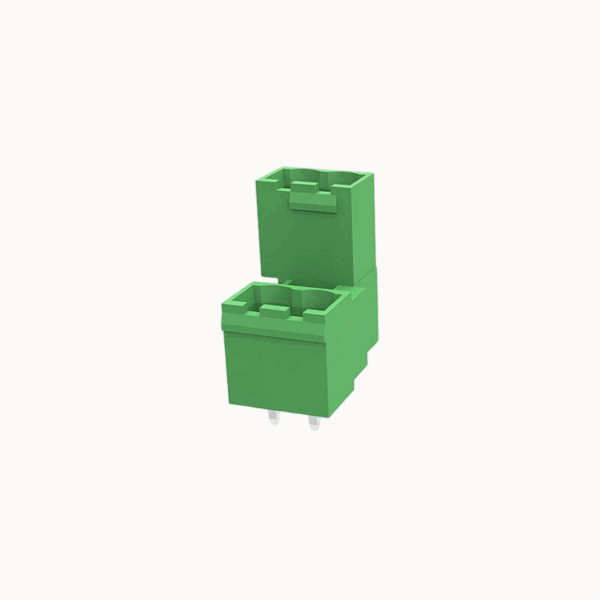

Conector multipolo compacto de doble capa Plug in Block

Corriente nominal: 15A
Tensión nominal: 300 V
Paso: 5,08 mm

Modelo

Posición

Limpiar

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

Tipo funcional: Cabezal invertido de paso 5,0/5,08 mm (vertical, oculto)
Modelos alternativos: 2EDGVTC

Ventajas del producto

☑ El diseño protegido protege las clavijas invertidas de daños mecánicos.
☑ Proporciona orientación para un proceso de acoplamiento correcto y sin inversión.
☑ Mejora la robustez general del sistema de conexión invertida.

Escenarios de aplicación

Sistemas de control industrial
Electrónica de potencia
Equipos de automatización

Parámetros eléctricos UL

Tensión nominal (B)	300V
Tensión nominal (D)	300V
Corriente nominal (B)	15A
Corriente nominal (D)	10A

Parámetros eléctricos lEC

Tensión nominal	320V
Corriente nominal	10A
Tensión nominal(III/2)	320V
Sobretensión nominal(III/2)	4KV

propiedades ltem

Dirección de conexión	90°
Tipo de instalación	Soldadura de PCB
Disposición de las clavijas	Doble fila en línea recta
Pitch	5,08 mm
Número de potenciales	2-12P
Conectable o no	Sí
Número de filas	2

Datos del material

Elementos medioambientales	Conforme a REACH/RoHS
Material de contacto	cobre
Zona de contacto superficie metálica	estañado
Materiales de aislamiento	PA66
Grupo de materiales aislantes	Ⅰ
Grado de inflamabilidad	UL94V-0

Pruebas mecánicas

Especificación de la prueba

IEC61984/ UL1059

Datos medioambientales

Temperatura ambiente (funcionamiento)

-40℃~105℃(dependiendo de la curva de reducción)

Marca	AOSI
Unidad de embalaje	100
Cantidad mínima de pedido	50

Peso del producto (g):
04P	3.21
06P	4.12
08P	5.01
10P	5.45
12P	7.78
16P	10.05
18P	10.94
20P	12.01
24P	14.02
28P	18.95
32P	21.58
36P	22.01
48P	29.58

FPH2.5-XX-508-17AOSI.pdf
