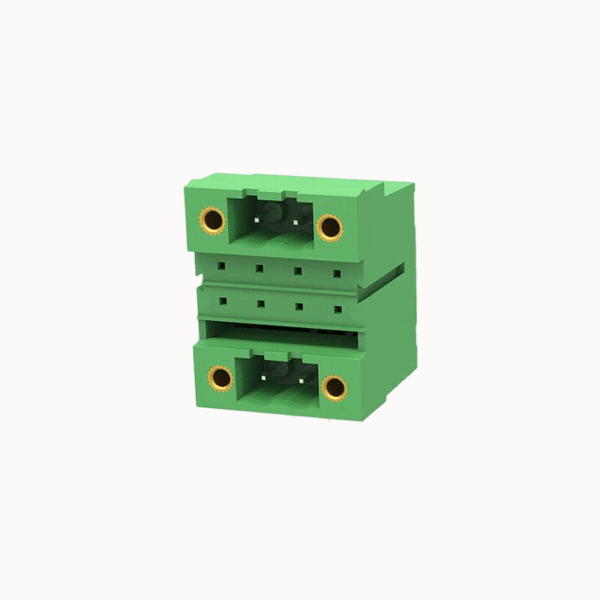

Bloque de terminales de doble nivel | Sistema de cierre seguro | FPH2.5-XX-508-04R

Bloque de terminales de doble nivel Sistema de bloqueo seguro

Corriente nominal: 15A
Tensión nominal: 300 V
Paso: 5,08 mm

Modelo

Posición

Limpiar

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

Tipo funcional: Cabezal de doble nivel de 5,08 mm de paso (angulado con pestillos)
Modelos alternativos: 2EDGRHM

Ventajas del producto

☑ Lo último en cabeceras de bajo perfil: de alta densidad, en ángulo, cubiertas y con pestillos de bloqueo.
☑ Proporciona la máxima seguridad de conexión para aplicaciones en el borde de la placa.
☑ Una solución de primer nivel cuando la fiabilidad y el espacio son fundamentales.

Escenarios de aplicación

Robótica móvil
Aplicaciones aeroespaciales
Sistemas de control críticos

Parámetros eléctricos UL

Tensión nominal (B)	300V
Tensión nominal (D)	300V
Corriente nominal (B)	15A
Corriente nominal (D)	10A

Parámetros eléctricos lEC

Tensión nominal	320V
Corriente nominal	10A
Tensión nominal(III/2)	320V
Sobretensión nominal(III/2)	4KV

propiedades ltem

Dirección de conexión	0°
Tipo de instalación	Soldadura de PCB
Disposición de las clavijas	Doble fila en línea recta
Pitch	5,08 mm
Número de potenciales	2-12P
Conectable o no	Sí
Número de filas	1

Datos del material

Elementos medioambientales	Conforme a REACH/RoHS
Material de contacto	cobre
Zona de contacto superficie metálica	estañado
Materiales de aislamiento	PA66
Grupo de materiales aislantes	Ⅰ
Grado de inflamabilidad	UL94V-0

Pruebas mecánicas

Especificación de la prueba

IEC61984/ UL1059

Datos medioambientales

Temperatura ambiente (funcionamiento)

-40℃~105℃(dependiendo de la curva de reducción)

Marca	AOSI
Unidad de embalaje	100
Cantidad mínima de pedido	50

Peso del producto (g):
04P	7.62
06P	11.35
08P	15.23
10P	19.05
12P	22.81
14P	26.67
16P	30.45
18P	34.26
20P	38.01
22P	41.85
24P	45.55
28P	53.33
30P	57.14
32P	60.95
34P	64.76
40P	76.11
44P	83.33

FPH2.5-XX-508-04RAOSI.pdf

¿No encuentra la regleta exacta que necesita? Nuestros especialistas en productos están a su disposición para ofrecerle asistencia técnica y soluciones a medida. Respondemos con rapidez y profesionalidad a todas las consultas.
