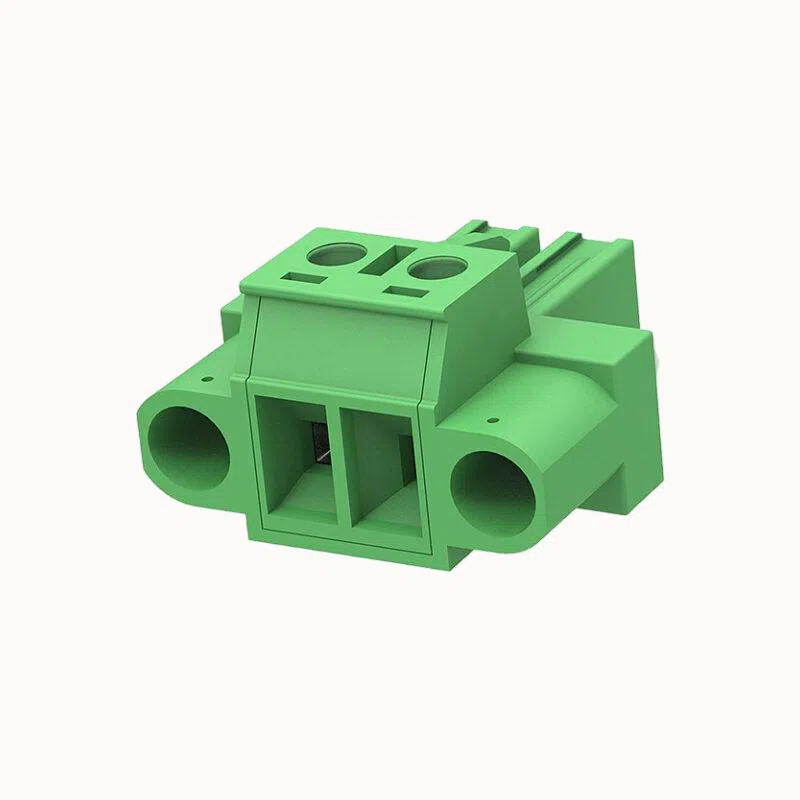

Bloque de terminales modular enchufable | Montaje en circuito impreso | FPC4-XX-762-00M

Bloque de terminales modular enchufable Montable en placa de circuito impreso

Corriente nominal:30A.
Tensión nominal (III/2):300V,
paso:7.62mm,
Color:verde,
Superficie de contacto :Estaño

Modelo

Posición

Limpiar

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

Descripción de la serie: Serie enchufable de alta corriente de 7,62 mm con brida de montaje
Modelos alternativos: 5EDGKM

Ventajas del producto

☑ Proporciona una conexión fija extremadamente segura para cables de alta corriente y gran calibre.
☑ Las bridas evitan la desconexión accidental por vibración o tensión del cable.
☑ Garantiza la máxima fiabilidad de los enlaces de alimentación críticos.

Escenarios de aplicación

Sistemas de alimentación ininterrumpida (SAI)
Sistemas de energía industrial
Terminales de conexión del motor

Capacidad de conexión

Sección transversal del conductor sólido	0,5~1,5mm².
Sección transversal del conductor flexible	0,5~1,5mm².
AWG	28~16AWG
Par de apriete	0,2N.m
Longitud de la banda	7 mm

Parámetros eléctricos UL

Tensión nominal (B)	300V
Tensión nominal (D)	300V
Corriente nominal (B)	8A
Corriente nominal (D)	8A

Parámetros eléctricos lEC

Tensión nominal	250V
Corriente nominal	7A
Tensión nominal(II/2)	250V
Sobretensión nominal(II/2)	2,5KV

propiedades ltem

Dirección de conexión	0°
Método de conexión	Conexión roscada
Destornillador	Destornillador ranurado
rosca	M2
Pitch	7.62mm
Número de potenciales	2-12P
Conectable o no	Sí
Número de filas	1

Datos del material

Elementos medioambientales	Conforme a REACH/RoHS
Material de contacto	Aleación de cobre
Zona de contacto superficie metálica	estañado
Materiales de aislamiento	PA66
Grupo de materiales aislantes	Ⅰ
Grado de inflamabilidad	UL94V-0

Pruebas mecánicas

Especificación de la prueba

IEC61984/ UL1059

Datos medioambientales

Temperatura ambiente (funcionamiento)

-40℃~105℃(dependiendo de la curva de reducción)

Marca	AOSI
Unidad de embalaje	100
Cantidad mínima de pedido	50

Peso del producto (g):
02P	12.33
03P	15.44
04P	19
05P	22.56
06P	25.96
07P	29.52
08P	33.08
09P	36.25
10P	39.06
12P	46.18

FPC4-XX-762-00MAOSI.pdf
