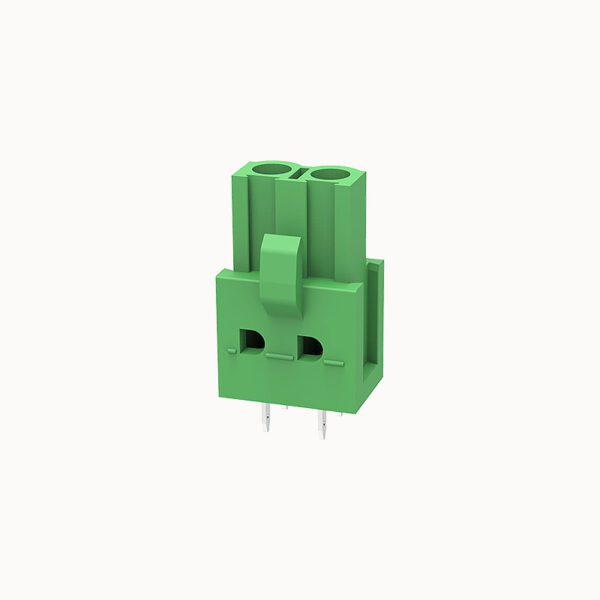

Bloque de terminales modular enchufable | Sistema de cierre seguro | FPM2.5-XX-508-07

Bloque de terminales modular enchufable Sistema de bloqueo seguro

Corriente nominal: 15 A
Tensión nominal: 300 V
Paso: 5,08 mm
Montaje: Soldadura por ola

Modelo

Posición

Limpiar

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

Tipo funcional: Clavija de conexión por resorte Push-in con paso de 5,08 mm
Modelos alternativos: 2EDGB

Ventajas del producto

☑ Inserción de cables intuitiva y sin herramientas para un montaje rápido.
☑ Fuerza de conexión fiable e independiente de la habilidad del operario.
☑ Diseño compacto adecuado para cableado de alta densidad.

Escenarios de aplicación

Interfaces de E/S
Cableado del PLC y del controlador
Controles de iluminación

Capacidad de conexión

Tensión nominal (B)	300V
Tensión nominal (D)	300V
Corriente nominal (B)	15A
Corriente nominal (D)	15A

Parámetros eléctricos UL

Tensión nominal	320V
Tensión nominal(III/3)	320V
Corriente nominal	20A
Tensión nominal(III/2)	320V
Tensión nominal(II/2)	630V
Sobretensión nominal (III/3)	4KV
Sobretensión nominal(III/2)	4KV
Sobretensión nominal(II/2)	4KV

Parámetros eléctricos lEC

Dirección de conexión	90°
Tipo de instalación	Soldadura de PCB
Disposición de las clavijas	Doble fila en línea recta
Pitch	5 mm
Número de potenciales	2-12P
Conectable o no	Sí
Número de filas	1

propiedades ltem

Elementos medioambientales	Conforme a REACH/RoHS
Material de contacto	Aleación de cobre
Zona de contacto superficie metálica	estañado
Materiales de aislamiento	PA66
Grupo de materiales aislantes	Ⅰ
Grado de inflamabilidad	UL94V-0

Datos del material

Especificación de la prueba

IEC61984/ UL1059

Pruebas mecánicas

Temperatura ambiente (funcionamiento)

-40℃~105℃(dependiendo de la curva de reducción)

Marca	AOSI
Unidad de embalaje	100
Cantidad mínima de pedido	50

Peso del producto (g):
02P	1.567
03P	2.301
04P	2.999
05P	3.697
06P	4.395
07P	5.093
08P	5.791
09P	6.489
10P	7.187
11P	7.885
12P	8.583
14P	9.979
18P	11.375
20P	14.167
22P	15.563

FPM2.5-XX-508-07AOSI.pdf

¿No encuentra la regleta exacta que necesita? Nuestros especialistas en productos están a su disposición para ofrecerle asistencia técnica y soluciones a medida. Respondemos con rapidez y profesionalidad a todas las consultas.
