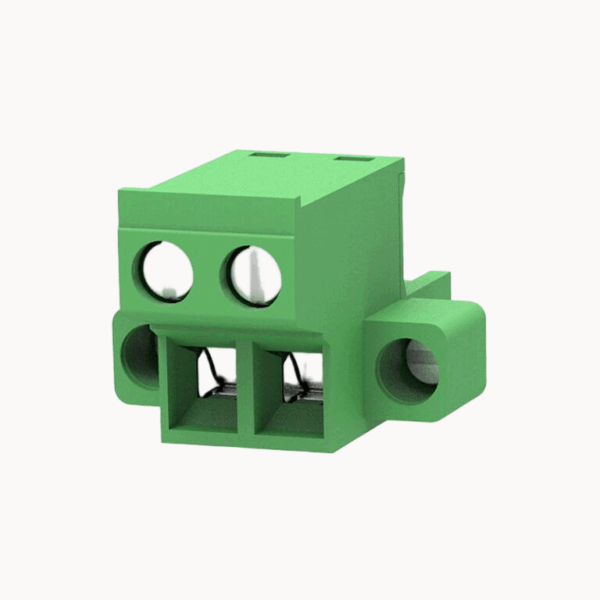

Bloque de terminales multipolo enchufable directo del fabricante

Corriente nominal: 15A
Tensión nominal: 300 V
Paso:5,0 mm/ 5,08 mm

Modelo

Posición

Limpiar

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

Compatible con: Phoenix Contact: FRONT-MSTB2.5-STF
Alternativa a: Dinkle: 2FSDFW, 2EDGKCM

Ventajas del producto

☑ Combina la unión atornillada frontal con bridas de montaje para una máxima estabilidad.
☑ Ideal para aplicaciones con altos niveles de choque y vibración.
☑ Diseño sin herramientas para una instalación rápida.

Escenarios de aplicación

Convertidores de frecuencia e inversores
Tecnología ferroviaria
Interfaces montadas en panel

Capacidad de conexión

Sección transversal del conductor sólido	0,2~2,5 mm².
Sección transversal del conductor flexible	0,2~2,5 mm².
galga de espesores a x b／diámetro	2,8 mm x2,0 mm/2,4 mm
AWG	28~12AWG
Par de apriete	0,5N.m
Longitud de la banda	10 mm

Parámetros eléctricos UL

Tensión nominal (B)	300V
Tensión nominal (D)	300V
Corriente nominal (B)	15A
Corriente nominal (D)	10A

Parámetros eléctricos lEC

Tensión nominal	800V
Tensión nominal(III/3)	400V
Corriente nominal	12A
Tensión nominal(III/2)	800V
Tensión nominal(II/2)	1000V
Sobretensión nominal (III/3)	6KV
Sobretensión nominal(III/2)	6KV
Sobretensión nominal(II/2)	6KV

propiedades ltem

Dirección de conexión	0°
Método de conexión	Conexión roscada
Destornillador	Destornillador ranurado
rosca	M2.5
Pitch	5,08 mm
Número de potenciales	2-12P
Número de filas	1

Datos del material

Elementos medioambientales	Conforme a REACH/RoHS
Material de contacto	Aleación de cobre
Punto de contacto superficie metálica	estañado
Zona de contacto superficie metálica	estañado
Materiales de aislamiento	PA66
Color del caparazón	verde
Grupo de materiales aislantes	Ⅰ
Grado de inflamabilidad	UL94V-0

Pruebas mecánicas

Especificación de la prueba

IEC61984/ UL1059

Marca	AOSI
Unidad de embalaje	100
Cantidad mínima de pedido	50

Peso del producto (g):
02P	6.77
03P	9.72
04P	12.67
05P	15.6
06P	18.58
07P	21.53
08P	24.48
09P	27.44
10P	30.39
11P	33.34
12P	36.3
13P	39.25
14P	42.2
15P	45.16
16P	48.11
17P	51.06
18P	54.02
19P	56.97
20P	59.92
21P	62.88
22P	65.83
23P	68.78
24P	71.74

FPC2.5-XX-508-11MAOSI.pdf
