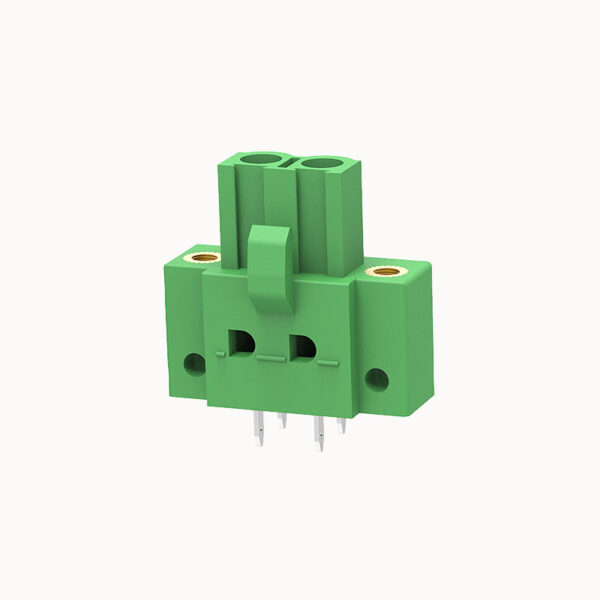

Bloque de terminales enchufable | Conector multipolo | FPM2.5-XX-508-08

Bloque de terminales enchufable Conector multipolo

Corriente nominal: 15 A
Tensión nominal: 300 V
Paso:5,0 mm/5,08 mm

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

  • Descripción de la serie: Enchufe rápido de doble nivel con paso de 5,08 mm
  • Modelos alternativos: 2EDGB

Ventajas del producto

  • ☑ El diseño de doble nivel duplica la densidad de conexión en un espacio mínimo.
  • ☑ Conexión Push-in sin herramientas en ambos niveles para un cableado rápido de señales complejas.
  • ☑ Ideal para ahorrar espacio en armarios de control abarrotados.

Escenarios de aplicación

  • Sistemas de control con gran densidad de señales
  • Módulos de E/S distribuidas
  • Equipos compactos de automatización


Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 15A
Corriente nominal (D) 15A





Parámetros eléctricos lEC

Tensión nominal 320V
Tensión nominal(III/3) 320V
Corriente nominal 20A
Tensión nominal(III/2) 320V
Tensión nominal(II/2) 630V
Sobretensión nominal (III/3) 4KV
Sobretensión nominal(III/2) 4KV
Sobretensión nominal(II/2) 4KV





propiedades ltem

Dirección de conexión 90°
Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila en línea recta
Pitch 5 mm
Número de potenciales 2-12P
Conectable o no Sí
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Zona de contacto superficie metálica estañado
Materiales de aislamiento PA66
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba IEC61984/ UL1059





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
02P 2.599
03P 3.317
04P 4.029
06P 5.453
08P 6.877
09P 7.589
10P 8.301
15P 11.861
16P 12.573
20P 15.421
FPM2.5-XX-508-08AOSI.pdf
Descargar PDF
