Bloque de terminales con resorte Montaje en panel

Corriente nominal: 15 A
Tensión nominal: 300 V
Paso:5,08 mm

Certificación de productos

Opción de lanzamiento: 5,00 mm / 5,08 mm

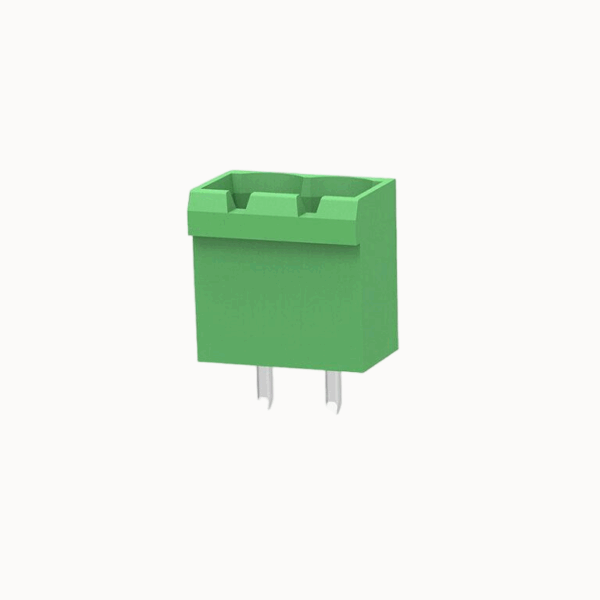

Bloque de terminales de tornillo enchufable vertical con lados cerrados.

Compatibilidad de recambios

  • Compatible con: Degson 2EDGVC
  • Alternativa a: Bornas verticales con codificación o características de seguridad mejoradas

Ventajas del producto

  • Las paredes laterales cerradas evitan el mal acoplamiento y protegen las conexiones
  • Carcasa robusta adecuada para entornos industriales exigentes
  • Terminales de tornillo de entrada superior para facilitar el acceso al cableado

Escenarios de aplicación

  • Fuentes de alimentación
  • Convertidores de frecuencia
  • Sistemas de automatización de edificios

Capacidad de conexión

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 15A
Corriente nominal (D) 10A





Parámetros eléctricos UL

Tensión nominal 320V
Corriente nominal 20A
Tensión nominal(III/2) 320V
Sobretensión nominal(III/2) 4KV





Parámetros eléctricos lEC

Dirección de conexión 90°
Tipo de instalación Soldadura de PCB
Disposición de las clavijas Una fila en línea recta
Pitch 5 mm
Número de potenciales 2-12P
Conectable o no
Número de filas 1





propiedades ltem

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto cobre
Zona de contacto superficie metálica estañado
Materiales de aislamiento PA66
Grupo de materiales aislantes
Grado de inflamabilidad UL94V-0





Datos del material

Especificación de la prueba IEC61984/ UL1059





Pruebas mecánicas

Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
02P 0.97
03P 1.46
04P 1.5
05P 1.88
06P 2.36
07P 2.53
08P 2.94
09P 3.35
10P 3.51
11P 3.96
12P 4.46
13P 5.41
14P 5.43
15P 5.82
16P 6.05
17P 6.42
18P 6.64
19P 7.5
20P 7.7
21P 7.92
23P 8.18
24P 8.42
