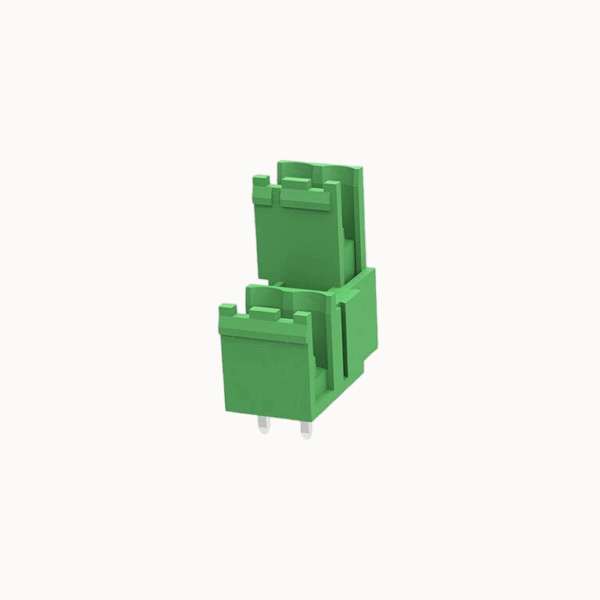

Bloque de terminales enchufables apilados Precio de fábrica disponible

Corriente nominal: 15A
Tensión nominal: 300 V
Paso: 5,08 mm

Modelo

Posición

Limpiar

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

Tipo General: Cabezal invertido (vertical) de paso 5,0/5,08 mm
Modelos alternativos: 2EDGVT

Ventajas del producto

☑ Diseño "pin-strip" invertido para utilizar con clavijas hembra invertidas.
☑ Permite conexiones robustas placa a placa o a través del panel.
☑ Paso industrial estándar para una amplia compatibilidad.

Escenarios de aplicación

Soluciones de apilamiento placa a placa
Interfaces de paso de paneles
Diseño modular de los equipos

Parámetros eléctricos UL

Tensión nominal (B)	300V
Tensión nominal (D)	300V
Corriente nominal (B)	15A
Corriente nominal (D)	10A

Parámetros eléctricos lEC

Tensión nominal	320V
Corriente nominal	10A
Tensión nominal(III/2)	320V
Sobretensión nominal(III/2)	4KV

propiedades ltem

Dirección de conexión	90°
Tipo de instalación	Soldadura de PCB
Disposición de las clavijas	Doble fila en línea recta
Pitch	5,08 mm
Número de potenciales	2-12P
Conectable o no	Sí
Número de filas	2

Datos del material

Elementos medioambientales	Conforme a REACH/RoHS
Material de contacto	cobre
Zona de contacto superficie metálica	estañado
Materiales de aislamiento	PA66
Grupo de materiales aislantes	Ⅰ
Grado de inflamabilidad	UL94V-0

Pruebas mecánicas

Especificación de la prueba

IEC61984/ UL1059

Datos medioambientales

Temperatura ambiente (funcionamiento)

-40℃~105℃(dependiendo de la curva de reducción)

Marca	AOSI
Unidad de embalaje	100
Cantidad mínima de pedido	50

Peso del producto (g):
04P	2.55
06P	3.58
08P	4.74
10P	5.92
12P	7.26
14P	8.24
16P	9.21
18P	11.12
20P	12.5
22P	15.4
24P	16
30P	19.05
32P	21.05

FPH2.5-XX-508-16AOSI.pdf
