Bloque de terminales enchufables apilados | Configuración de doble fila | FPH2.5-XX-508-18

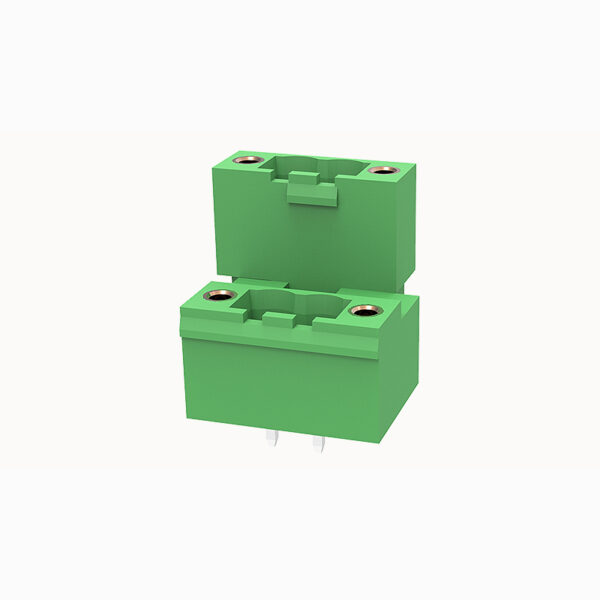

Bloque de terminales enchufable apilado Configuración de doble fila

Corriente nominal:10A
Tensión nominal （III/2）:320V
paso:5,08 mm
Color:verde
Superficie de contacto :Estaño

Modelo

Posición

Limpiar

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

Descripción de la serie: Cabezal invertido de paso 5,0/5,08 mm (vertical con bridas roscadas)
Modelos alternativos: 2EDGVTM

Ventajas del producto

☑ Las bridas roscadas proporcionan un anclaje mecánico excepcionalmente fuerte a la placa de circuito impreso o al panel.
☑ Garantiza la seguridad del sistema de cabecera invertida frente a vibraciones fuertes y fuerza física.
☑ Una solución de alta fiabilidad para crear conexiones a través del panel en entornos difíciles.

Escenarios de aplicación

Equipos industriales pesados
Sistemas ferroviarios y de transporte público
Dispositivos electrónicos reforzados

Parámetros eléctricos UL

Tensión nominal (B)	300V
Tensión nominal (D)	300V
Corriente nominal (B)	15A
Corriente nominal (D)	10A

Parámetros eléctricos lEC

Tensión nominal	320V
Corriente nominal	10A

propiedades ltem

Dirección de conexión	90°
Tipo de instalación	Soldadura de PCB
Disposición de las clavijas	Doble fila en línea recta
Pitch	5,08 mm
Número de potenciales	2-12P
Conectable o no	no
Número de filas	2

Datos del material

Elementos medioambientales	Conforme a REACH/RoHS
Material de contacto	cobre
Punto de contacto superficie metálica	estañado
Materiales de aislamiento	PA66
Grupo de materiales aislantes	Ⅰ
Grado de inflamabilidad	UL94V-0

Pruebas mecánicas

Especificación de la prueba

IEC61984/ UL1059

Datos medioambientales

Temperatura ambiente (funcionamiento)

-40℃~105℃(dependiendo de la curva de reducción)

Marca	AOSI
Unidad de embalaje	100
Cantidad mínima de pedido	50

Peso del producto (g):
04P	5.26
06P	6.16
08P	7.07
12P	8.88
14P	9.79
18P	11.6
24P	14.31
26P	15.22
30P	17.03
34P	18.84
40P	21.56

FPH2.5-XX-508-18AOSI.pdf
