Bloque de terminales enchufables sin herramientas | Montaje en panel | FPM2.5-XX-508-07R

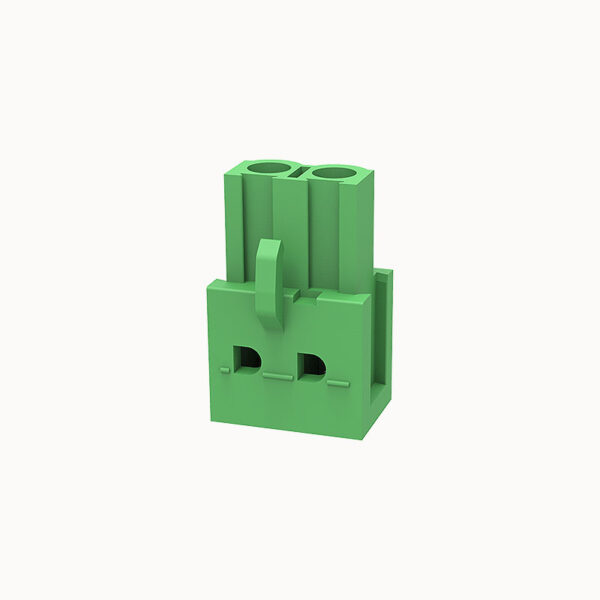

Bloque de terminales enchufable sin herramientas Montable en panel

Corriente nominal:15A
Tensión nominal: 300 V

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

  • Tipo general: Paso de 5,08 mm Enchufe rápido con palancas de desbloqueo
  • Modelos alternativos: 2EDGA

Ventajas del producto

  • ☑ Las palancas de desbloqueo naranja permiten retirar el cable fácilmente y sin herramientas.
  • ☑ Proporciona una clara indicación visual del punto de accionamiento.
  • ☑ Combina una conexión rápida con una desconexión sencilla.

Escenarios de aplicación

  • Configuraciones de prueba y medición
  • Aplicaciones que requieren cambios frecuentes de cableado
  • Prototipos y desarrollo


Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 15A
Corriente nominal (D) 10A





Parámetros eléctricos lEC

Tensión nominal 630V
Tensión nominal(III/3) 500V
Corriente nominal 16A
Tensión nominal(III/2) 630V
Tensión nominal(II/2) 1000V
Sobretensión nominal (III/3) 6KV
Sobretensión nominal(III/2) 6KV
Sobretensión nominal(II/2) 6KV





propiedades ltem

Dirección de conexión 0°
Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila en línea recta
Pitch 7.62mm
Número de potenciales 2-12P
Conectable o no Sí
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Zona de contacto superficie metálica estañado
Materiales de aislamiento PA66
Color del caparazón verde
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba IEC61984/ UL1059





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
02P 1.91
03P 2.92
04P 3.81
05P 4.87
06P 5.82
07P 6.77
08P 7.62
09P 8.67
10P 9.69
11P 10.71
12P 11.73
FPM2.5-XX-508-07RAOSI.pdf
Descargar PDF
