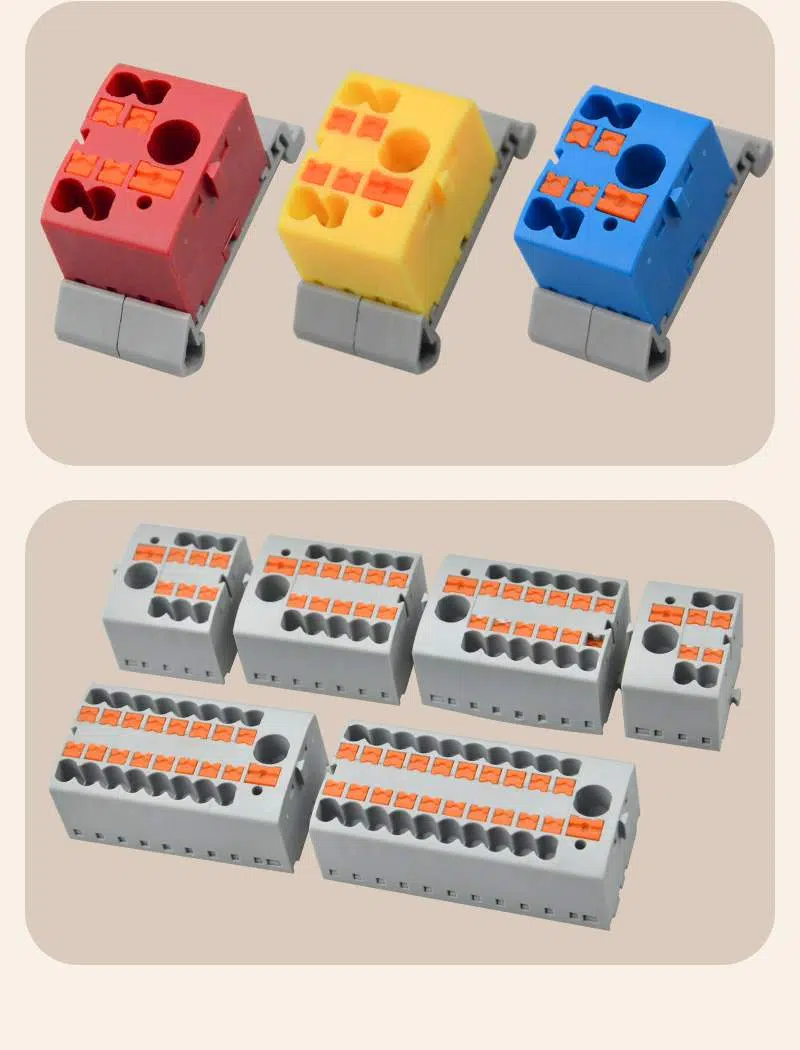

Introduzione alla morsettiera elettrica di potenza a innesto rapido
Le morsettiere elettriche di potenza a innesto rapido sono dispositivi di cablaggio moderni progettati per connessioni elettriche rapide e senza utensili nei quadri di controllo e nei sistemi di distribuzione di potenza.
Queste morsettiere utilizzano un meccanismo a molla che consente l'inserimento diretto di conduttori rigidi o con puntalino, garantendo un contatto sicuro e resistente alle vibrazioni.
Il loro design modulare supporta un'installazione flessibile, un cablaggio efficiente e una facile manutenzione, rendendole ideali per l'automazione industriale, la gestione degli edifici e i sistemi energetici.
Le morsettiere a innesto rapido sono disponibili in varie dimensioni e codici colore, a supporto della distribuzione di neutro, terra e fase. Questa versatilità le rende adatte sia a nuove installazioni sia ad aggiornamenti in ambienti di controllo complessi.

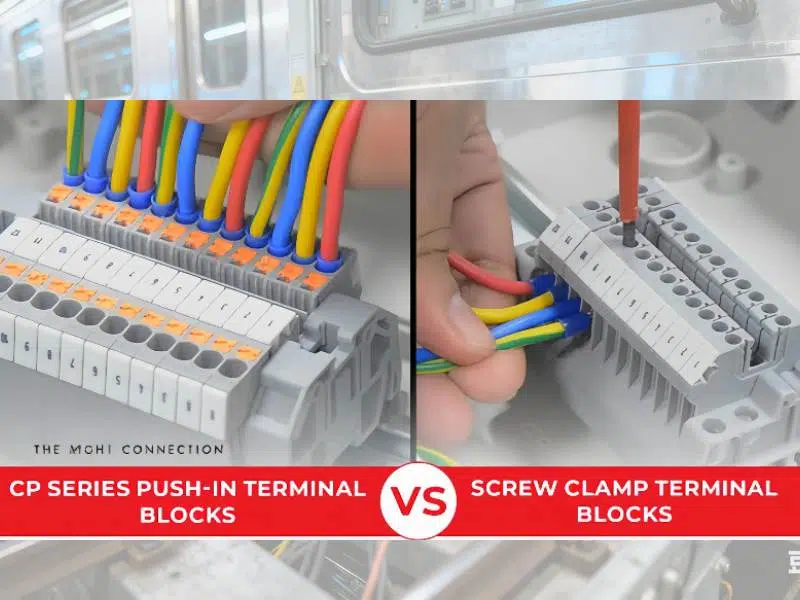

Morsetto a molla vs. connessione a vite
Le morsettiere a morsetto a molla utilizzano una molla metallica per mantenere una pressione costante sul conduttore, offrendo una connessione affidabile e resistente alle vibrazioni che non si allenta nel tempo. Le morsettiere con connessione a vite si basano sul serraggio di una vite per bloccare il conduttore, il che può risentire delle impostazioni di coppia e può richiedere un serraggio periodico.
La tecnologia a morsetto a molla è particolarmente vantaggiosa in ambienti ad alte vibrazioni, mentre i terminali a vite sono preferiti per connessioni ad alta corrente o facilmente sostituibili.
| Caratteristica | Morsettiera a morsetto a molla | Morsettiera con connessione a vite |
| Metodo di connessione | A innesto rapido, senza utensili | Cacciavite necessario |
| Resistenza alle vibrazioni | Eccellente | Moderato |
| Manutenzione | Minimo | Può richiedere un serraggio periodico |
| Velocità di installazione | Veloce | Più lenta |
| Sicurezza | Forza di serraggio costante | Dipende dalla precisione della coppia |
Grazie al morsetto a molla design, i terminali a innesto rapido offrono prestazioni costanti e riducono i tempi di fermo in ambienti ad alte vibrazioni come macchinari o sistemi di controllo dei trasporti.
Vantaggi del cablaggio senza utensili nei sistemi industriali
I terminali senza utensili migliorano notevolmente la velocità di installazione e riducono gli errori di cablaggio.
Con la connessione a innesto, i fili vengono semplicemente inseriti e bloccati automaticamente dal meccanismo a molla, eliminando la necessità di cacciaviti o regolazioni di coppia.
Ciò non solo riduce i costi di manodopera, ma aumenta anche la sicurezza e l'affidabilità negli ambienti industriali.
- Installazione rapida: nessun utensile richiesto; basta inserire il filo.
- Meno errori: terminali con codifica a colori e moduli preassemblati riducono al minimo gli errori di cablaggio.
- Qualità costante: il morsetto a molla garantisce una pressione di contatto uniforme per ogni connessione.
Se utilizzati insieme ai nostri Modulo di distribuzione dell'alimentazione, l'efficienza di installazione può essere migliorata in modo significativo.
Norme di sicurezza e certificazioni internazionali
Le morsettiere elettriche a innesto sono conformi alle principali norme di sicurezza internazionali, tra cui UL, VDE, CE e RoHS.
Queste certificazioni garantiscono che le morsettiere soddisfino i severi requisiti di sicurezza elettrica, resistenza al fuoco e protezione ambientale.
Specifiche tipiche per le morsettiere a innesto:
| Parametro | Intervallo di valori |
| Tensione nominale | 300V–800V AC/DC |
| Corrente nominale | 13A–32A |
| Sezione del filo | 0.14–10 mm² (26–8 AWG) |
| Intervallo di temperatura | -60°C to +130°C |
Applicazioni nella distribuzione di potenza e nell'automazione
Le morsettiere a innesto sono ampiamente adottate nei moderni sistemi di automazione e gestione della potenza grazie alla loro flessibilità e alle dimensioni compatte.
- Quadri di controllo PLC: distribuzione pulita a 24V DC verso sensori e attuatori, riducendo la complessità del cablaggio all'interno di contenitori PLC compatti.
- Sistemi di illuminazione: cablaggio rapido con codifica a colori di driver e controller per una manutenzione efficiente.
- Macchinari e robotica: controllo affidabile dei motori sotto carichi dinamici, con elevata resistenza alle vibrazioni.
- Quadri per energie rinnovabili: gestione sicura e a basso sviluppo di calore dell'uscita DC nei quadri di combinazione solare e nei sistemi di accumulo a batteria.
Per soluzioni multi-uscita, esplorate le nostre Scatola di derivazione un ingresso più uscite multiple.
FAQ — Morsettiera elettrica a innesto
R1: Una morsettiera a innesto consente l'inserimento diretto del filo senza utensili utilizzando un morsetto a molla per connessioni elettriche sicure.
R2: Le morsettiere a innesto offrono un'installazione più rapida, una migliore resistenza alle vibrazioni e un funzionamento senza manutenzione rispetto ai terminali a vite.
R3: Sì, soddisfano le norme UL, VDE, CE e RoHS per sicurezza elettrica e affidabilità.
R4: Premete il pulsante di rilascio o utilizzate un piccolo utensile per aprire il morsetto a molla e rimuovere facilmente il filo.
R5: Utilizzate in quadri PLC, sistemi di illuminazione, macchinari, robotica e quadri per energie rinnovabili.
R6: Il cablaggio senza utensili e i moduli preassemblati riducono i tempi di manodopera e gli errori di cablaggio, accelerando i progetti.
Conclusione
Le morsettiere elettriche a innesto offrono un cablaggio rapido e senza utensili e connessioni affidabili con morsetto a molla, risparmiando fino al 40% del tempo di installazione rispetto ai metodi tradizionali. Il loro design compatto e le prestazioni stabili le rendono ideali per ambienti industriali ad alta densità e soggetti a vibrazioni. Con la crescita dell'automazione, i terminali a innesto sono la scelta preferita per un cablaggio sicuro, efficiente ed economico
