Panoramica del blocco di distribuzione di potenza UKK

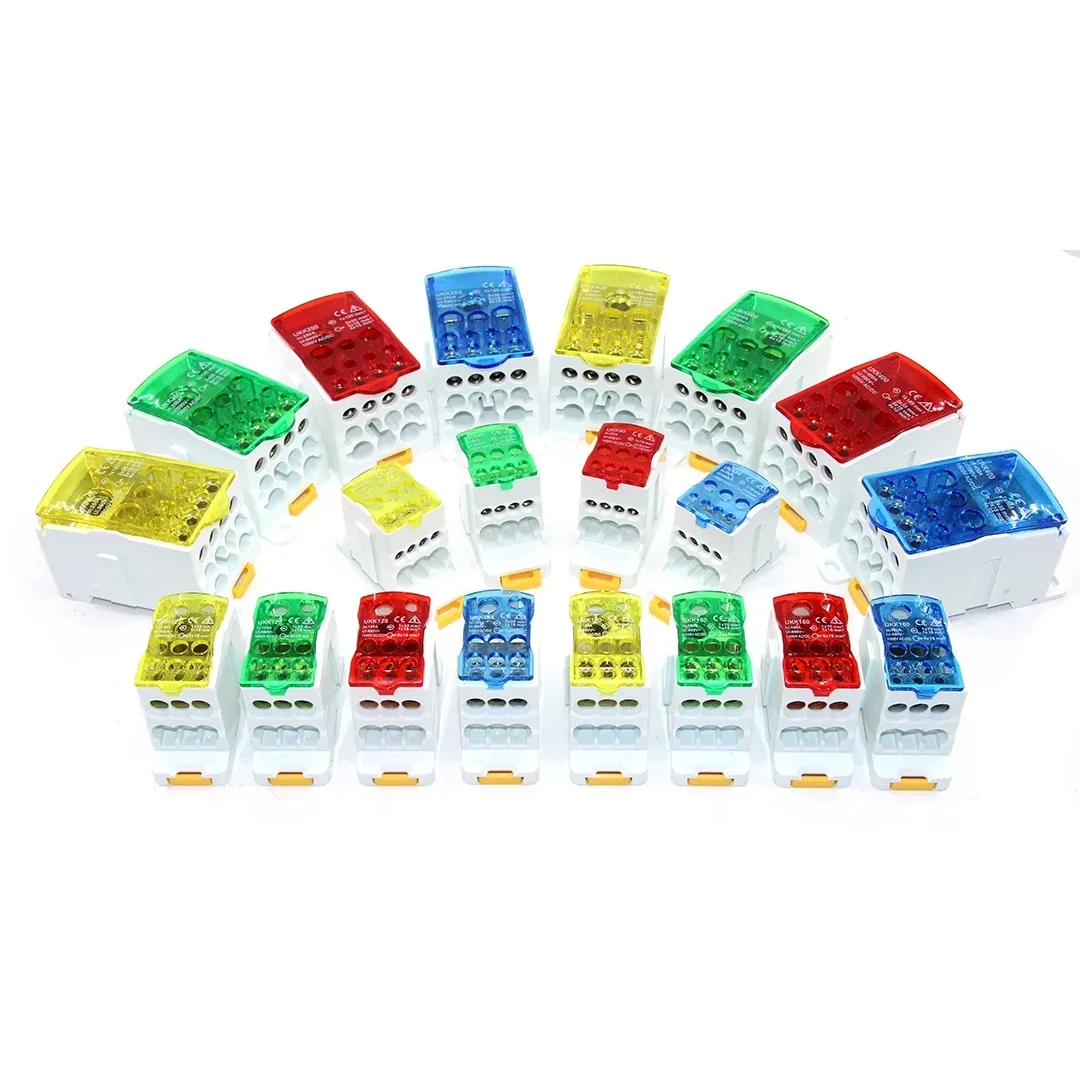

I blocchi di distribuzione di potenza UKK sono una pietra angolare dei moderni quadri elettrici e pannelli di controllo. Questi componenti sono progettati per applicazioni modulari, consentendo la suddivisione sicura ed efficiente di un singolo ingresso di potenza in diversi circuiti di uscita. I modelli industriali comuni come UKK80A e UKK125A sono costruiti per correnti nominali tra 80A–500A, garantendo la compatibilità con un'ampia gamma di apparecchiature commerciali e industriali.
Caratteristiche principali:
- Intervallo di corrente: 80 A – 500 A
- Tensione nominale: fino a 690 V AC/DC
- Sezione del filo: 10 – 70 mm² (AWG 8 – 2/0)
- Connessione a morsetto a vite per un controllo di coppia sicuro
- Montaggio: guida DIN o pannello diretto
Realizzato con parti conduttive in lega di rame e custodia in PA66 ignifugo (UL 94 V-0), la serie UKK garantisce sicurezza e prestazioni.
AOSI Electronics è specializzata in soluzioni di potenza modulari e sistemi di terminali certificati — Scoprite di più su di noi ↗.
Comprendere il design 1 in 6 Out e 1 in 11 Out
I blocchi di distribuzione UKK sono disponibili in varie configurazioni — la più comune è 1 su 6 fuori e 1 in 11 out.
1 in 6 Out (Media potenza)
Utilizzato quando si distribuisce da una singola barra collettrice a sei dispositivi, come contattori, inverter o moduli di alimentazione PLC.
Le applicazioni tipiche includono controller di macchine, circuiti di illuminazione e scatole di distribuzione sotto i 100 A.
1 in 11 Out (Alta densità)
Preferite per sistemi multi-derivazione che richiedono più uscite da una linea principale, come grandi quadri di controllo, quadri di distribuzione e reti di automazione degli edifici.
Offre una disposizione ordinata e organizzata per più connessioni di carico, garantendo al contempo una bassa generazione di calore.
| Modello | Ingresso × Uscita | Corrente nominale | Sezione conduttori ingresso | Sezione conduttori uscita |
|
UKK80A，UKK125A， UKK160A |
1 × 6 | 80 A, 125A, 160A | 10–35 mm² or 6–16 mm² | 2.5–16 mm² |
|
UKK250A， UKK400A， UKK500A |
1 × 11 | 250 A, 400A, 500A |
Fino a 120 mm², 185 mm², 192 mm² |
6–35 mm² *2 2.5–16 mm² *5 2.5–10 mm² *4 |
Blocchi di distribuzione di potenza UKK
- Perfetti per ingegneri elettrici e costruttori di quadri che cercano soluzioni modulari e affidabili per la derivazione di potenza industriale.
Queste configurazioni modulari consentono un rapido adattamento a diversi circuiti di potenza senza fabbricazione personalizzata.
Strumenti e materiali necessari prima del cablaggio
Prima di installare o effettuare la manutenzione di qualsiasi blocco di distribuzione di potenza UKK, procuratevi i materiali e gli strumenti corretti per garantire sicurezza e prestazioni.
Strumenti indispensabili
- Cacciaviti (piatto/croce): per l'azionamento delle viti dei terminali
- Pinze spellafili: per una rimozione precisa dell'isolamento senza intaccare il conduttore
- Chiave dinamometrica: per il corretto serraggio delle viti dei terminali secondo le specifiche del produttore, spesso 1,2–2,5 Nm per questi blocchi
Scelta del cavo giusto
- Abbinate la sezione del cavo ai requisiti dei terminali di ingresso/uscita (ingresso tipicamente 6–35 mm², uscita 2,5–16 mm²)
- Utilizzate rame a più fili per flessibilità e conduttività; applicate sempre i puntalini sui fili flessibili per garantire una connessione meccanica solida
Materiali aggiuntivi
- Multimetro: per verifiche di continuità e tensione finali
- Etichette di marcatura: per registrare le designazioni dei circuiti di uscita ai fini dell'identificazione futura
Guida al cablaggio passo passo (esempio UKK80A)
La procedura seguente si applica alla maggior parte dei modelli UKK come UKK80A e UKK125A. Seguite questi passaggi per un cablaggio sicuro ed efficiente:
Passo 1. Preparazione: assicuratevi che l'alimentazione sia disconnessa. Tagliate e spelate i cavi alla lunghezza consigliata.
Passo 2. Inserimento dei fili: inserite completamente il conduttore preparato nel terminale di ingresso e fissatelo con il cacciavite corretto.
Passo 3. Fissaggio delle connessioni: applicate la coppia specificata. Per risultati ottimali, utilizzate una chiave dinamometrica per evitare la deformazione del conduttore o contatti allentati.
Passo 4. Ispezione: verificate visivamente, poi utilizzate un multimetro per verificare la connettività prima di alimentare il blocco.
Passo 5. Installazione del coperchio: montate il coperchio di sicurezza trasparente e assicuratevi che sia bloccato in posizione.
Avete bisogno di consigli sul cablaggio o di supporto con campioni? Cliccate sul pulsante qui sotto per ottenere maggiori dettagli
Errori di cablaggio comuni da evitare
Anche i tecnici esperti possono incontrare problemi se le linee guida di installazione vengono ignorate. Evitate i seguenti errori per garantire sicurezza e prestazioni ottimali:
- Serraggio eccessivo delle viti: Può danneggiare il conduttore o incrinare l'involucro. Rispettate i valori di coppia specificati.
- Serraggio insufficiente: Può causare connessioni allentate, con conseguente accumulo di calore.
- Lunghezza di spelatura errata: Troppo lunga può esporre il metallo; troppo corta riduce l'area di contatto.
- Miscelazione di tipi diversi di conduttori: Evitate di combinare fili rigidi e flessibili in un unico terminale.
- Trascuratezza delle etichette: Marcate sempre le linee di uscita per la manutenzione futura.
- Ignorare l'aumento di temperatura: Garantite una ventilazione adeguata per i blocchi ad alta corrente.
FAQ — Cablaggio dei blocchi di distribuzione di potenza UKK
R1: Inserite il cavo di ingresso principale nel terminale più grande e serrate alla coppia nominale; poi inserite ciascun filo di uscita nei terminali più piccoli. Eseguite una prova di trazione per garantire un fissaggio sicuro.
R2: I modelli 1 ingresso 6 uscite gestiscono correnti medie (≤ 125 A); i modelli 1 ingresso 11 uscite sono per una distribuzione densa dei carichi o quadri più grandi.
R3: Tipicamente 2,5 – 6 N·m a seconda del modello. Una coppia eccessiva può danneggiare l'involucro, mentre una coppia insufficiente può allentare le connessioni.
R4: Sì. Sono nominali fino a 690 V CA/CC e utilizzati per applicazioni industriali, di automazione e di energia rinnovabile.
R5: Sì, i modelli fino a 250 A supportano guide DIN standard da 35 mm; le versioni da 500 A utilizzano il montaggio a pannello.
R6: Tutti i modelli soddisfano gli standard UL, VDE, CE e RoHS per applicazioni industriali globali.
Conclusione
I blocchi di distribuzione di potenza UKK, in particolare i modelli 1 ingresso 6 uscite e 1 ingresso 11 uscite, offrono flessibilità modulare e una sicurezza robusta in ambienti industriali o commerciali impegnativi. Una selezione corretta, una preparazione accurata e un cablaggio di precisione—supportati dagli strumenti giusti e da ispezioni regolari—sono essenziali per l'affidabilità e la sicurezza a lungo termine.
Seguendo pratiche di cablaggio dettagliate e comprendendo le sfumature di Installazione su guida DIN, gli utenti possono aumentare la stabilità del sistema soddisfacendo al contempo sia i requisiti normativi che quelli operativi. Consultate sempre le schede tecniche e utilizzate gli accessori giusti per le esigenze applicative specifiche. Per domande complesse su coppia di serraggio, configurazioni multi-circuito o risoluzione dei problemi, si consiglia vivamente di consultare la documentazione di fabbrica o i team di supporto tecnico certificati.
