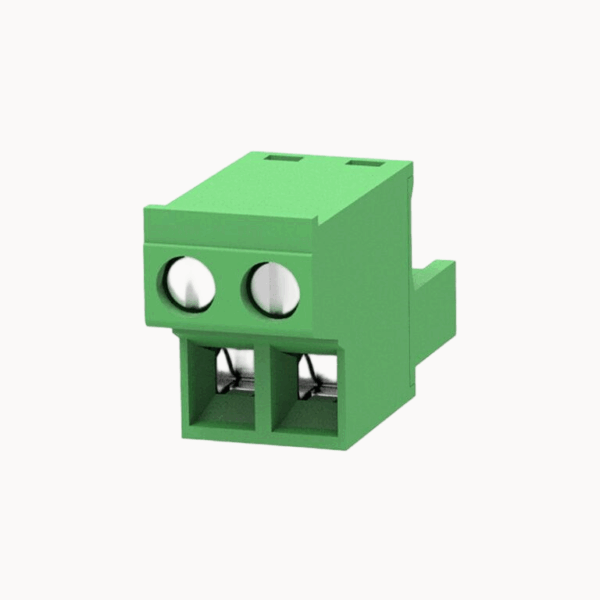

스프링 장착 플러그형 단자대 | 스프링 클램프 연결부 | FPC2.5-XX-508-11

스프링 장착 플러그형 단자대 스프링 클램프 연결

정격 전류: 15A
정격 전압: 300V
피치:5.0mm/ 5.08mm

모델

위치

견적에 추가

제품 인증

교체 호환성

호환 대상: Phoenix Contact: FRONT-MSTB 2.5-ST
대안: 딩클: 2FSDF, 2EDGKC

제품 이점

☑ 전면 나사 연결로 공간 제약이 있는 곳에서도 쉽게 작동할 수 있습니다.
☑ 다용도로 사용할 수 있는 표준 5.08mm 피치.
☑ 연결 지점을 쉽게 식별할 수 있도록 마킹 표면을 선명하게 표시합니다.

애플리케이션 시나리오

측정 및 제어 기술
빌딩 자동화 시스템
전력 전자 제품

연결 용량

도체 단면 솔리드	0.2~2.5mm²
유연한 도체 단면	0.2~2.5mm²
필러 게이지 A X B／직경	2.8mm x2.0mm/2.4mm
AWG	28~12AWG
토크	0.5N.m
스트립 길이	10mm

전기 매개변수 UL

정격 전압(B)	300V
정격 전압(D)	300V
정격 전류(B)	15A
정격 전류(D)	10A

전기 파라미터 lEC

정격 전압	800V
정격 전압(III/3)	400V
정격 전류	12A
정격 전압(III/2)	800V
정격 전압(II/2)	1000V
정격 서지 전압(III/3)	6KV
정격 서지 전압(III/2)	6KV
정격 서지 전압(II/2)	6KV

엘템 속성

연결 방향	0°
연결 방법	나사 연결
스크루 드라이버	슬롯 드라이버
나사산	M2.5
피치	5.08mm
잠재력 수	2-12P
행 수	1

머티리얼 데이터

환경 항목	REACH/RoHS 준수
연락처 자료	구리 합금
접점 금속 표면	주석 도금
접촉 영역 금속 표면	주석 도금
단열재	PA66
셸 색상	녹색
단열재 그룹	Ⅰ
가연성 등급	UL94V-0

기계적 테스트

테스트 사양

IEC61984/ UL1059

브랜드	AOSI
포장 단위	100
최소 주문 수량	50

제품 무게(g):
02P	6.43
03P	9.38
04P	12.33
05P	15.29
06P	18.24
07P	21.19
08P	24.15
09P	27.1
10P	30.05
11P	33.01
12P	35.96
13P	38.91
14P	41.87
15P	44.82
16P	47.77
17P	50.73
18P	53.68
19P	56.63
20P	59.59
21P	62.54
22P	65.49
23P	68.45
24P	71.4

FPC2.5-XX-508-11AOSI.pdf
