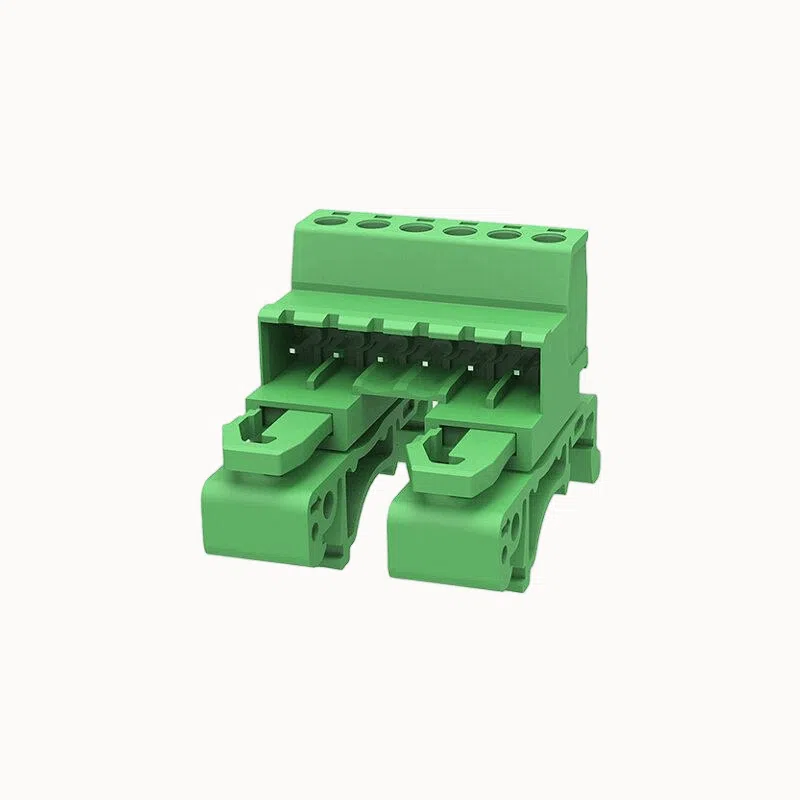

Bloque de terminales enchufable compacto | Sistema de bloqueo fiable | FPC2.5-XX-508-16

Bloque de terminales enchufable compacto Sistema de bloqueo fiable

Corriente nominal: 15A
Tensión nominal: 300 V
Paso: 5,08 mm

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

  • Tipo compatible: Bloque de terminales enchufable de alta densidad de doble nivel y paso de 5,08 mm
  • Modelos alternativos: 2EDG-URK

Ventajas del producto

  • ☑ El diseño de doble nivel consigue el doble de densidad de conexiones en la misma anchura de montaje.
  • ☑ Ahorra un valioso espacio en la placa de circuito impreso.
  • ☑ Los puntos de entrada de cables desplazados facilitan el acceso con destornillador.

Escenarios de aplicación

  • PLC y módulos de E/S
  • Armarios de control compactos
  • Automatización de edificios

Capacidad de conexión

Sección transversal del conductor sólido 1,0~2,5 mm².
Sección transversal del conductor flexible 1,0~2,5 mm².
AWG 18~12AWG
Par de apriete 0,5N.m
Longitud de la banda 7 mm





Parámetros eléctricos UL

Tensión nominal (B) 300V
Corriente nominal (B) 15A





Parámetros eléctricos lEC

Tensión nominal 320V
Corriente nominal 20A
Tensión nominal(III/2) 320V
Sobretensión nominal(III/2) 4KV





propiedades ltem

Dirección de conexión 0°
Tipo de instalación Montaje en carril
Disposición de las clavijas Una fila en línea recta
Método de conexión Conexión roscada
Destornillador Destornillador ranurado
rosca M3
Pitch 5,08 mm
Número de potenciales 2-12P
Conectable o no Sí
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto cobre
Punto de contacto superficie metálica estañado
Zona de contacto superficie metálica estañado
Materiales de aislamiento PA66
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba IEC61984/ UL1059





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
06P 17.11
07P 19.69
08P 22.14
09P 24.17
10P 26.67
12P 32.22
16P 41.43
18P 45.83
20P 51
FPC2.5-XX-508-16AOSI.pdf
Descargar PDF
