Bloque de terminales enchufable alternativo a Phoenix Contact | Estructura de bloqueo de brida doble | FPH1.5-XX-350-24R

Bloque de terminales enchufable alternativo a la estructura de bloqueo de brida doble de Phoenix Contact

Corriente nominal:8A.Tensión nominal:300V,Sección transversal:1.0mm?2,Paso:3.5mm,Color:negro,Superficie de contacto :Estaño

Añadir al presupuesto

Certificación de productos

Opción de lanzamiento: 3,5 mm

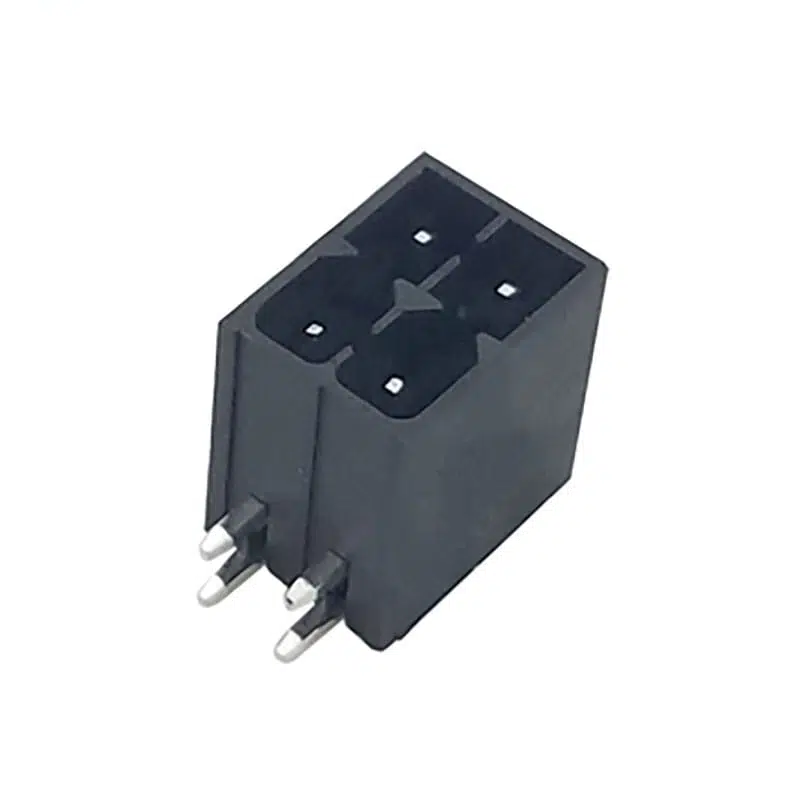

Cabezal en ángulo para conexiones paralelas a placa de bajo perfil.

Compatibilidad de recambios

  • Tipo General: Cabezal de 3,5 mm de paso (en ángulo)
  • Modelos alternativos: 15EDGRHC

Ventajas del producto

  • ☑ Orientación en ángulo para conexiones de bajo perfil paralelas a la placa.
  • ☑ El diseño amortiguado garantiza una conexión segura y correctamente alineada.
  • ☑ Una opción ideal para conexiones de borde fáciles de usar.

Escenarios de aplicación

  • Paneles de control
  • Dispositivos de comunicación
  • Electrónica de potencia


Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 6A
Corriente nominal (D) 6A





Parámetros eléctricos lEC

Tensión nominal 400V
Tensión nominal(III/3) 320V
Corriente nominal 6A
Tensión nominal(III/2) 400V
Tensión nominal(II/2) 630V
Sobretensión nominal (III/3) 4KV
Sobretensión nominal(III/2) 4KV
Sobretensión nominal(II/2) 4KV





propiedades ltem

Dirección de conexión 0°
Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila en línea recta
Método de conexión Conexión por muelle a presión
Pitch 3,5 mm
Número de potenciales 2-12P
Conectable o no Sí
Número de filas 2





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Zona de contacto superficie metálica estañado
Materiales de aislamiento PA66
Color del caparazón Gris
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba IEC61984/ UL1059





Datos medioambientales

Humedad relativa (almacenamiento/transporte) 30% ~ 70%
Temperatura ambiente (montaje) -5℃~100℃
Temperatura ambiente (funcionamiento) -40℃~105℃(dependiendo de la curva de reducción)
Temperatura ambiente (almacenamiento / transporte) -40℃~70℃



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
04P 0.76
06P 1.14
08P 1.4
10P 2.67
12P 2.3
14P 2.62
16P 3
18P 3.4
20P 3.72
22P 4.09
24P 4.46
26P 4.84
28P 5.2
30P 5.58
32P 5.95
34P 6.32
36P 6.7
38P 7.07
40P 7.44
42P 7.81
44P 8.18
46P 8.56
48P 8.93
FPH1.5-XX-350-24RAOSI.pdf
Descargar PDF
