Bloque de terminales

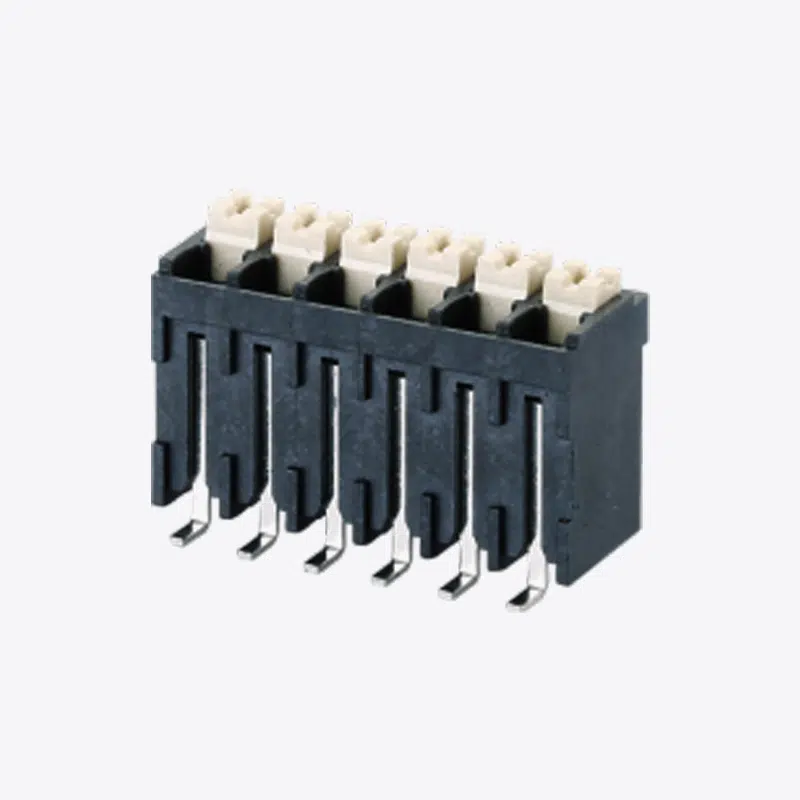

Bloque de terminales Push-in Paso de 5,0 mm Industrial

Corriente nominal:10A
Tensión nominal:300 V
Paso: 5,0 mm

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

  • Tipo funcional: Bloque de resorte de PCB fijo THR de 5,0 mm de paso (vertical, apilable)

Ventajas del producto

  • ☑ La carcasa apilable permite crear regletas de bornes de número variable de polos.
  • ☑ La compatibilidad con THR agiliza los procesos de producción automatizados.
  • ☑ Combina la flexibilidad modular con la eficacia de la soldadura por reflujo.

Escenarios de aplicación

  • Sistemas modulares de E/S
  • Cuadros de control personalizables
  • Entornos de fabricación de alta eficiencia

Capacidad de conexión

Sección transversal del conductor sólido 0,2~1,5mm².
Sección transversal del conductor flexible 0,2~1,5mm².
AWG 28~14AWG
Longitud de la banda 8 mm





Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 12A
Corriente nominal (D) 10A





Parámetros eléctricos lEC

Tensión nominal 200V
Tensión nominal(III/3) 200V
Corriente nominal 17.5A
Tensión nominal(III/2) 200V
Tensión nominal(II/2) 320V
Sobretensión nominal (III/3) 2,5KV
Sobretensión nominal(III/2) 2,5KV
Sobretensión nominal(II/2) 2,5KV





propiedades ltem

Dirección de conexión 90°
Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila en línea recta
Método de conexión Conexión por muelle a presión
Pitch 5 mm
Número de potenciales 2-24P
Conectable o no no
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Punto de contacto superficie metálica estañado
Materiales de aislamiento Materiales resistentes a altas temperaturas
Grupo de materiales aislantes Ⅰ
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba IEC60947/UL1059





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~130℃(dependiendo de la curva de reducción de potencia)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
02P 1.08
03P 1.62
04P 2.16
05P 2.7
06P 3.24
07P 3.78
08P 4.32
09P 4.86
10P 5.4
11P 5.94
12P 6.48
13P 7.02
14P 7.56
15P 8.1
16P 8.64
17P 9.18
18P 9.72
19P 10.26
20P 10.8
21P 11.34
22P 11.88
23P 12.42
24P 12.96
FS1.5-XX-500-12SAOSI.pdf
Descargar PDF
