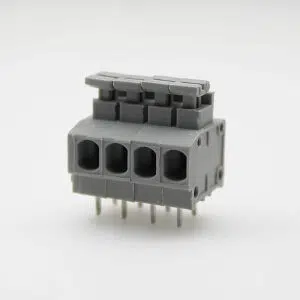

Bloque de terminales de resorte alternativo a Anytek

Bloque de terminales de resorte alternativo a Anytek Vertical Entry 5.0mm Pitch

Corriente nominal: 5A
Tensión nominal: 300 V
Gama de cables: 22-18AWG
Paso: 5,0 mm
Montaje: Soldadura por ola

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

  • Tipo funcional: Bloque de resorte de PCB fijo de entrada frontal con paso de 5,0 mm
  • Modelos alternativos: DG235

Ventajas del producto

  • ☑ Diseño de entrada frontal en el que la inserción del cable y el accionamiento se encuentran en la misma cara.
  • ☑ El puerto de prueba integrado para cada posición simplifica el diagnóstico.
  • ☑ Una solución sencilla y eficaz para el cableado de paneles.

Escenarios de aplicación

  • Armarios de control
  • Unidades de distribución de energía (PDU)
  • Equipos de prueba

Capacidad de conexión

par de torsión 5,5N.m
Sección del conductor conectable 2~1/0AWG





Parámetros eléctricos UL

número de dígitos 23,5 mm





Parámetros eléctricos lEC

Tensión nominal (B) 600V
Tensión nominal (C) 600V
Tensión nominal (D) 600V
Corriente nominal (B) 120A
Corriente nominal (D) 5A
Corriente nominal (C) 120A





propiedades ltem

Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila en línea recta
Destornillador Destornillador Phillips
rosca M8
Número de potenciales 2-24P
Conectable o no no
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto Aleación de cobre
Punto de contacto superficie metálica estañado
Materiales de aislamiento PBT
Grupo de materiales aislantes Ⅲa
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba UL1059





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~125℃(dependiendo de la curva de reducción de potencia)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
01P 0.84
02P 1.56
03P 2.29
04P 3.02
05P 3.74
06P 4.47
07P 5.2
08P 5.93
09P 6.65
10P 7.38
12P 8.83
13P 9.56
14P 10.29
15P 11.01
16P 11.74
20P 14.65
21P 15.38
24P 17.56
FS1.5-XX-500-06AOSI.pdf
Descargar PDF
