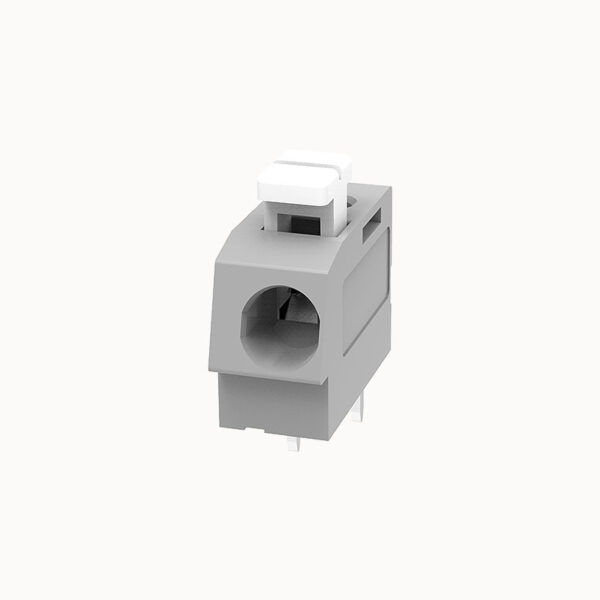

Bloque de terminales de resorte para automatización

Bloque de terminales de resorte Cableado del sistema de automatización

Corriente nominal: 12A
Tensión nominal: 300 V
Gama de cables: 20-12AWG
Paso: 5,0 mm
Montaje: Soldadura por ola

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

  • Tipo General: Bloque de resorte de PCB fijo de 5,0 mm de paso con pulsadores
  • Modelos alternativos: DG202

Ventajas del producto

  • ☑ Los pulsadores permiten terminar los cables de forma sencilla y sin herramientas.
  • ☑ Admite calibres de cable de hasta 2,5 mm² para aplicaciones de mayor corriente.
  • ☑ Una solución fiable y fácil de usar para conexiones fijas de placas de circuito impreso.

Escenarios de aplicación

  • Fuentes de alimentación
  • Controles industriales
  • Sistemas de calefacción, ventilación y aire acondicionado

Capacidad de conexión

AWG 18~3AWG
Par de apriete 7.9N.m





Parámetros eléctricos UL

Tensión nominal (B) 600V
Tensión nominal (C) 600V
Tensión nominal (D) 600V
Corriente nominal (B) 115A
Corriente nominal (D) 5A
Corriente nominal (C) 115A





propiedades ltem

Tipo de instalación Soldadura de PCB
Método de conexión Conexión roscada
Destornillador Destornillador Phillips
rosca M6
Pitch 5 mm
Número de potenciales 2-24P
Conectable o no no
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto cobre
Punto de contacto superficie metálica estañado
Materiales de aislamiento PBT
Grupo de materiales aislantes Ⅲa
Grado de inflamabilidad UL94V-0





Pruebas mecánicas

Especificación de la prueba UL1059





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~120℃(dependiendo de la curva de reducción)



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
01P 1.21
02P 2.19
03P 3.17
04P 3.95
05P 4.94
06P 5.93
07P 6.91
08P 7.9
09P 8.89
10P 9.88
11P 10.87
12P 11.85
14P 13.83
15P 14.82
16P 15.8
18P 17.78
20P 19.82
27P 26.67
FS2.5-XX-500-06AOSI.pdf
Descargar PDF
