Los bloques de terminales push-in para el cableado de PLC son cada vez más apreciados en el diseño de cuadros de control y sistemas de automatización por su ahorro de espacio, facilidad de mantenimiento y fiabilidad de conexión superior. Este artículo analiza los problemas de cableado habituales en los cuadros de control, las ventajas de tecnología push-in para aplicaciones PLC, estrategias de integración, un caso práctico y consejos para un montaje eficiente.

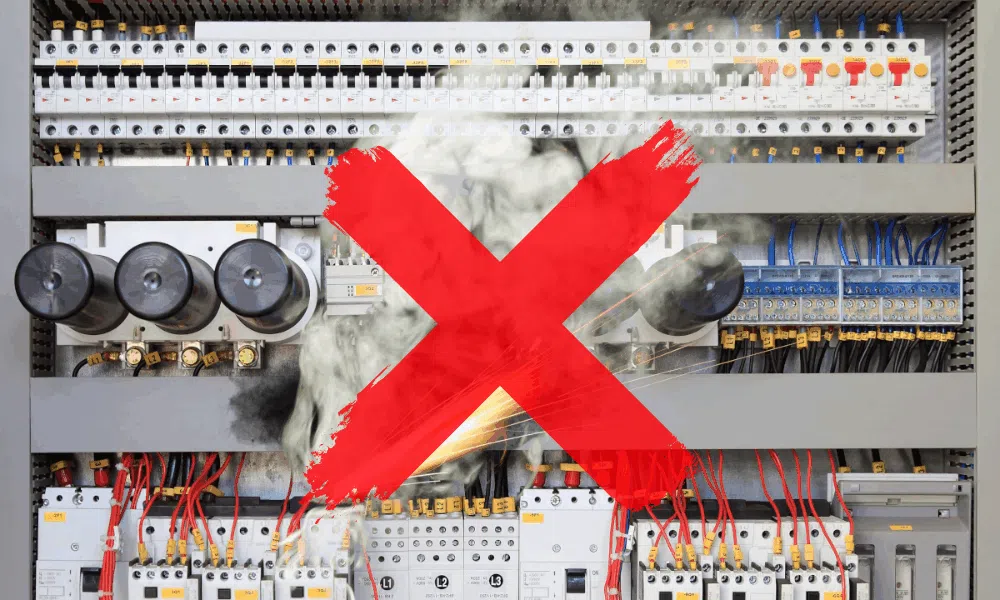

Problemas de cableado habituales en los cuadros de control
Los sistemas de cableado tradicionales siguen dependiendo en gran medida de los terminales de tornillo. Aunque han demostrado su fiabilidad, introducen varios problemas recurrentes durante la instalación y el mantenimiento a largo plazo:
- Instalación que consume tiempo: cada tornillo debe apretarse con un par de apriete preciso.
- Aflojamiento por vibración: especialmente problemático en entornos industriales.
- Apriete excesivo o falsa rosca: puede dañar los conductores o los terminales.
- Carga de mantenimiento: requiere revisar periódicamente todas las conexiones.
En los cuadros de PLC de alta densidad, estos factores aumentan notablemente el tiempo de montaje y el riesgo de paradas. La introducción de terminales push-in sin herramientas terminales push-in resuelve eficazmente estos retos.
Ventajas de la tecnología push-in para PLC
- Eficiencia de espacio: El diseño compacto permite una mayor densidad de cableado, ahorrando espacio en el cuadro.
- Cableado rápido: La conexión push-in sin herramientas acelera la instalación un 50% o más en comparación con los terminales de tornillo.
- Mantenimiento sencillo: La inserción y liberación rápida del cable reduce el tiempo de inactividad durante el mantenimiento.
- Conexiones fiables: La tecnología de resorte evita el aflojamiento y mantiene un contacto seguro incluso en condiciones de vibración.
- Calidad constante: Sin variabilidad de par como en los terminales de tornillo, lo que mejora la fiabilidad.
Estas terminales de cableado para automatización son ideales para entornos con vibración continua de la máquina o variaciones de temperatura.
🔗 Lectura relacionada: Aplicaciones de los terminales de inserción directa en sistemas PLC y de automatización

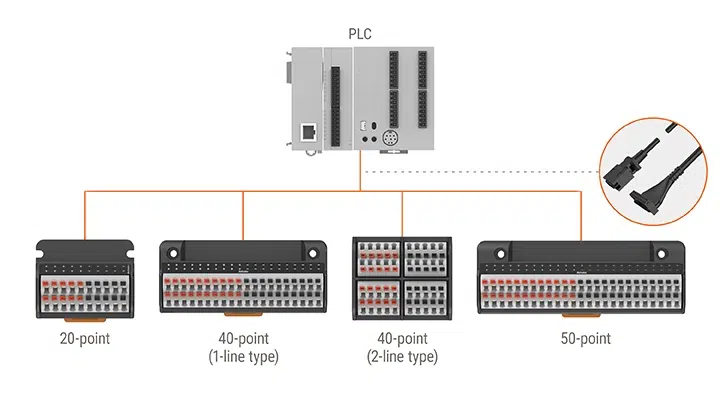

Serie de bloques de terminales de inserción directa
- Diseñados para el cableado de PLC y cuadros de control, los terminales push-in de AOSI ofrecen instalación sin herramientas, certificación UL/VDE y un diseño modular de alta densidad para sistemas de 24V.
Caso práctico: ejemplo de cuadro PLC de CC
Una planta de fabricación actualizó el cableado de su cuadro PLC de 24V CC, pasando de terminales de tornillo a bloques de terminales push-in.
Antes:
- 16 horas de cableado manual con tornillos por armario
- Calibración del par necesaria para cada conexión
- Pérdida de señal en entornos con vibración intensa
Después:
- Tiempo de cableado reducido en 65%
- Intervalos de mantenimiento ampliados de 6 meses a 2 años
- Flujo de corriente estable y menor tiempo de inactividad
Cada bloque de terminales de control para PLC funcionó de forma fiable en funcionamiento continuo a 24V, lo que demuestra la eficiencia de los terminales push-in en sistemas PLC de grado industrial.
Consejos para un montaje eficiente del cuadro
Para obtener los mejores resultados al cablear bloques de terminales push-in para sistemas PLC:
- Utilice conductores con terminales de puntera para una profundidad de inserción constante.
- Agrupe los terminales lógicamente por tipo de circuito (entrada/salida/alimentación).
- Etiquete todas las conexiones para una identificación clara.
- Realice pruebas de tracción en el 10% de los terminales como verificación de control de calidad.
- Mantenga el flujo de aire para la gestión térmica.
Estos pequeños pasos garantizan un rendimiento de grado profesional en cada terminal de cableado para automatización de su cuadro de control.
Preguntas frecuentes sobre los bloques de terminales push-in para carril DIN en el cableado de PLC
R1: Los terminales push-in ofrecen un cableado sin herramientas que ahorra hasta un 70% del tiempo de instalación y elimina los errores de par. También garantizan una presión de contacto constante, lo que reduce el mantenimiento en los cuadros de control.
R2: Sí. Los modelos certificados como la serie PT2.5 de AOSI están clasificados para sistemas de control de PLC de 24V CC y probados según las normas UL1059 e IEC60947-7-1. Mantienen una baja resistencia de contacto en funcionamiento continuo.
R3: Por supuesto. Su diseño modular y delgado permite una alta densidad de cableado, lo que los convierte en una solución de cableado ideal para cuadros de control compactos en automatización industrial.
R4: Los principales fabricantes como AOSI y Phoenix Contact certifican los terminales push-in conforme a las normas UL, VDEy CE lo que garantiza el cumplimiento para aplicaciones globales de automatización y cuadros de control.
Conclusión
En el diseño de automatización moderno, los bloques de terminales push-in para el cableado de PLC se han convertido en una parte esencial de la construcción eficiente de cuadros de control.
Su sistema de conexión sin herramientas simplifica la instalación, minimiza los errores de cableado y garantiza un rendimiento eléctrico constante incluso en condiciones de vibración o fluctuación de temperatura.
A diferencia de los terminales de tornillo, los tipos push-in mantienen una fuerza de apriete constante sin necesidad de reajuste, lo que proporciona fiabilidad durante años de funcionamiento continuo.
Al integrar terminales de cableado para automatización certificados en sistemas de control de PLC y de máquinas, los fabricantes pueden construir cuadros que no solo son compactos y seguros, sino también fáciles de mantener y escalar.
Para una gama completa de bloques de terminales de control para PLC de alta calidad, explore la Serie de bloques de terminales push-in de AOSI — diseñados para precisión, rendimiento y estabilidad a largo plazo en entornos de automatización.
