Moduli di distribuzione impulsi encoder
ABZ differenziale | ABZ single-ended | Impulso+Direzione
I moduli di distribuzione del segnale ricevono segnali encoder Impulso+Dir o ABZ e li replicano in più uscite isolate.
Migliorano la forza del segnale, riducono le interferenze e mantengono una sincronizzazione accurata tra più controller o azionamenti.
Moduli di distribuzione del segnale sono progettati per duplicare e amplificare i segnali di controllo del movimento o di retroazione dell'encoder.
Consentono a un ingresso — segnali Impulso+Direzione o encoder ABZ — di essere condiviso tra più azionamenti, PLC o controller con temporizzazione e stabilità costanti.
Ciò garantisce una sincronizzazione precisa, riduce la complessità del cablaggio e aumenta l'affidabilità nei sistemi di automazione.
💡 In parole semplici: un ingresso segnale → più uscite pulite e isolate per un controllo o una retroazione accurati.
| Tipo | Modello | Ingresso segnale | Formato uscita | Caratteristiche principali |
|---|---|---|---|---|
| ■ Impulso + Direzione | EJ-XPUD | Impulso / Dir | TTL o 24 V | Sincronizzazione multiasse, temporizzazione pulita |
| ■ ABZ differenziale | EJ-XABZ | A+/A−, B+/B−, Z+/Z− | RS-422 | Lunga distanza, antinterferenza |
| ■ ABZ single-ended | PN-XABZ | A, B, Z (GND comune) | NPN / PNP / TTL | Cablaggio semplice, compatto ed economico |
Ogni modulo svolge un ruolo distinto — scegliete Impulso+Dir per l'uscita di controllo del movimento, ABZ differenziale per la retroazione dell'encoder su lunghe distanze, oppure ABZ single-ended per applicazioni semplici a corto raggio.
Il Modulo uscite differenziali ABZ è progettato per distribuire e amplificare i segnali encoder (fasi A, B, Z) in forma differenziale (A+/A−, B+/B−, Z+/Z−).
Consente a un ingresso encoder di essere condiviso con più dispositivi — come PLC, controller di movimento o azionamenti servo — senza distorsione o ritardo del segnale.
Utilizzando uscite standard RS-422, questo modulo garantisce una trasmissione del segnale a lunga distanza, resistente ai disturbi e accurata in fase.
In parole semplici: un encoder → più uscite RS-422 pulite per una comunicazione di retroazione affidabile.

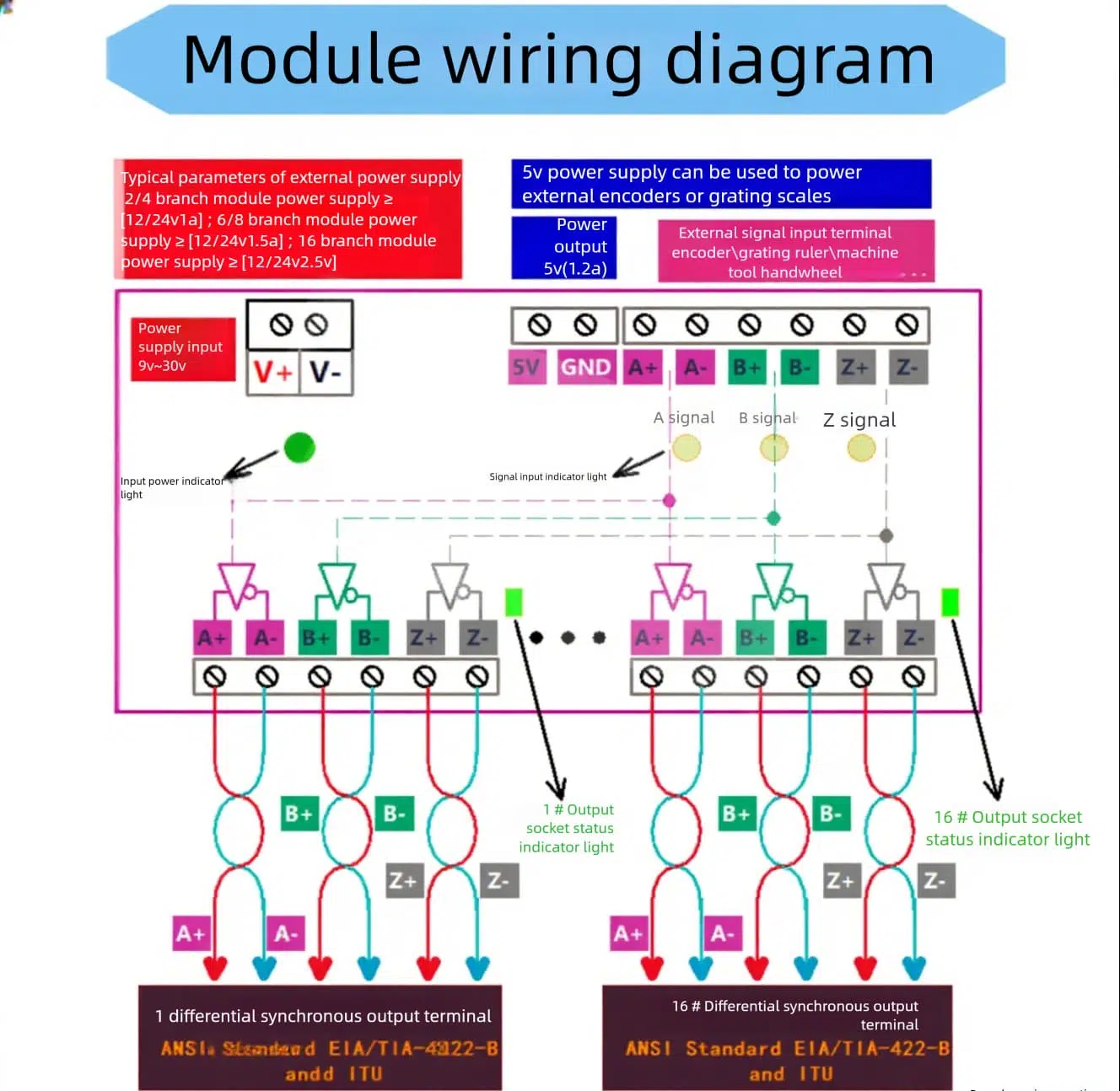

L'ingresso riceve segnali encoder differenziali (o converte internamente ABZ single-ended in forma differenziale).Ogni canale di uscita è bufferizzato e isolato per prevenire l'attenuazione del segnale e la diafonia.I circuiti driver integrati rigenerano i fronti degli impulsi e mantengono un allineamento di fase preciso anche su lunghe tratte di cavo.
Esempio di flusso del segnale:
Encoder → Ingresso (A+/A−, B+/B−, Z+/Z−) → Distribuzione → 4/6/8/16 uscite RS-422
Standard elettrico: Compatibile RS-422 / TTL
Distanza tipica: fino a 100 metri
| Parametro | Specifiche |
|---|---|
| Segnale di ingresso | ABZ differenziale (RS-422 / TTL) |
| Segnale di uscita | ABZ differenziale (A+/A−, B+/B−, Z+/Z−) |
| Canali di uscita | 4 / 6 / 8 / 16 |
| Alimentazione | DC 9–30 V |
| Standard di uscita | RS-422, compatibile TTL |
| Indicatori LED | Stato segnale & alimentazione per canale |
| Temperatura di esercizio | −20°C ~ +60°C |
| Montaggio | Guida DIN / montaggio a pannello |
✅ 1 ingresso → fino a 16 uscite differenziali
✅ Compatibile RS-422 / EIA422, elevata immunità ai disturbi
✅ Ogni canale con indicatori LED di segnale
✅ Supporta un'ampia gamma di tensione (DC 9–30 V)
✅ Morsettiere a innesto, facile manutenzione
✅ Prestazioni stabili in ambienti industriali gravosi

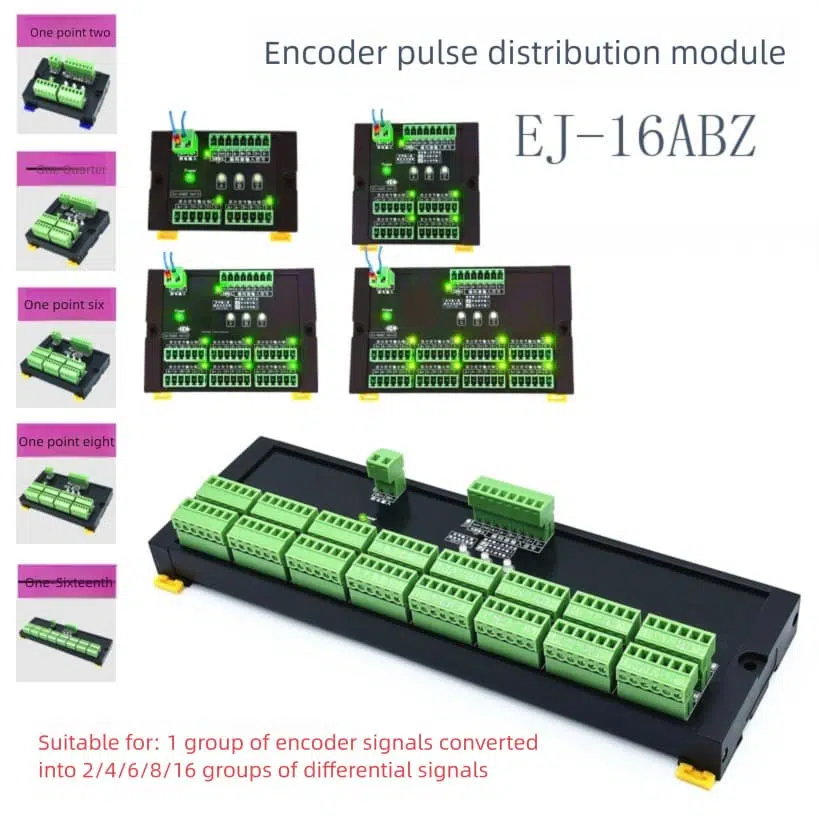

Il Modulo di uscita differenziale ABZ la serie è disponibile in più versioni per soddisfare diverse esigenze industriali — da unità compatte a 4 canali fino a schede di distribuzione del segnale a 16 canali.
Tutti i modelli condividono la stessa filosofia progettuale: uscita RS-422 stabile, integrità del segnale ad alta velocità e ottime prestazioni di immunità ai disturbi.
Questi moduli sono ampiamente utilizzati in sistemi di controllo del movimento, circuiti di retroazione servo e distribuzione degli ingressi encoder PLC,
| Modello | Tipo di ingresso | Canali di uscita | Applicazione consigliata |
|---|---|---|---|

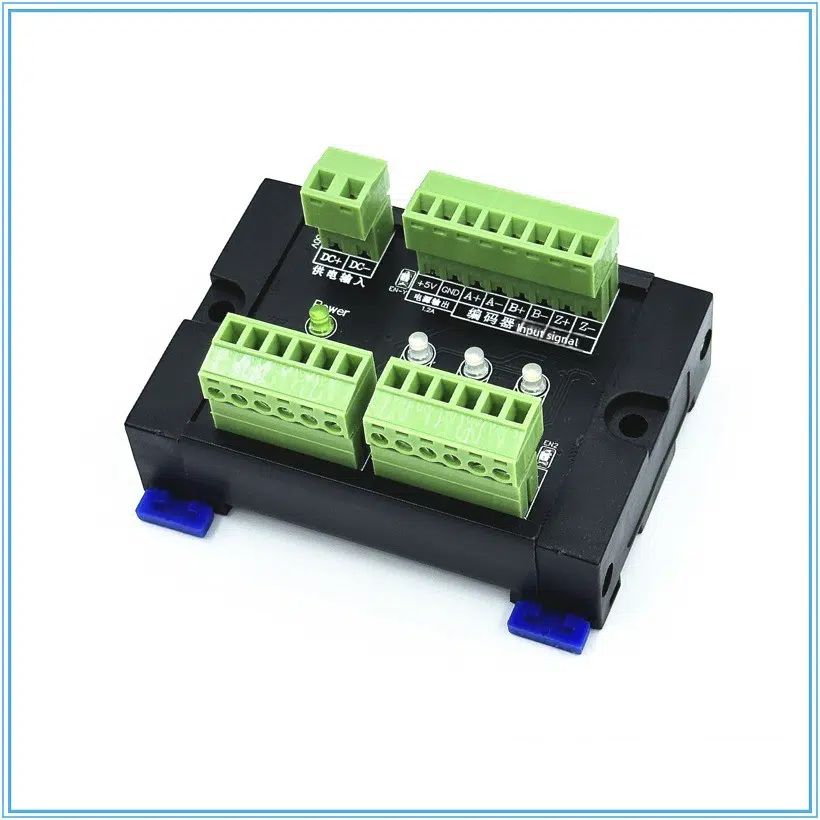

| EJ-2ABZ | 1 × ABZ differenziale | 2 | Ideale per la duplicazione del segnale encoder in piccoli sistemi servo |

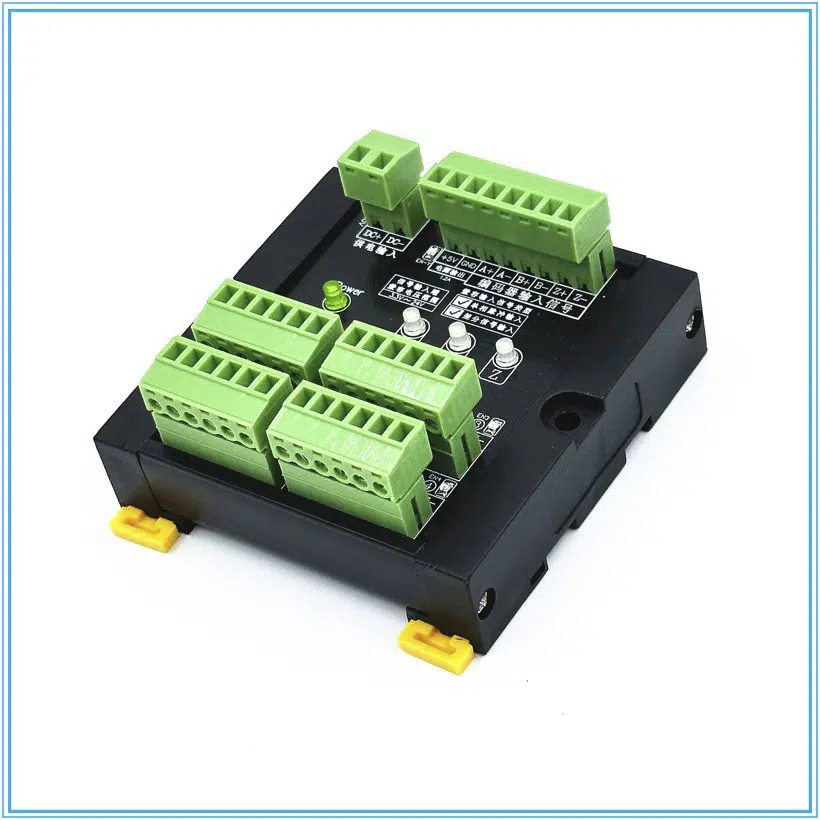

| EJ-4ABZ | 1 × ABZ differenziale | 4 | Ideale per macchine CNC compatte o piccole piattaforme di movimento |

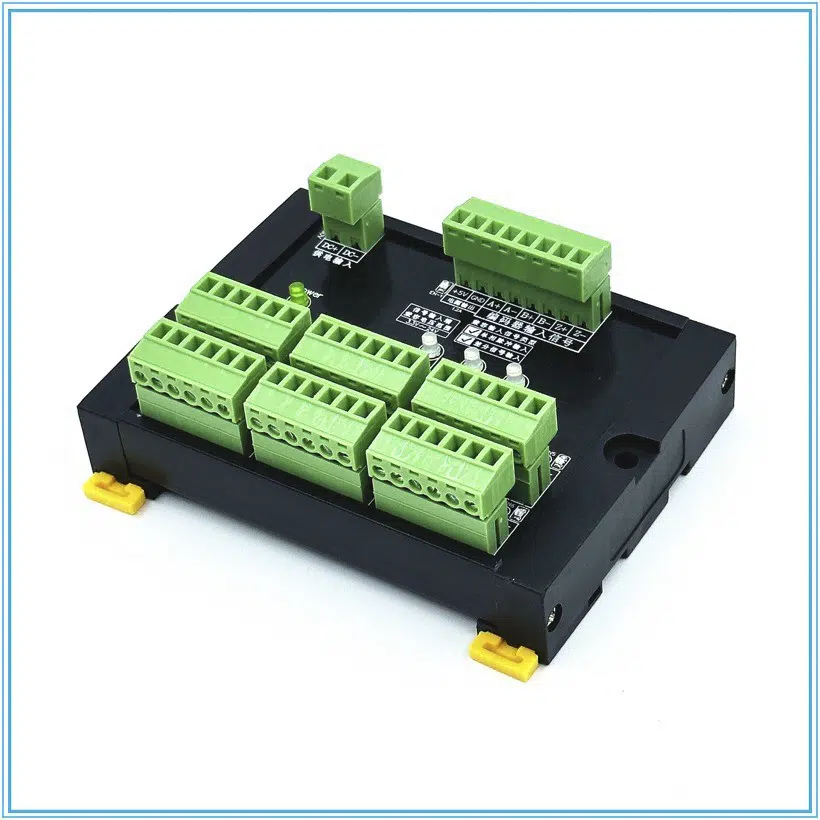

| EJ-6ABZ | 1 × ABZ differenziale | 6 | Per la retroazione encoder PLC e sistemi di automazione di medie dimensioni |

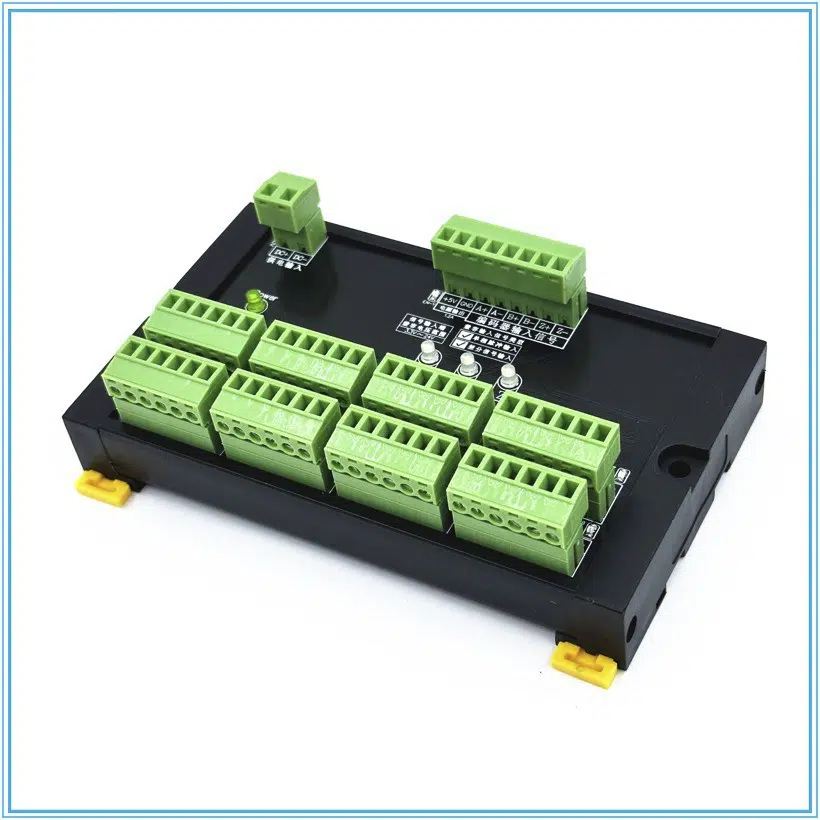

| EJ-8ABZ | 1 × ABZ differenziale | 8 | Modello standard per la distribuzione della retroazione del motore servo |

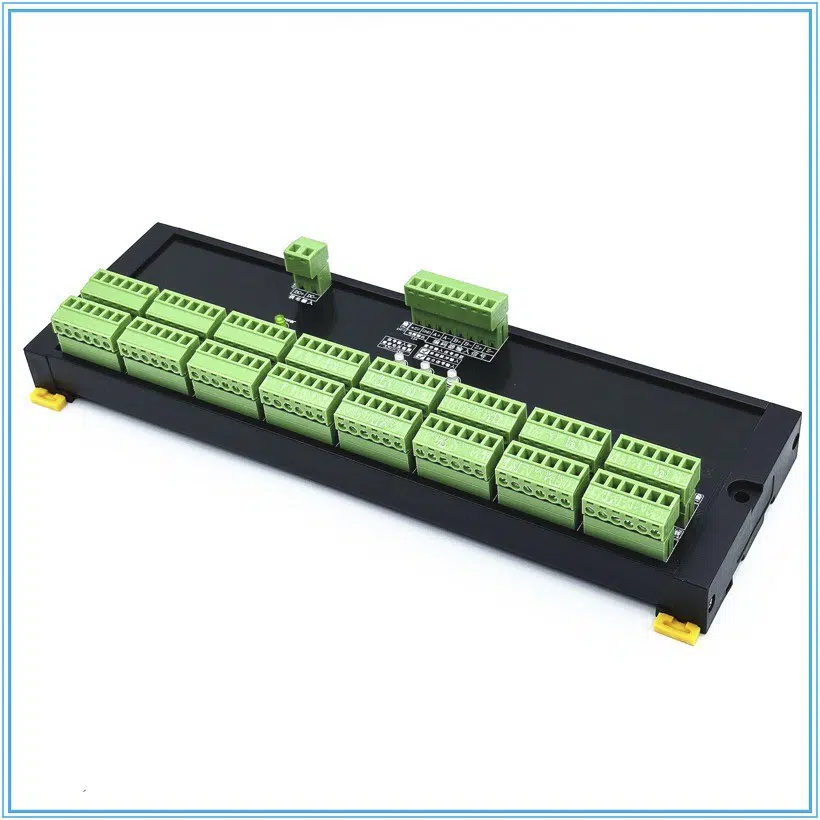

| EJ-16ABZ | 1 × ABZ differenziale | 16 | Modulo di sincronizzazione ad alta densità per controllori industriali |
💡 Tutti i modelli sono dotati di morsettiere a innesto, indicatori LED di stato e montaggio su guida DIN per una facile installazione e manutenzione.

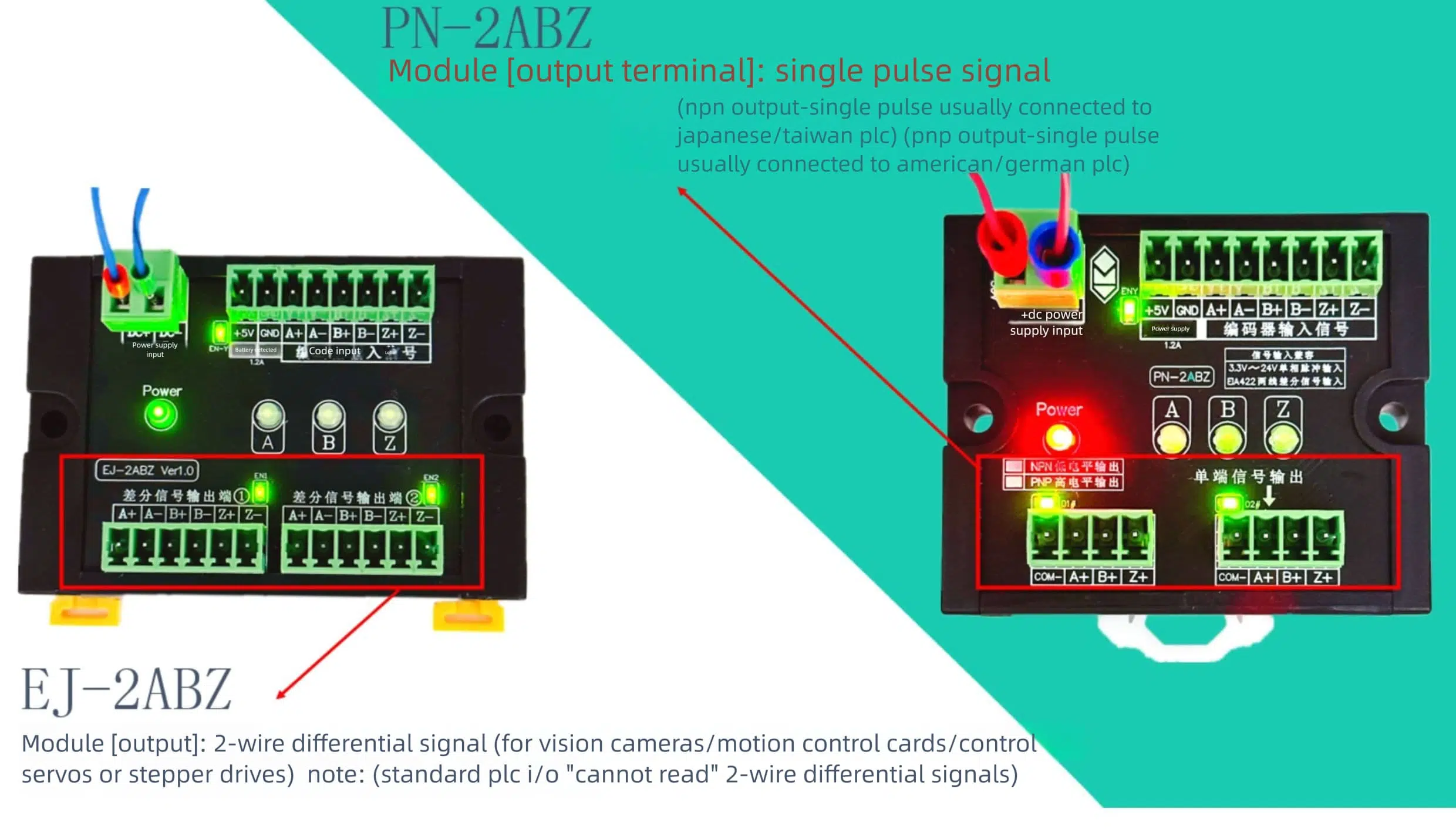

Scegliere un modulo di uscita con segnale differenziale offre vantaggi significativi rispetto ai tipi single-ended,
soprattutto in ambienti industriali ad alta velocità, a lunga distanza e soggetti a disturbi.
✅ Vantaggi tecnici principali
💡 Esempi di utilizzo
📈 In sintesi, i moduli di uscita differenziale sono essenziali per gli ingegneri che necessitano di una distribuzione del segnale ad alta velocità e immune ai disturbi nell'automazione industriale.
Se il vostro progetto prevede retroazione encoder, controllo servo o sincronizzazione multi-asse, i moduli di uscita ABZ differenziale offrono le prestazioni più stabili e precise.
Sono compatibili con i principali controllori industriali quali PLC Siemens, Mitsubishi, Omron, Delta e Beckhoff.
Modulo di uscita single-ended ABZ è progettato per distribuire segnali encoder standard A/B/Z a livelli TTL, NPN o PNP.
Consente di condividere un ingresso encoder con più PLC, contatori o controllori di movimento, dove sono richiesti trasmissione del segnale a breve distanza ed efficienza dei costi.
Fornendo uscite single-ended pulite e bufferizzate, questo modulo semplifica il cablaggio e garantisce livelli logici costanti per un rilevamento preciso del feedback.
Semplice, compatto ed economico — ideale per la distribuzione di segnali a corto raggio nei sistemi di automazione.
Il modulo riceve segnali ABZ 24 V NPN/PNP da un encoder, li bufferizza e li isola internamente, e replica diverse uscite single-ended identiche.

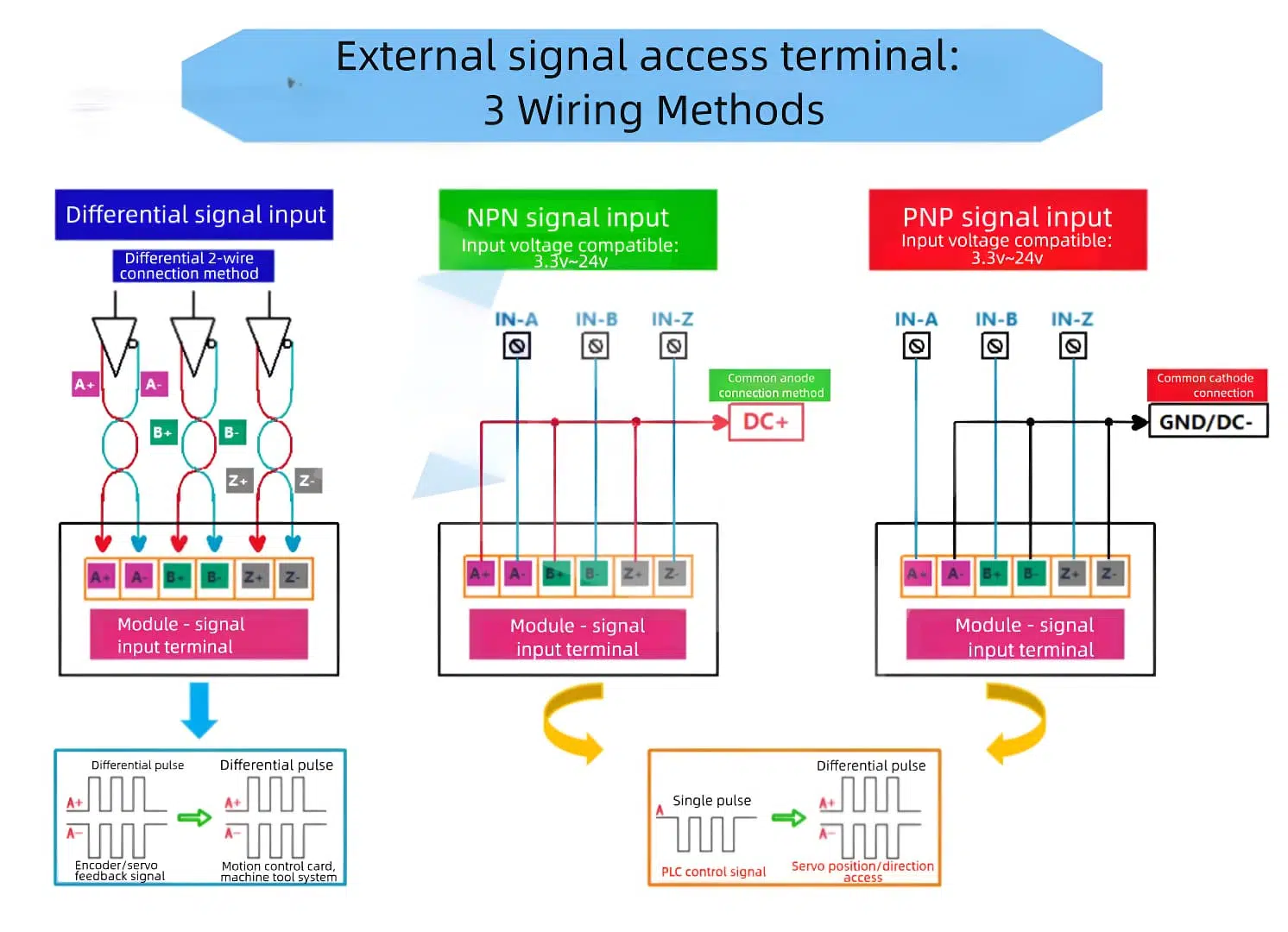

Supporta tre tipi standard di ingresso segnale, consentendo agli utenti di collegarsi in base alla modalità I/O del proprio PLC: Differenziale, NPN, o PNP.

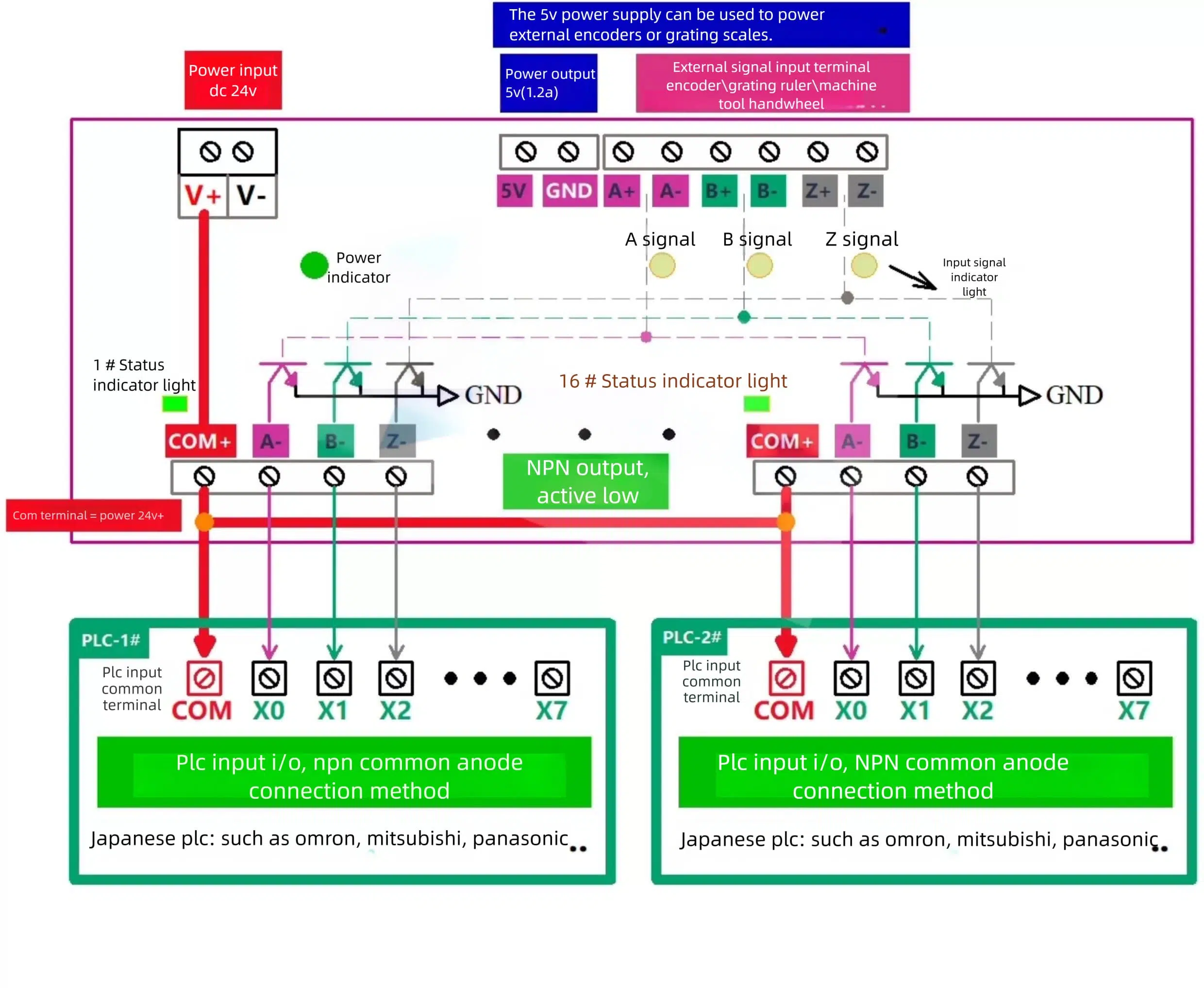

In Modalità NPN, il terminale COM si collega a DC+, e il segnale è attivo a livello basso (0 V).
Questa configurazione è comunemente utilizzata con controller giapponesi come Omron, Mitsubishi e Panasonic.
Entrambe le modalità sono isolate e bufferizzate internamente, garantendo un feedback preciso e privo di disturbi.

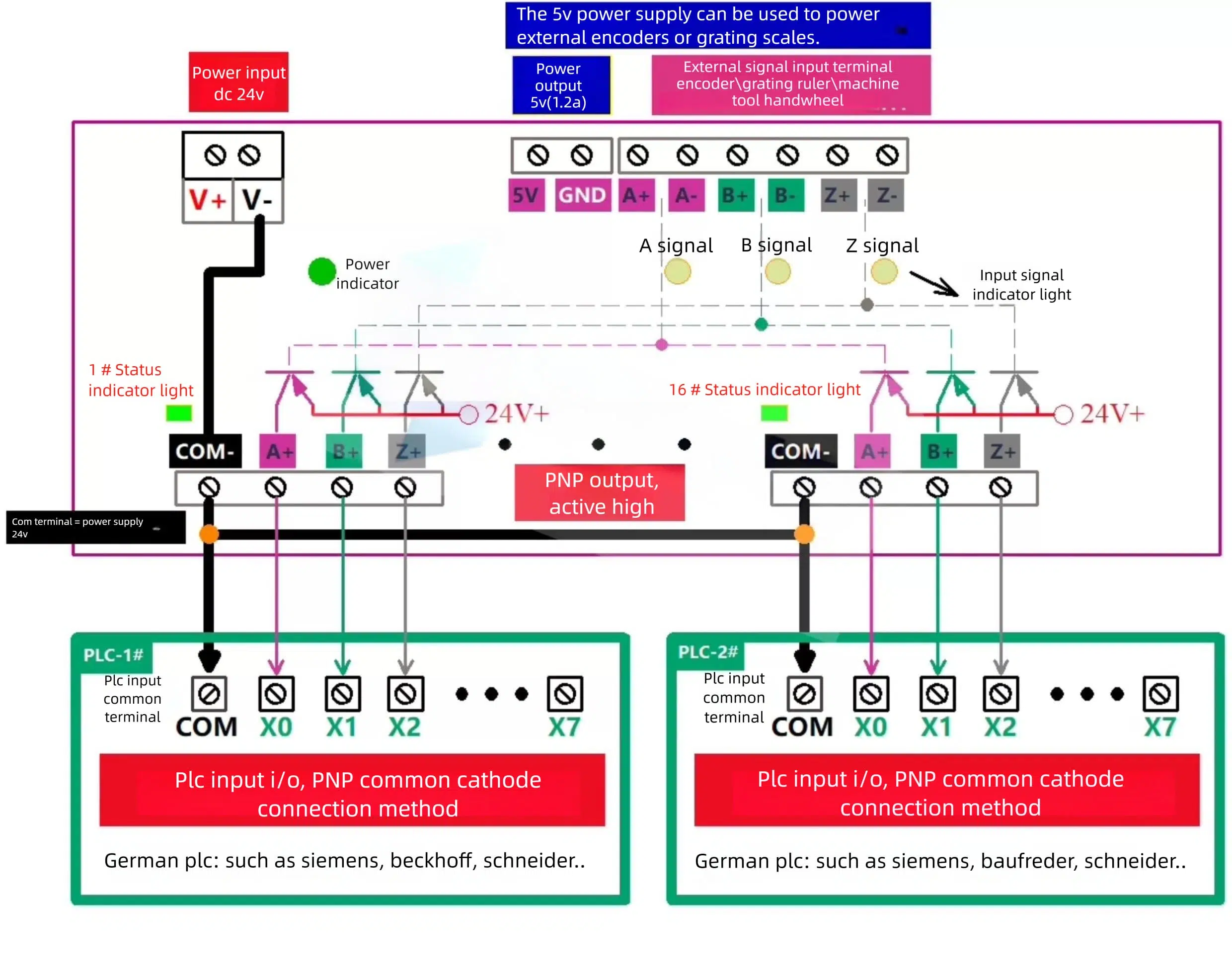

In PNP modalità, il terminale COM si collega a DC−, e ciascun canale emette un segnale di livello alto 24 V quando è attivo.
Questa configurazione è adatta a controller europei come i PLC Siemens o Beckhoff.
Questi moduli sono ampiamente utilizzati in piccole macchine di automazione, linee di confezionamento, bracci robotici e banchi di collaudo dove è necessaria una semplice espansione dei segnali dell'encoder.
Tutti i modelli single-ended condividono lo stesso circuito principale e differiscono solo per il numero di canali.
| Modello | Canali di uscita | Livello di uscita | Alimentazione |
|---|---|---|---|
| PN-2ABZ | 2 | TTL / NPN / PNP | DC 9–30 V |
| PN-4ABZ | 4 | TTL / NPN / PNP | DC 9–30 V |
| PN-6ABZ | 6 | TTL / NPN / PNP | DC 9–30 V |
| PN-8ABZ | 8 | TTL / NPN / PNP | DC 9–30 V |
Vantaggi:
Scoprite come i moduli ABZ single-ended possono semplificare la distribuzione dei segnali nel vostro sistema di automazione.
Scaricate la scheda tecnica del prodotto o contattate i nostri ingegneri per consigli sulla scelta del modello.

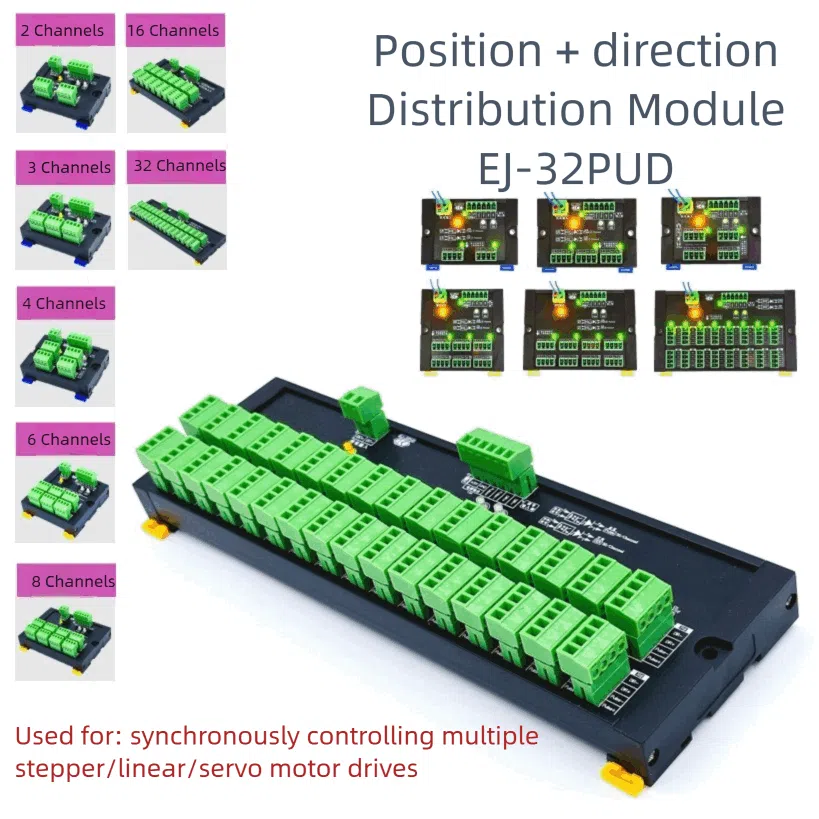

Il Serie di moduli di distribuzione impulsi + direzione (EJ-xxPUD) è progettata per suddividere e amplificare segnali di controllo PUL/DIR da un singolo controller di movimento in più uscite sincronizzate.
Disponibile in versioni a 2, 3, 4, 6, 8, 16 e 32 canali, la serie supporta sia azionamenti per motori passo-passo che servo, consentendo a più assi di muoversi in perfetta sincronizzazione.
Ogni modulo riceve ingressi standard di impulsi e direzione (5 – 24 V) e li replica in uscite ad alta velocità otticamente isolate — ideale per sistemi CNC, robot pick-and-place, linee di confezionamento e piattaforme a motore lineare.
Questa serie adotta un design circuitale unificato che comprende:.

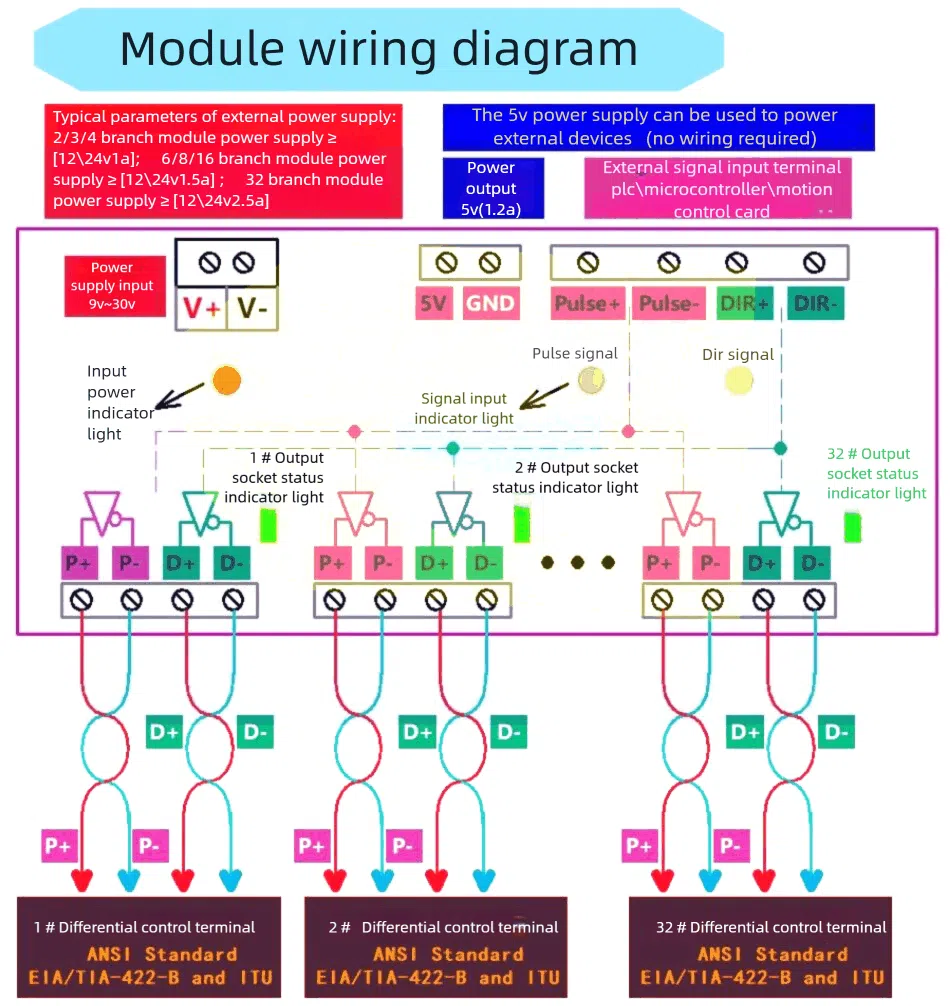

La serie di moduli di distribuzione impulsi + direzione adotta un' architettura di segnale unificata che riceve un set di PUL (impulso) e DIR (direzione) segnali da un controller di movimento o PLC, quindi li riproduce e amplifica su più canali di uscita isolati.
Ogni canale fornisce una copia pulita e sincronizzata nel tempo del segnale originale, garantendo che tutti gli azionamenti stepper o servo collegati si muovano simultaneamente con identica precisione.
Internamente, i moduli utilizzano isolamento fotoelettrico per separare i circuiti di controllo e di uscita.
Ciò impedisce che interferenze, sovratensioni o loop di terra influenzino il controller, garantendo un funzionamento stabile anche in ambienti industriali ad alto rumore.
Caratteristiche strutturali:
I moduli supportano sia single-ended (TTL) e differenziali (RS-422 / EIA-423) ingressi, adattandosi automaticamente ai tipi di segnale della maggior parte dei controller di movimento e dei sistemi PLC. Tutti i canali di uscita sono completamente bufferizzati e in grado di pilotare cavi lunghi o più ingressi di azionamento senza degradazione del segnale.
L'EJ-XPUD supporta sia single-ended (TTL) e differenziali (EIA-422/423) segnali di ingresso, garantendo la compatibilità con diversi tipi di PLC o controller.
È ampiamente utilizzato in:
Il design con isolamento fotoelettrico e buffer consente un funzionamento stabile anche in presenza di rumore elettrico o differenze di potenziale di terra.
La serie di moduli di distribuzione impulsi + direzione comprende una gamma completa di configurazioni di canali — da 2 canali fino a 16 canali — progettata per adattarsi a diversi livelli di sistemi di controllo del movimento.
Ogni modello converte un set di ingressi di segnali AB (impulso + direzione) in più uscite identiche, mantenendo una perfetta coerenza del segnale e isolamento su tutti i canali.
| Modello | Conversione | Dimensioni (mm) | Foro di montaggio |
|---|---|---|---|

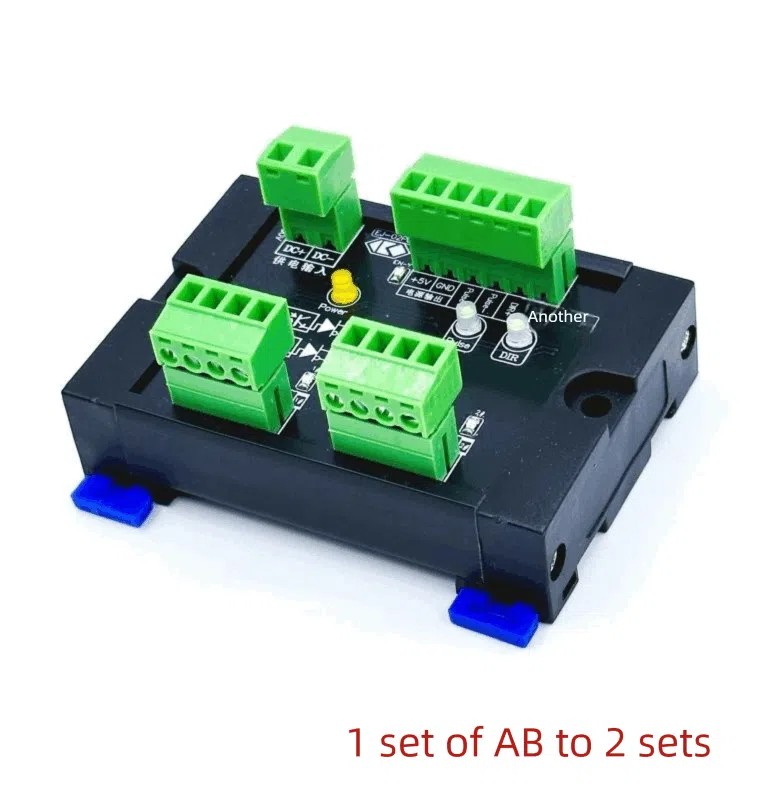

| EJ-02PUD | 1 → 2 AB | 78×59×36 | Ø4 mm / 70 mm |

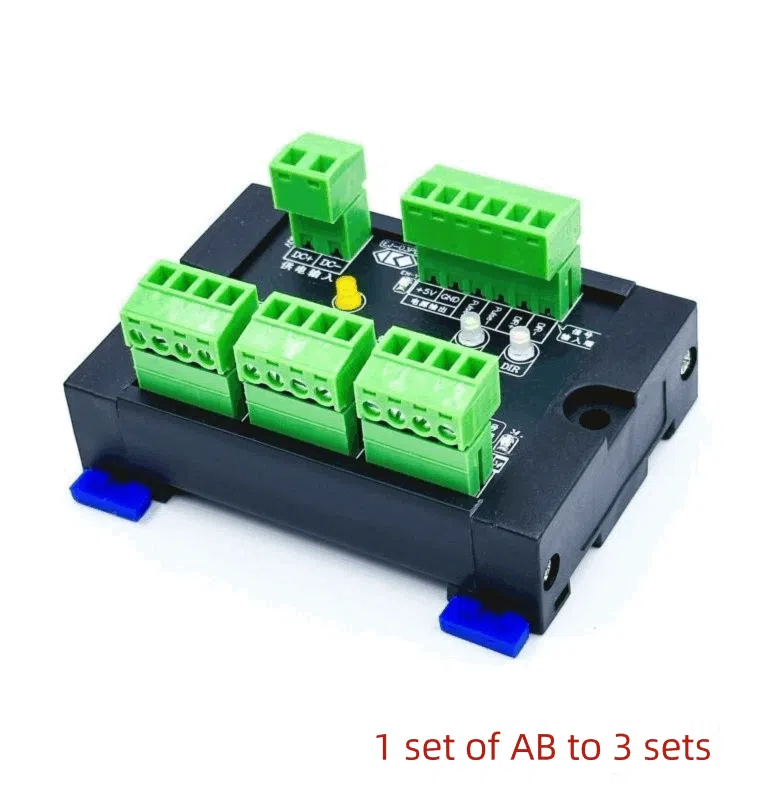

| EJ-03PUD | 1 → 3 AB | 78×59×36 | Ø4 mm / 70 mm |
| EJ-04PUD | 1 → 4 AB | 78×59×36 | Ø4 mm / 70 mm |

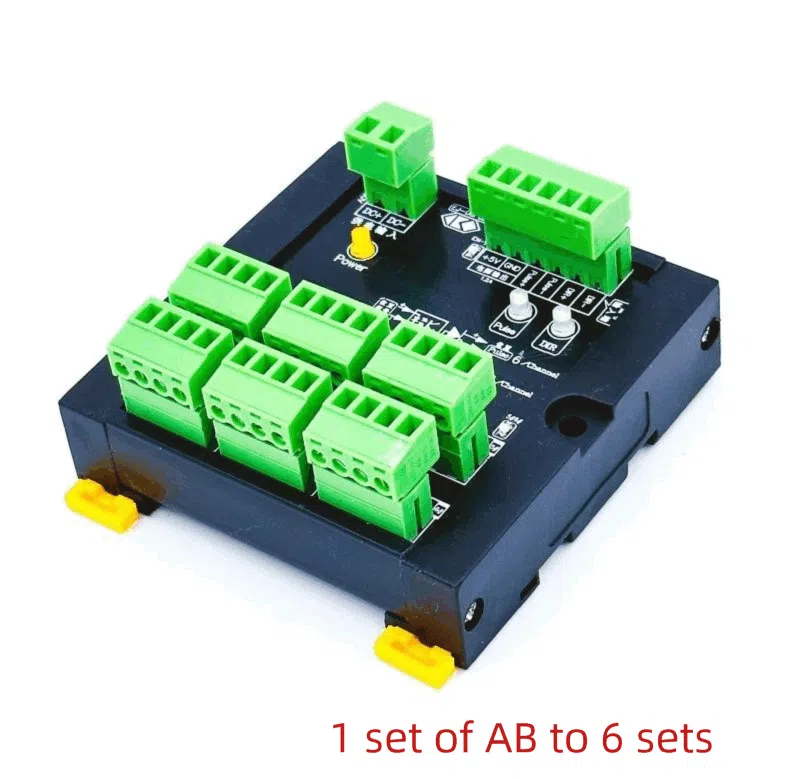

| EJ-06PUD | 1 → 6 AB | 77×81×36 | Ø4 mm / 69 mm |

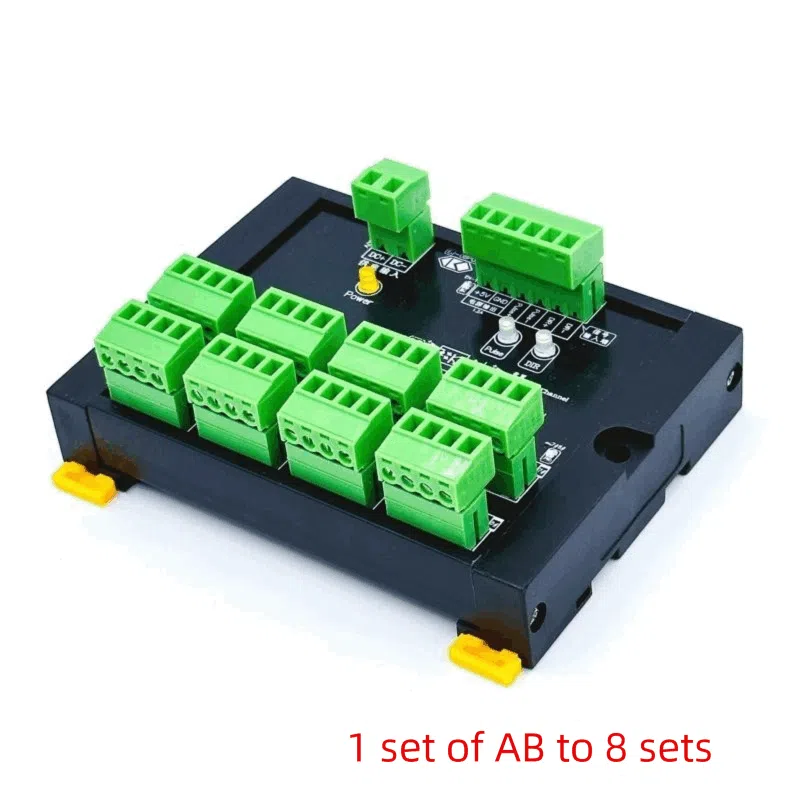

| EJ-08PUD | 1 → 8 AB | 104×81×36 | Ø4 mm / 95 mm |

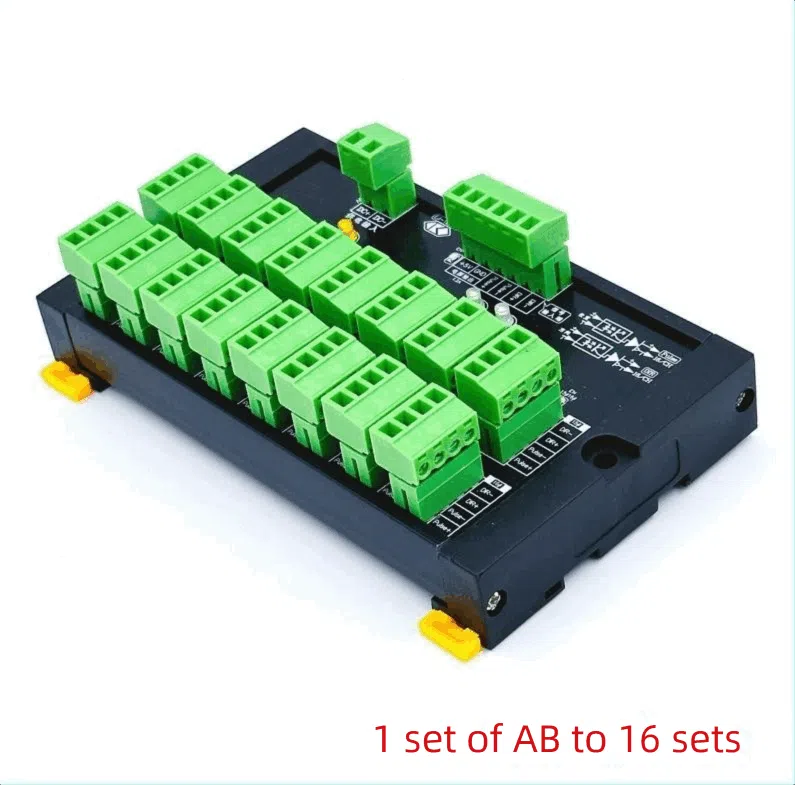

| EJ-16PUD | 1 → 16 AB | 131×81×36 | Ø4 mm / 123 mm |
Tutti i modelli condividono le stesse caratteristiche elettriche:
Vantaggi:
Migliorate il vostro sistema di controllo del movimento con il modulo di distribuzione impulsi EJ-XPUD — la soluzione ideale per una suddivisione precisa del segnale e un controllo multiasse stabile.
Confronto funzionale
Ogni serie di moduli di distribuzione del segnale serve diverse applicazioni industriali — tutte progettate per garantire sincronizzazione precisa, isolamento elettrico e replicazione stabile del segnale.
| Caratteristica | Modulo impulsi + direzione | Modulo uscite differenziali ABZ | Modulo di uscita single-ended ABZ |
|---|---|---|---|
| Tipo di segnale | Impulso (PUL) + Direzione (DIR) | Segnale differenziale encoder ABZ | Segnale single-ended encoder ABZ |
| Compatibilità ingressi | TTL / RS-422 / RS-423 | Encoder differenziale (EIA-422/485) | Segnale encoder TTL, NPN o PNP |
| Tipo di uscita | Canali multipli PUL + DIR | Differenziale A+, A-, B+, B-, Z+, Z- | Single-ended A+, B+, Z+ |
| Isolamento | Isolamento fotoelettrico per canale | Isolamento fotoelettrico | Isolamento fotoelettrico |
| Frequenza tipica | 3MHz | 200kHz–3MHz | 200kHz–3MHz |
| Uso tipico | Controllori di movimento che pilotano più assi servo/stepper | Condivisione del feedback encoder per il posizionamento servo | Distribuzione del feedback encoder verso PLC o contatori |
Panoramica delle applicazioni
Guida alla selezione
1️⃣ In base al tipo di segnaleSelezionate il modello in base al numero di azionamenti o ingressi PLC che dovete controllare o monitorare:
Le tre serie di moduli garantiscono una distribuzione dei segnali stabile, isolata e scalabile: Impulso + Direzione per il controllo multiasse dei motori, ABZ differenziale per il feedback encoder con elevata immunità ai disturbi e ABZ single-ended per l'ingresso PLC. Tutti presentano isolamento ottico, risposta ad alta velocità e morsettiere a innesto per un'automazione industriale affidabile.
Richiedete ora il vostro campione gratuito o un preventivo tecnico.
Un modulo di distribuzione dei segnali è un dispositivo che replica e isola i segnali di controllo o dell'encoder, come impulso, direzione o ABZ, per più azionamenti motore o ingressi PLC nei sistemi di automazione.
Sì, purché il vostro PLC supporti ingressi RS422/RS485 o a livello TTL, il modulo ABZ differenziale può interfacciarsi direttamente.
Potete acquistare direttamente da Elettronica AOSI. Forniamo moduli Impulso + Direzione, ABZ differenziale e ABZ single-ended per l'automazione industriale e i sistemi CNC, supportando la produzione OEM e ODM con spedizioni in tutto il mondo.
Sì. Supportiamo la personalizzazione OEM, inclusi intervallo di tensione, stile del connettore, passo dei terminali ed etichettatura. I design personalizzati possono integrarsi facilmente nei vostri sistemi PLC o servo esistenti con configurazioni di cablaggio abbinate.
Un modulo differenziale ABZ distribuisce i segnali di feedback dell'encoder (A+, A-, B+, B-, Z+, Z-) a più dispositivi con elevate prestazioni anti-interferenza per la trasmissione su cavi lunghi.
Sì, i moduli di distribuzione degli impulsi sono ampiamente utilizzati nei sistemi CNC per la sincronizzazione multiasse di stepper o servo.
Tutti i modelli supportano ingressi TTL (5V), differenziali RS422/RS485 e single-ended da 5–24V. Questa ampia compatibilità garantisce un collegamento senza interruzioni con la maggior parte di PLC, controller di movimento o encoder dei principali marchi come Siemens, Mitsubishi e Delta.
È sufficiente inviare il modello richiesto (ad es. EJ-8PUD o EJ-6ABZ) e la quantità tramite il nostro modulo di preventivo online. Sono disponibili campioni gratuiti per il test e il nostro team commerciale risponderà con il prezzo entro 24 ore.
Ogni modulo è dotato di fori di montaggio da 4 mm e clip opzionali per guida DIN. Può essere installato in pannelli di controllo o quadri per un cablaggio ordinato e resistente alle vibrazioni e una facile manutenzione.
