Bloque de terminales de pulsador

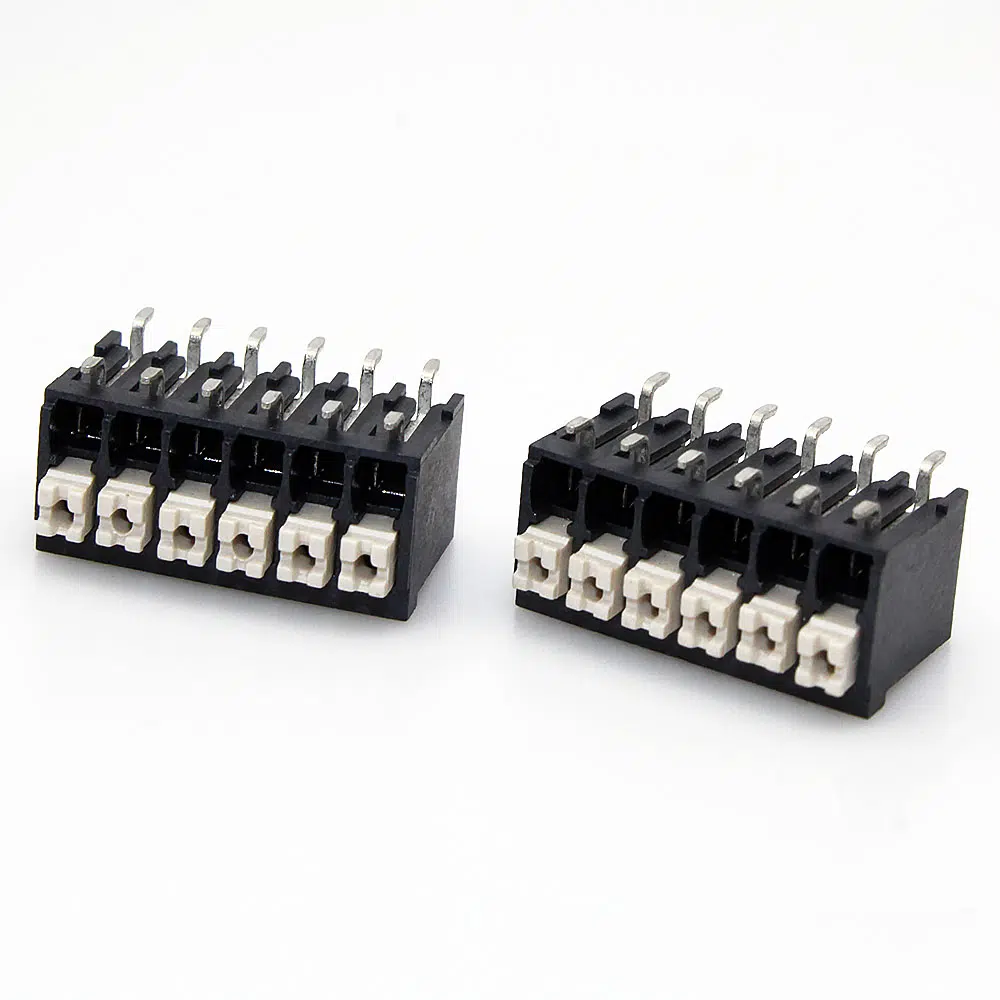

Bloque de terminales de botón directo de fábrica Paso de 5,0 mm

Corriente nominal: 10 A
Tensión nominal: 300 V
Gama de cables: 24-16 AWG
Paso: 5,0 mm/5,08 mm
Montaje: Soldadura por reflujo

Añadir al presupuesto

Certificación de productos

Compatibilidad de recambios

  • Descripción de la serie: Bloque de resorte de PCB fijo de 5,0 mm de paso (en ángulo, apilable)
  • Modelos alternativos: DG212R

Ventajas del producto

  • ☑ Diseño apilable lado a lado para construir regletas personalizadas.
  • ☑ Entrada en ángulo para un cableado cómodo y accesible.
  • ☑ Proporciona una solución flexible para diversos requisitos de diseño de PCB.

Escenarios de aplicación

  • Creación de regletas de longitud personalizada
  • Paneles de instrumentación
  • Tarjetas de interfaz industrial

Capacidad de conexión

Sección transversal del conductor sólido 0,2~1,5mm².
Sección transversal del conductor flexible 0,2~1,5mm².
AWG 28~14AWG
Longitud de la banda 9mm





Parámetros eléctricos UL

Tensión nominal (B) 300V
Tensión nominal (D) 300V
Corriente nominal (B) 12A
Corriente nominal (D) 10A





Parámetros eléctricos lEC

Tensión nominal 200V
Tensión nominal(III/3) 200V
Corriente nominal 17.5A
Tensión nominal(III/2) 200V
Tensión nominal(II/2) 320V
Sobretensión nominal (III/3) 2,5KV
Sobretensión nominal(III/2) 2,5KV
Sobretensión nominal(II/2) 2,5KV





propiedades ltem

Tipo de instalación Soldadura de PCB
Disposición de las clavijas Doble fila en línea recta
Método de conexión Conexión por muelle a presión
Pitch 5 mm
Número de potenciales 2-24P
Conectable o no no
Número de filas 1





Datos del material

Elementos medioambientales Conforme a REACH/RoHS
Material de contacto cobre
Punto de contacto superficie metálica estañado
Zona de contacto superficie metálica estañado
Materiales de aislamiento Materiales resistentes a altas temperaturas
Color del caparazón Negro
Grado de inflamabilidad UL94V-0





Datos medioambientales

Temperatura ambiente (funcionamiento) -40℃~125℃(dependiendo de la curva de reducción de potencia)
-40℃~130℃(dependiendo de la curva de reducción de potencia)
Temperatura ambiente (almacenamiento / transporte) -40℃~70℃



Marca AOSI
Unidad de embalaje 100
Cantidad mínima de pedido 50
Peso del producto (g):
02P 1.08
03P 1.62
04P 2.16
05P 2.7
06P 3.24
07P 3.78
08P 4.32
09P 4.86
10P 5.4
11P 5.94
12P 6.48
13P 7.02
14P 7.56
15P 8.1
16P 8.64
17P 9.18
18P 9.72
19P 10.26
20P 10.8
21P 11.34
22P 11.88
23P 12.42
24P 12.96
FS1.5-XX-500-13SAOSI.pdf
Descargar PDF
